*Wie ermittelt man den Wert der Stelle 02D8 auf dem Eeprom-Programmiergerät
BERECHNUNG DES NEUEN STELLENWERTES
Select language:

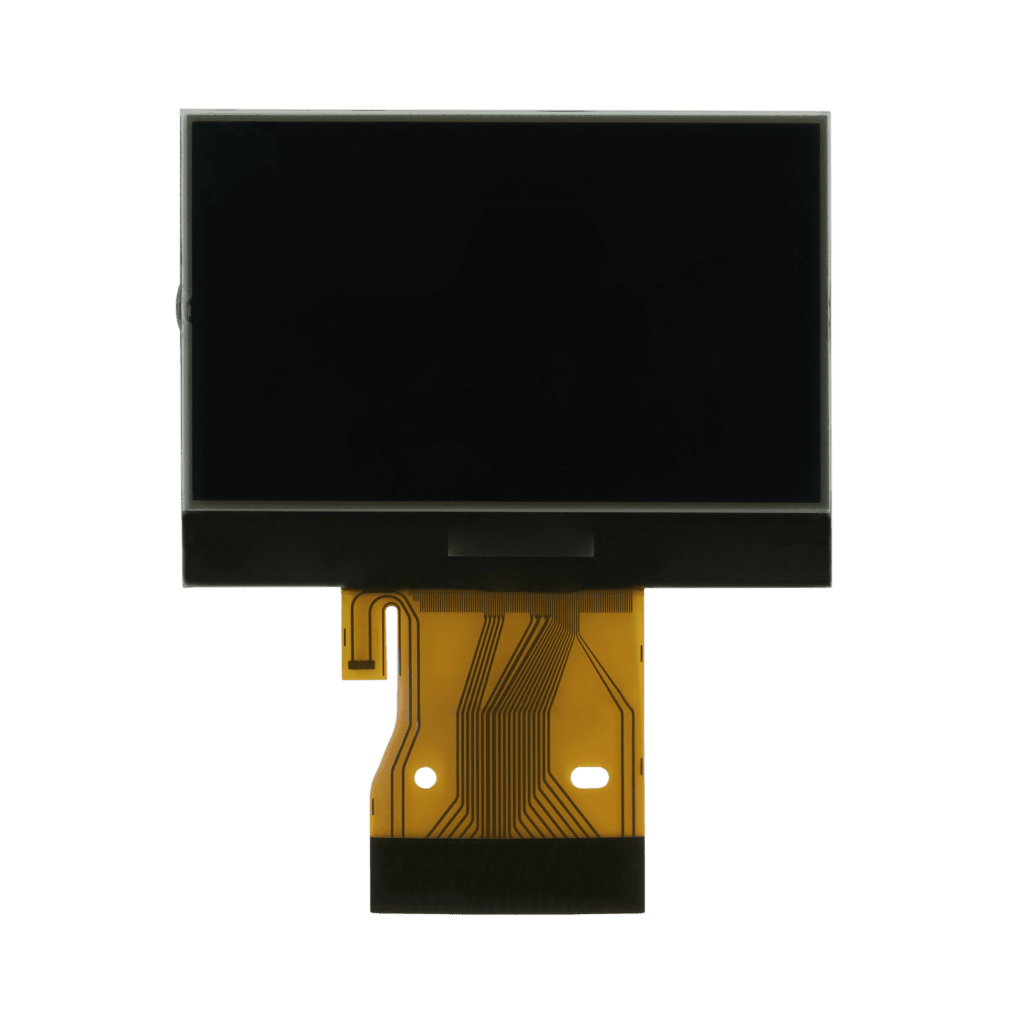

SEPDISP21B
Änderungsanleitung für Mercedes SLK R171 Display
Achtung: diese Schritte sind nur für erfahrenes Personal empfohlen.
Vor dem Einbau des neuen Displays SEPDISP21B lesen Sie folgende Anweisungen sorgfältig.
Keinen Schritt überspringen.

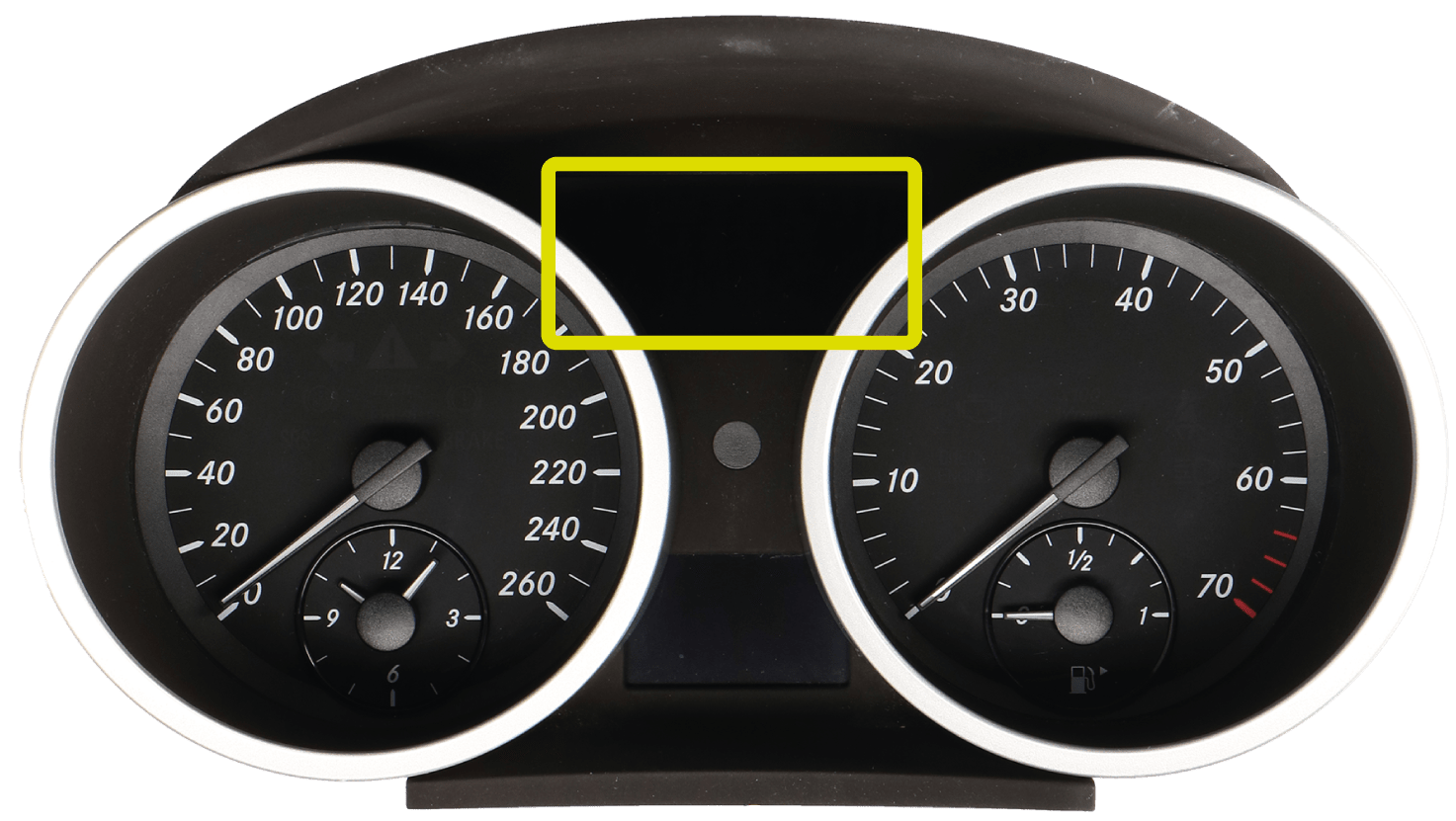

Folgende Änderung ist für die korrekte Funktion des Displays SEPDISP21B notwendig (Abb.1)
Ersetzen Sie das Display in einer Umgebung mit einer Temperatur von etwa 25 °C.
Zur Optimierung der Spannung im neuen Display SEPDISP21B:

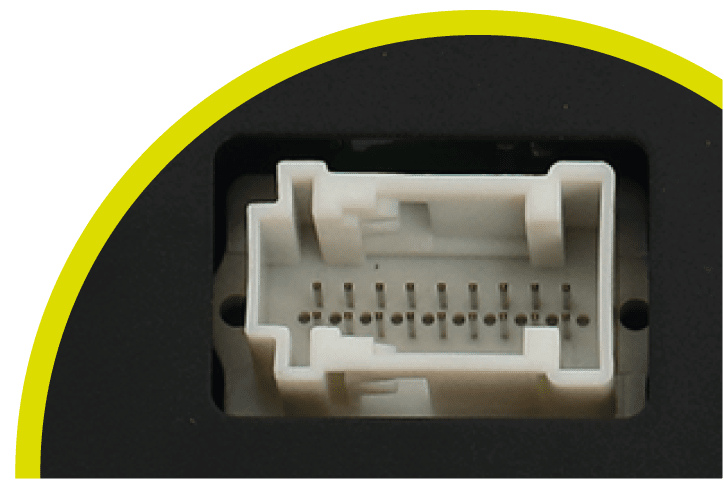

Nach dem Austausch des Displays versorgen Sie das Kombiinstrument mit Strom: weißer Steckverbinder (Abb. 2), Pin Nr. 1 negativ, Pin Nr. 5 positiv, Pin Nr. 6 positiv.

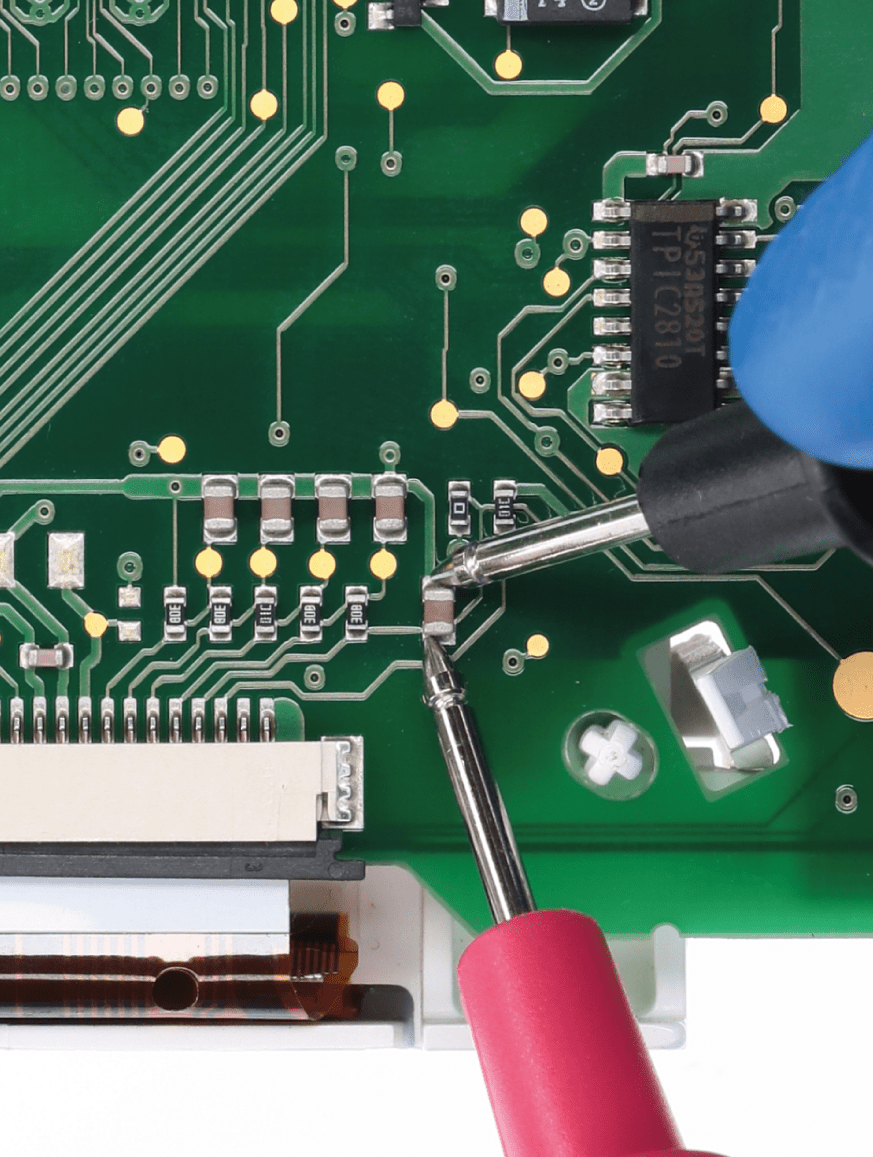

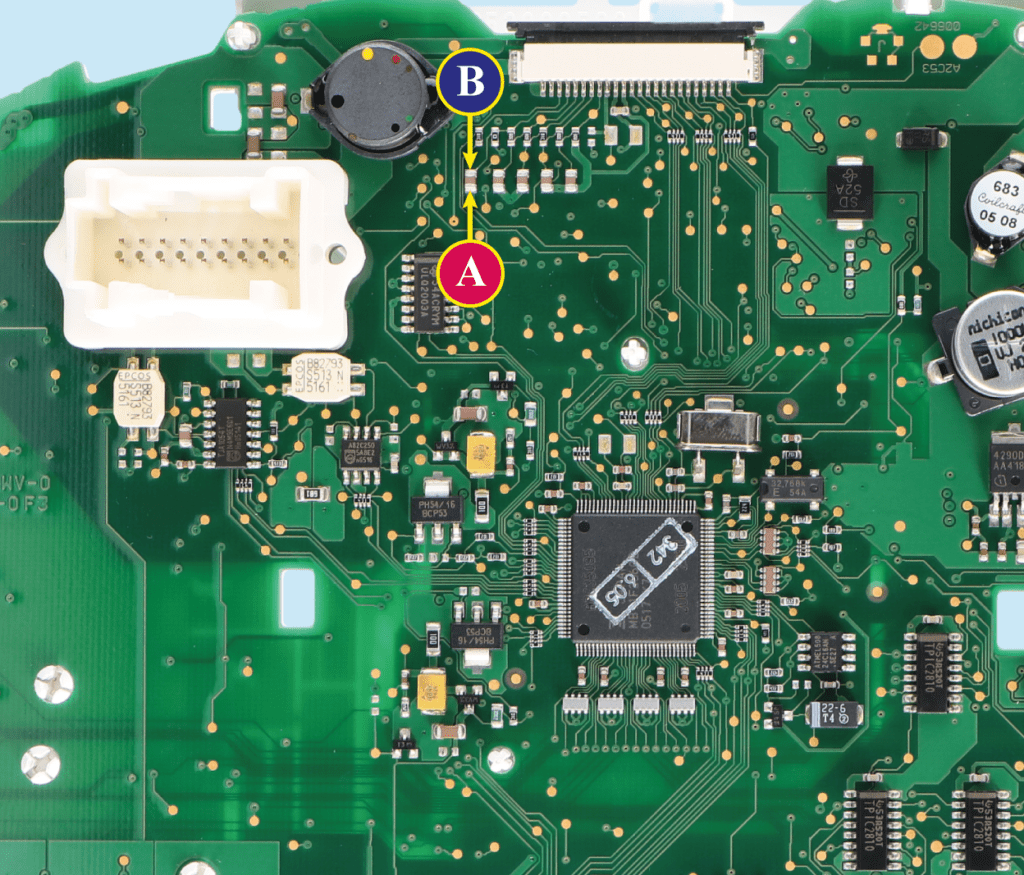

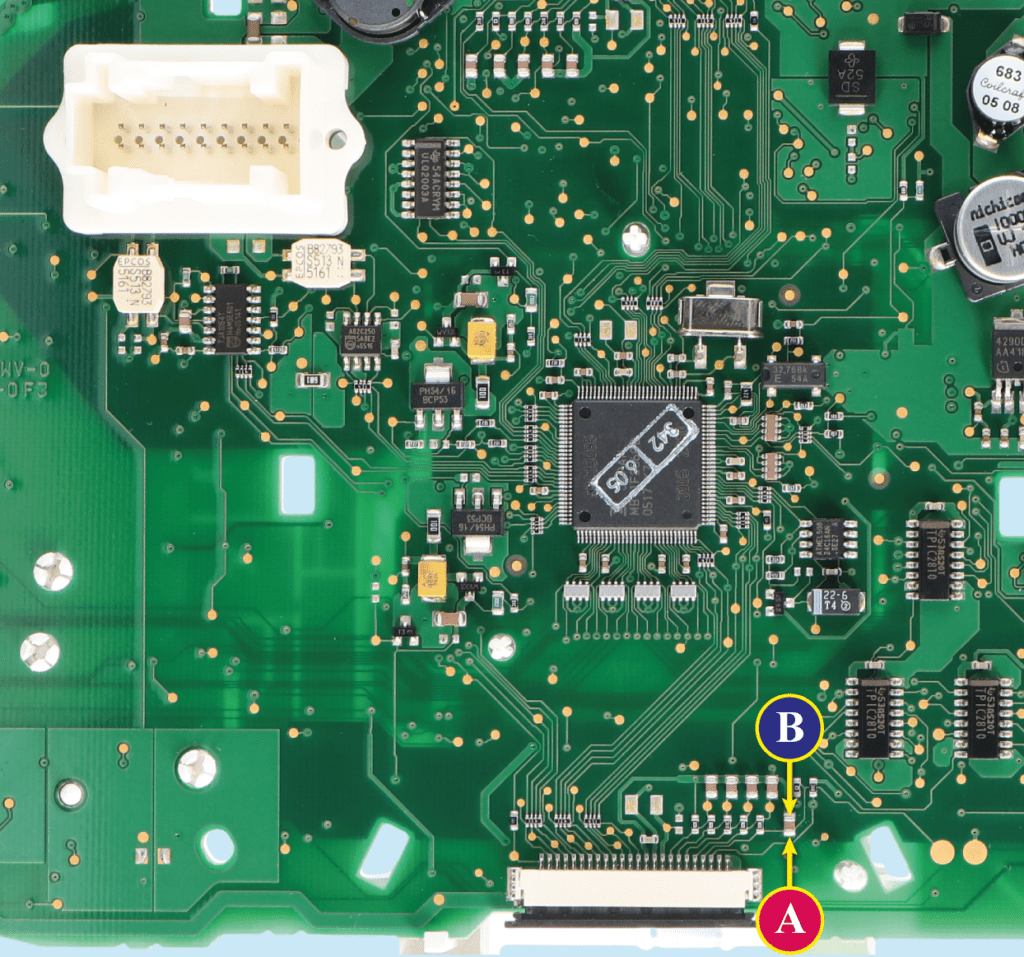

Prüfen Sie die Spannung zwischen den Punkten A und B, wie in Abb. 3 dargestellt.
- Liegt die gemessene Spannung zwischen 11.98 V und 12.02 V, müssen keine Änderungen vorgenommen werden;
- Liegt die Spannung dagegen unter 11.98 V oder über 12.02 V, müssen die im folgenden Abschnitt “Eeprom ändern” beschriebenen Änderungen durchgeführt werden.
Spannungsprüfung des Displays
Eeprom ändern
Bemerkung: zur Durchführung dieser Änderung ist ein EEPROM-Programmiergerät erforderlich.
Wir empfehlen unser SEP-EECLIP.
• Stellen Sie die Programmieranzeige in hexadezimaler Form (HEX) bei 8 Bit ein;

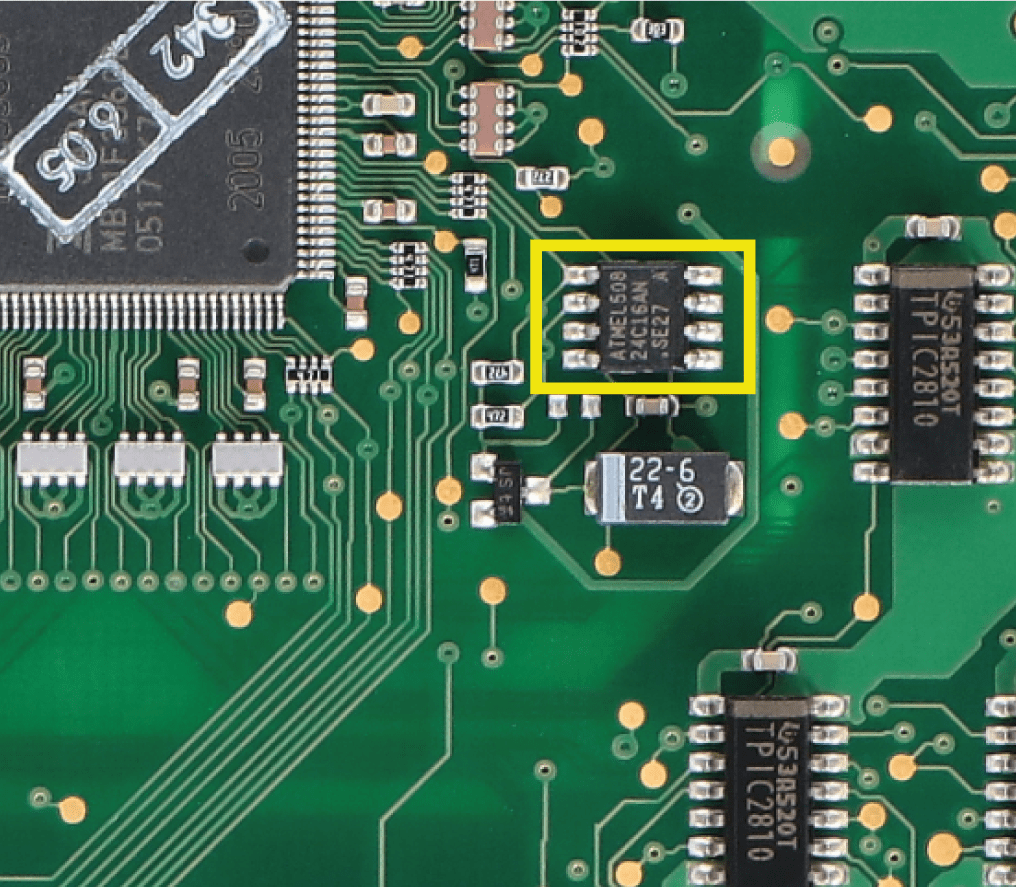

• entlöten Sie das Eeprom 24C16 und erstellen Sie ein Backup (Eeprom ist in der Abb. 4 hervorgehoben);
• um eine Spannung von annähernd 12.00 V zu erhalten, wirken Sie auf die Stelle 02D8.
Bitte beachten, dass eine Verringerung dieser Stelle um 1 Hexadezimaleinheit eine Änderung von +0.016 V ergibt oder umgekehrt.
Bemerkung: für die Offline-Version PDF herunterladen.
Wenn Sie mit dem Rechnen in Hexadezimalzahlen nicht vertraut sind, können Sie das Berechnungstool in der unteren Box verwenden und die Daten digital eingeben.
Nach diesen Vorgängen überprüfen Sie die Spannung zwischen den Punkten A und B und kontrollieren Sie, ob tatsächlich eine Spannung zwischen 11.98 V und 12.02 V erreicht wurde. Andernfalls verringern Sie oder erhöhen Sie den Wert der Stelle erneut, bis er möglichst nahe an 12.00 V liegt.

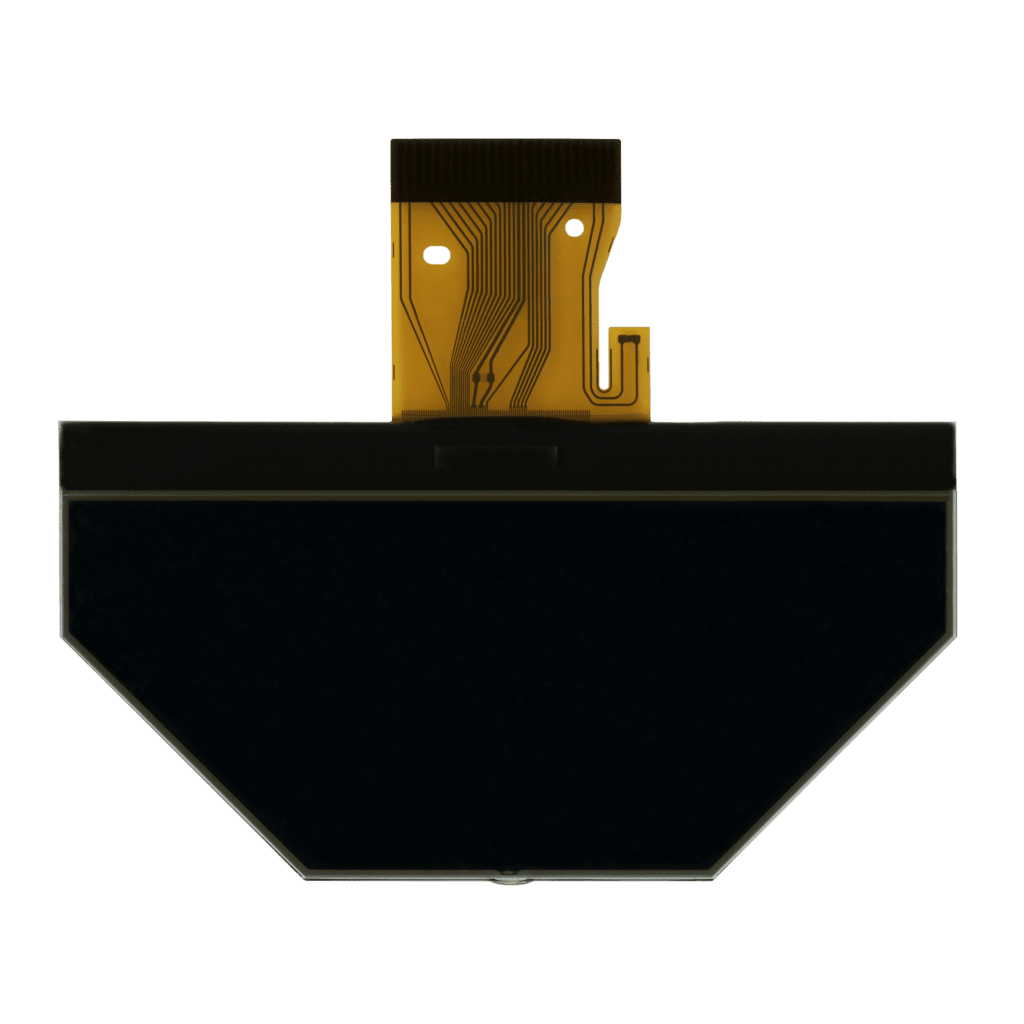

SEPDISP30
Änderungsanleitung für Mercedes SLK R171 Display
Achtung: diese Schritte sind nur für erfahrenes Personal empfohlen.
Vor dem Einbau des neuen Displays SEPDISP30 lesen Sie folgende Anweisungen sorgfältig.
Keine Schritt überspringen.
Folgende Änderung ist für die korrekte Funktion des Displays SEPDISP30 notwendig (Abb.1).
Ersetzen Sie das Display in einer Umgebung mit einer Temperatur von etwa 25 °C.
Zur Optimierung der Spannung im neuen Display SEPDISP30:

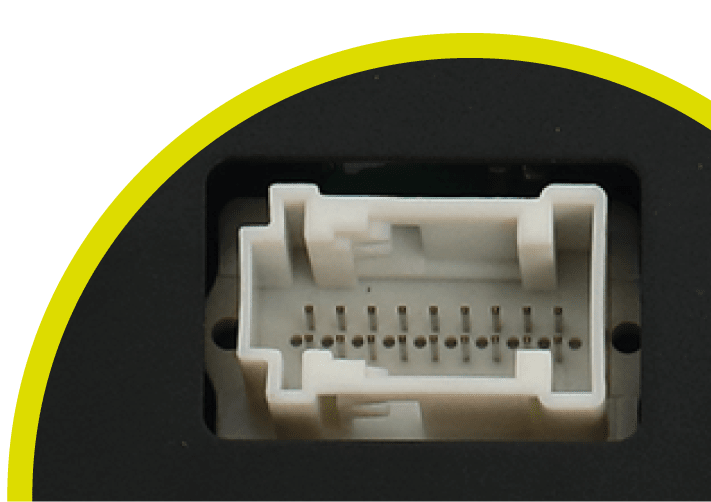

Nach dem Austausch des Displays versorgen Sie das Kombiinstrument mit Strom: weißer Steckverbinder (Abb .2) Pin Nr. 1 negativ, Pin Nr. 5 positiv, Pin Nr. 6 positiv.

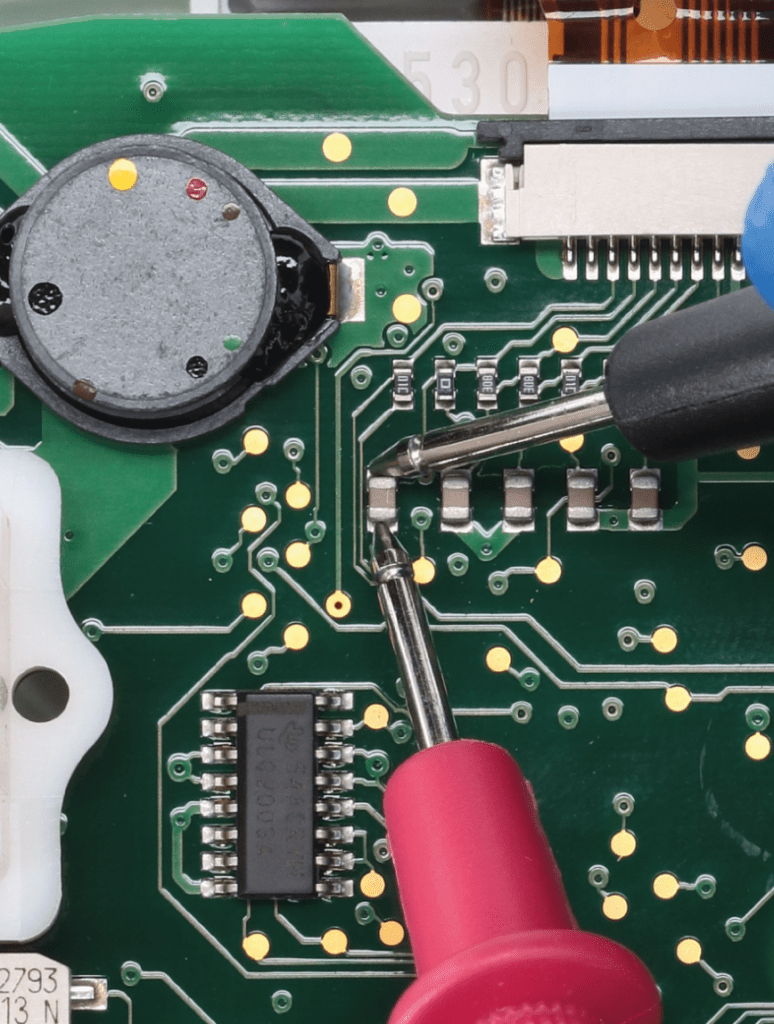

Prüfen Sie die Spannung zwischen den Punkten A und B, wie in Abb.3 dargstellt.
• Liegt die gemessene Spannung zwischen 12.08V und 12.12V ist keine Änderung notwendig;
• Ist die Spannung niedriger als 12.08V oder höher als 12.12V muss die im folgenden Abschitt beschriebene Änderung durchgeführt werden “Eeprom ändern”.
Spannungsprüfung des Displays
Eeprom ändern
Bemerkung: zur Durchführung dieser Änderung ist ein EEPROM-Programmiergerät erforderlich.
Wir empfehlen unser SEP-EECLIP.
• Stellen Sie die Programmieranzeige in hexadezimaler Form (HEX) bei 8 Bit ein;

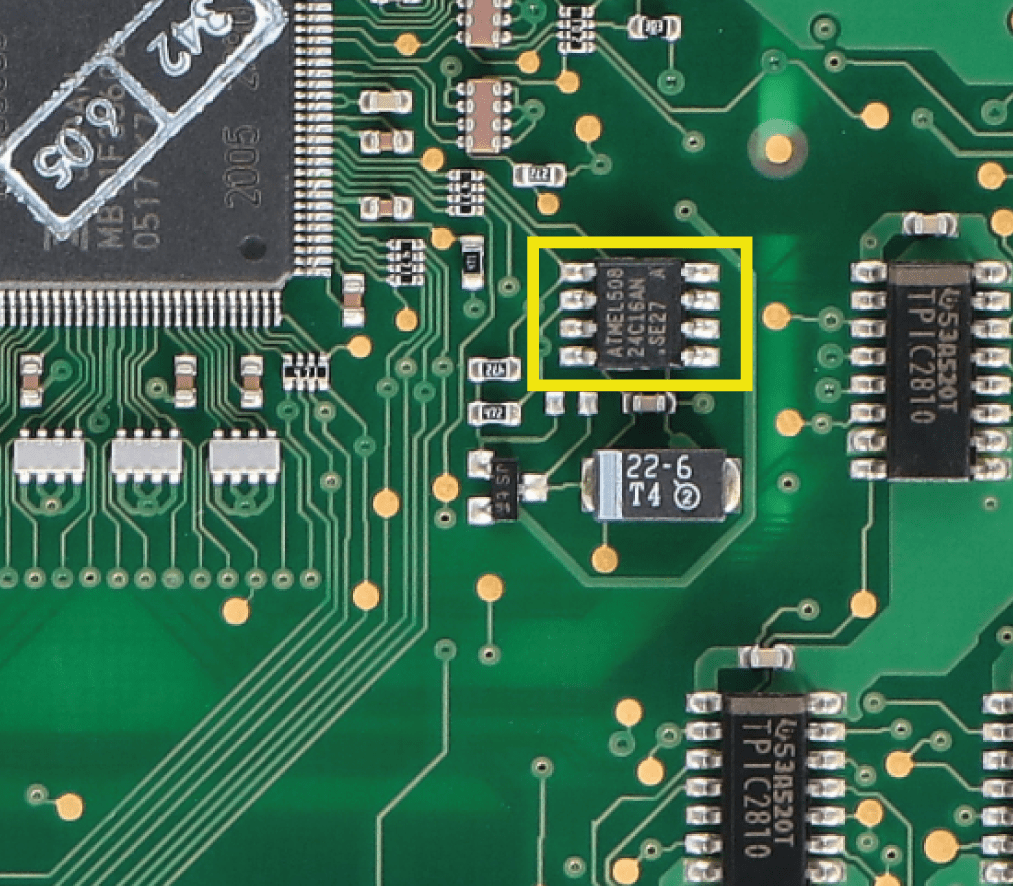

• entlöten Sie das Eeprom 24c16 und erstellen Sie ein Backup (Eeprom ist in der Abb.4 hervorgehoben);
• um eine Spannung von annähernd 12,1 V zu erhalten, wirken Sie auf die Stelle 02B8.
Bitte beachten, dass eine Verringerung dieser Stelle um 1 Hexadezimaleinheit eine Änderung von +0,016 V ergibt oder umgekehrt.
Bemerkung: für die Offline-Version können Sie hier das PDF herunterladen.
Wenn Sie mit dem Rechnen in Hexadezimalzahlen nicht vertraut sind, können Sie das Berechnungstool in der unteren Box verwenden und die Daten digital eingeben.
BERECHNUNG DES NEUEN STELLENWERTES
*Wie ermittelt man den Wert der Stelle 02B8 auf dem Eeprom-Programmiergerät
Nach diesen Schritten überprüfen Sie die Spannung zwischen den Punkten A und B erneut und prüfen Sie, ob tatsächlich eine Spannung zwischen 12.08 V und 12.12 V erreicht wurde. Andernfalls verringern Sie oder erhöhen Sie den Wert der Stelle erneut, bis er so nahe wie möglich an 12.1 V liegt.
