SEPDISP06

Änderungsanleitung für Display Mercedes C-Klasse W203 und G-Klasse W463

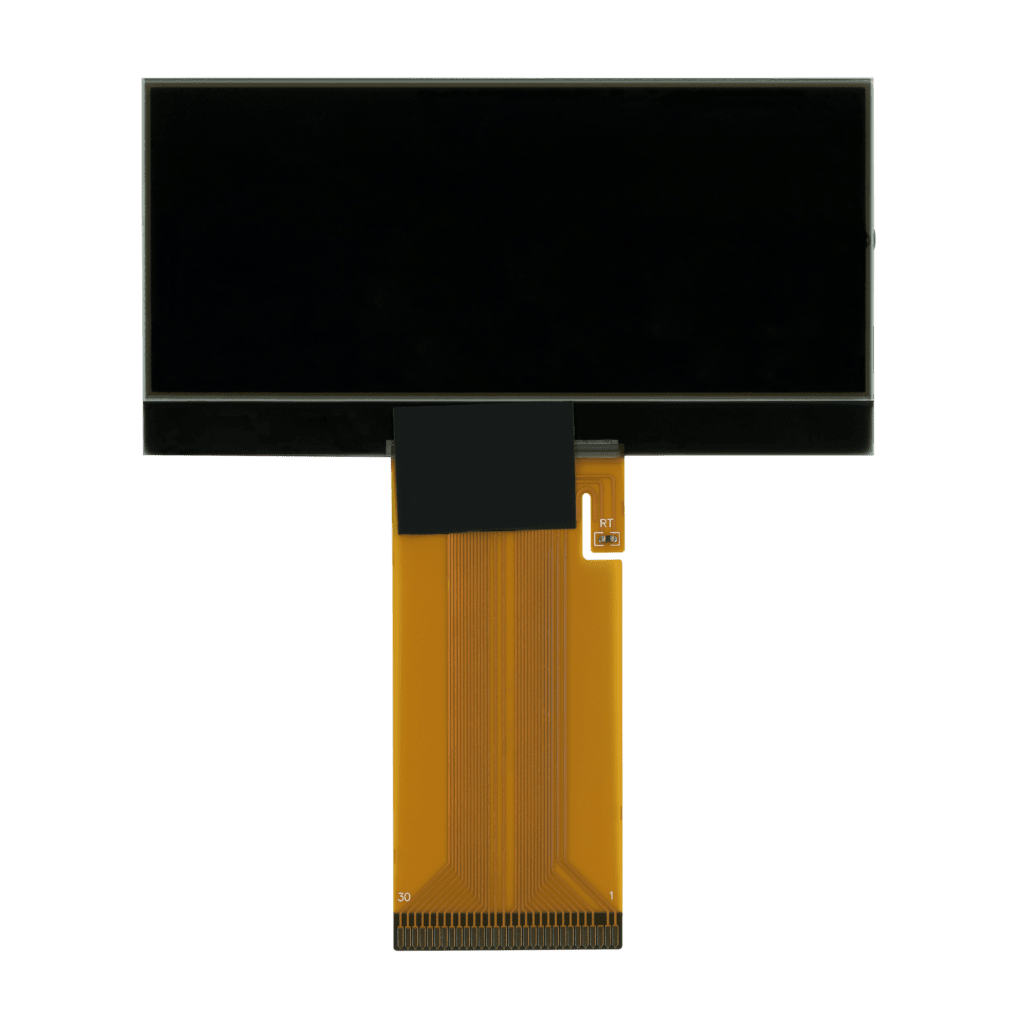

Vor dem Einbau des neuen Displays SEPDISP06 lesen Sie folgende Anweisungen sorgfältig. Zur Veranschaulichung haben unsere Techniker ein Video Tutorial zur Durchführung der Reparatur erstellt.
Keine Schritte überspringen.

Achtung: diese Schritte sind nur für erfahrenes Personal empfohlen.

Folgende Änderung ist für die korrekte Funktion des Displays SEPDISP06 erforderlich.

  • Führen Sie den Display Austausch in einer Umgebung mit einer Temperatur von ca. 25 °C durch.
  • Nach dem Display Austausch versorgen Sie das Kombiinstrument mit Strom durch den Minitools-Stecker SEP-PA011.

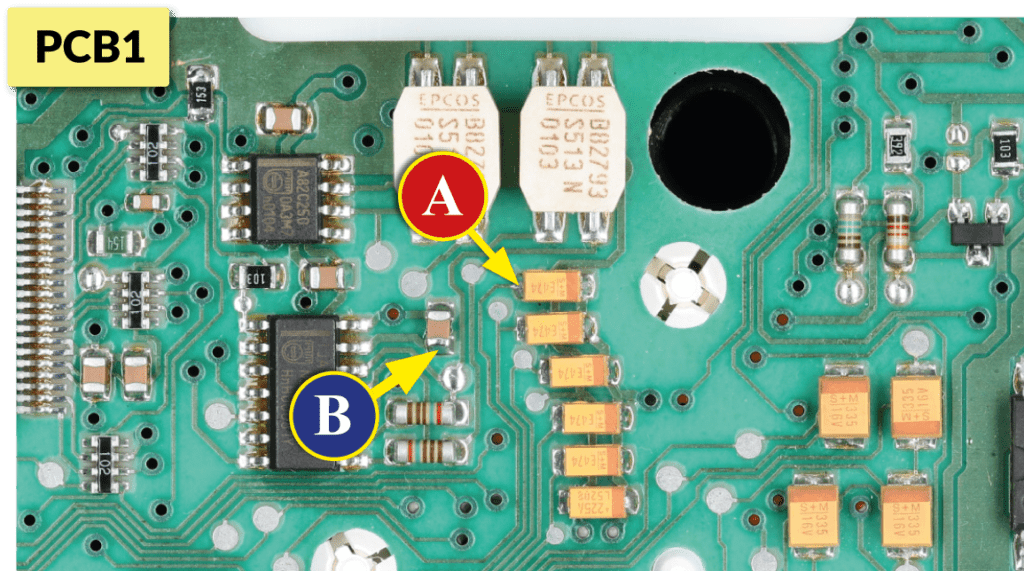

  • Suchen Sie die Ihrem Kilometerzähler entsprechende Leiterplatte (PCB1 oder PCB2) und prüfen Sie die an den Punkten A und B anliegende Spannung.
Abb. 1
Abb. 2
  • Wenn die ermittelte Spannung zwischen 7,7 V und 7,8 V liegt, ist keine Änderung erforderlich;
  • Liegt die Spannung dagegen unter 7,7 V oder über 7,8 V, so ist die im folgenden Abschnitt beschriebene Änderung durchzuführen „EEPROM ÄNDERUNG“.

Eeprom Änderung

Hinweiszur Durchführung der Änderung ist ein Eeprom-Programmiergerät erforderlich.
Wir empfehlen unser Programmiergerät SEP-EECLIP.

  • Entlöten Sie das EEPROM 93C86 auf der Platine;
  • Stellen Sie die Programmieranzeige in hexadezimaler Form (HEX) bei 8 Bit ein;



Wichtig: vor der Änderung erstellen Sie ein Backup des entlöteten Eeproms.

  • Um eine Spannung zwischen 7,7V und 7,8V zu erhalten, suchen Sie die 4 Stellen 01E4, 01E5, 01E6, 01E7 und ändern Sie ihren Wer. Beim Erhöhen oder Verringern des Wertes der vier Stellen um 1 Hexadezimaleinheit ergibt sich eine Abweichung von +/- 0,09V.



Wenn Sie mit dem Rechnen in Hexadezimalzahlen nicht vertraut sind, können Sie das Berechnungstools in der unteren Box verwenden und die Daten digital eingeben.

Wenn diese Schritte abgeschlossen sind, löten Sie das 93C86 EEPROM wieder auf die Platine, schalten Sie das Kombiinstrument ein und prüfen Sie erneut die Spannung zwischen den Punkten A und B.

Prüfen Sie, ob tatsächlich eine Spannung zwischen 7,7V und 7,8V erreicht wurde. Falls nicht, verringern Sie oder erhöhen Sie die Stellen erneut, bis Sie dem Wert im gewünschten Bereich so nahe wie möglich kommen.

ACHTUNG: wenn die ermittelte Spannung nach der EEPROM-Änderung sich nicht geändert hat, lesen Sie den nächsten Abschnitt „PROBLEME UND LÖSUNGEN“.

Hinweis: Für die offline Version können Sie das PDF herunterladen.

Kalkulation SEPDISP06

Berechnung des neuen Stellenwertes

Stelle 01E4

Stelle 01E5

Stelle 01E6

Stelle 01E7

Wie ermittelt man die Werte der Stellen 01E4, 01E5, 01E6, 01E7 auf dem Eeprom

come individuare i valori delle locazioni 01E4, 01E5, 01E6, 01E7 sulla EEPROM

Probleme und Lösungen

Abb. 1

Wenn Sie die Änderung an einem Kombiinstrument mit ‘PCB1’ vorgenommen haben und die Spannung sich nicht geändert hat, nehmen Sie bitte mit uns Kontakt per E-Mail auf: info@minitools.com

Abb. 2

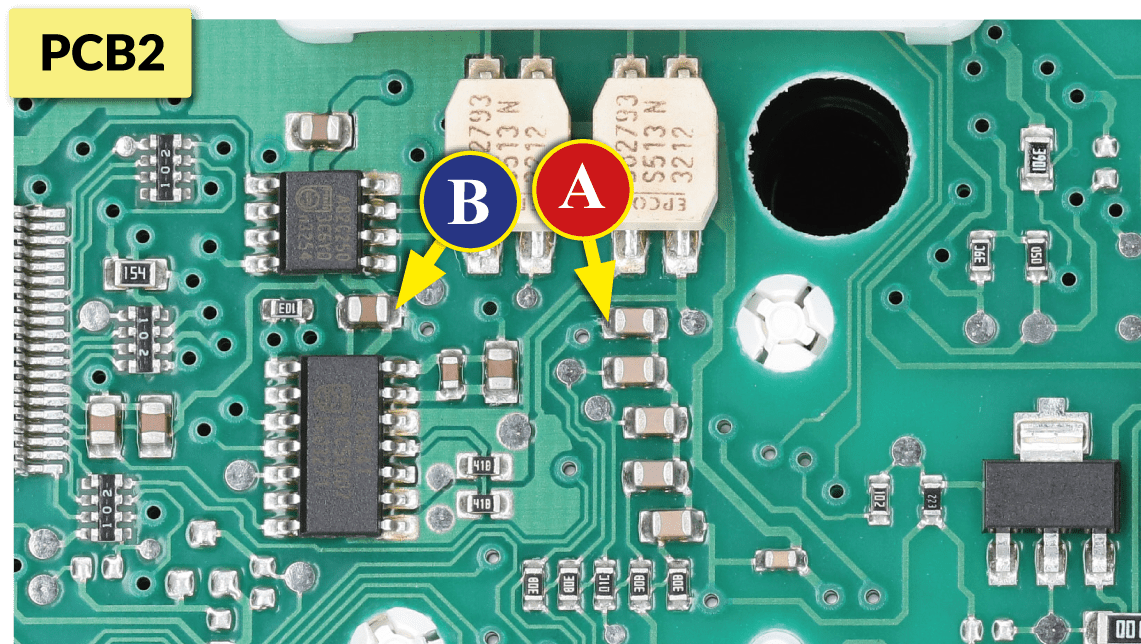

Wenn Sie, hingegen, die Änderung an einem Kombiinstrument mit ‘PCB2’ vorgenommen haben und die Spannung sich nicht geändert hat, folgen Sie den Anweisungen im folgenden Abschnitt ‘EPROOM-ÄNDERUNG’.

Eeprom Änderung

  • Entlöten Sie erneut das 93C86-EEPROM auf der Platine;
  • Stellen Sie die Programmieranzeige in hexadezimaler Form (HEX) bei 8 Bit ein!



WICHTIG: laden Sie die zuvor im EEPROM erstellte Sicherungskopie wieder hoch, um die ursprünglichen Daten wiederherzustellen.

  • Um eine Spannung zwischen 7,7V und 7,8V zu erhalten, suchen Sie die Stelle 03B3 und ändern Sie ihren Wert. Eine Verringerung des Stellenwertes um 1 Hexadezimaleinheit ergibt eine Änderung von + 0,0125V (oder umgekehrt).



Wenn Sie mit dem Rechnen in Hexadezimalzahlen nicht vertraut sind, können Sie das Berechnungstools in der unteren Box verwenden und die Daten digital eingeben.

Wenn diese Vorgänge abgeschlossen sind, löten Sie das 93C86 EEPROM wieder auf die Platine, schalten Sie das Kombiinstrument ein und prüfen Sie erneut die Spannung zwischen den Punkten A und B.

Prüfen Sie, ob eine Spannung zwischen 7,7V und 7,8V tatsächlich erreicht wurde.

Falls nicht, verringern Sie oder erhöhen Sie die Stellen erneut, bis sie möglichst nahe an den Wert im gewünschten Bereich liegen.

ACHTUNG: Wenn die ermittelte Spannung nach der EEPROM-Änderung sich nicht geändert hat, nehmen Sie mit uns Kontakt auf: info@minitools.com.

Kalkulation SEPDISP06_2

Berechnung des neuen Stellenwertes

*Wie ermittelt man den Wert der Stelle 03B3 auf dem Eeprom-Programmiergerät

Video Tutorial

Tacho Reparatur Mercedes C-Klasse W203 und G-Klasse W463 mit dem Minitools LCD-Display SEPDISP06
