Montageanleitung Display Porsche 986 und 996

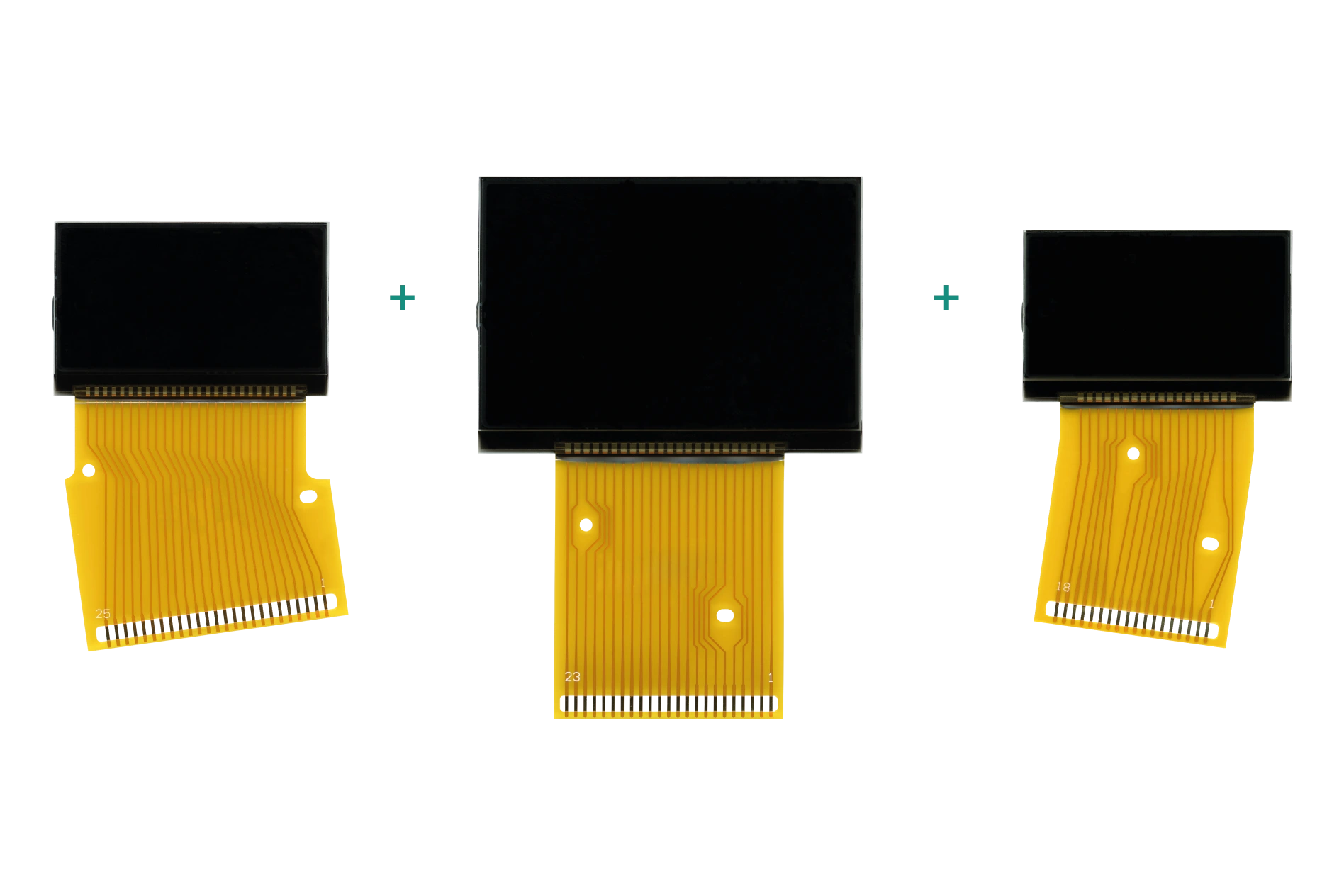

Diese Montageanleitungen gelten für folgende Displays:
• SEPDISP46A
• SEPDISP46B / SEPDISP46BV2
• SEPDISP46C
• SEPDISPKIT-46A-B-C / SEPDISPKIT-46A-B-C-V2
Achtung: diese Schritte sind nur für erfahrenes Personal zu empfehlen.
- Vor dem Einbau der Displays bitte folgende Anweisungen sorgfältig lesen;
- Zur Veranschaulichung haben unsere Techniker eine Videoanleitung zur Kombiinstrument Reparatur erstellt. Video hier unten.
- Keine Schritte überspringen.
Bemerkung: wir empfehlen, alle drei Displays auszutauschen, auch wenn nicht alle defekt sind. Somit werden Unterschiede in der Anzeige vermieden und die Qualität wird verbessert.
1

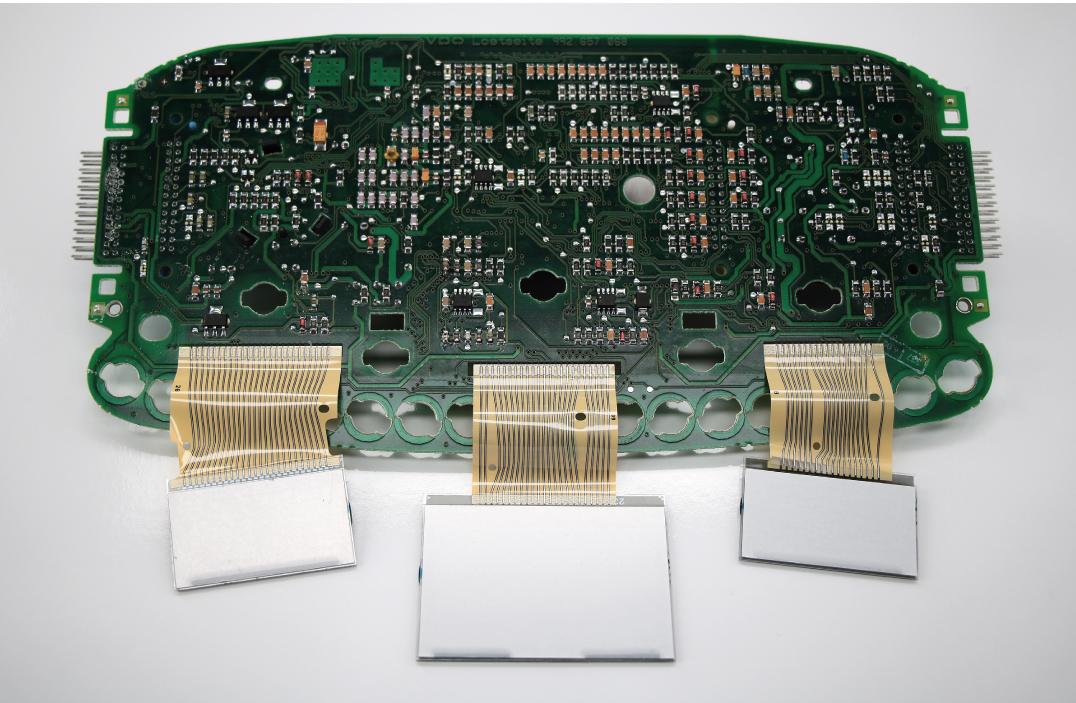

Das Kombiinstrument ausbauen, bis die Platine gefunden wird.
2

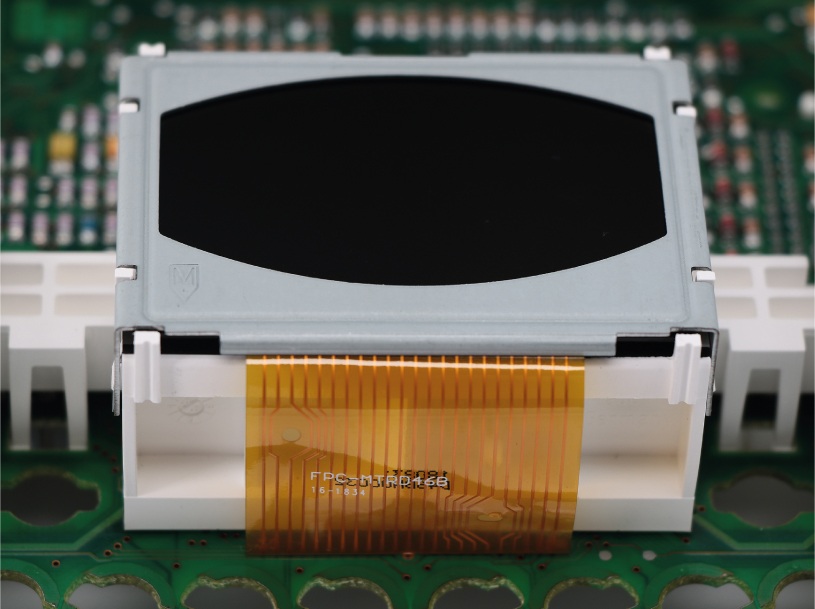

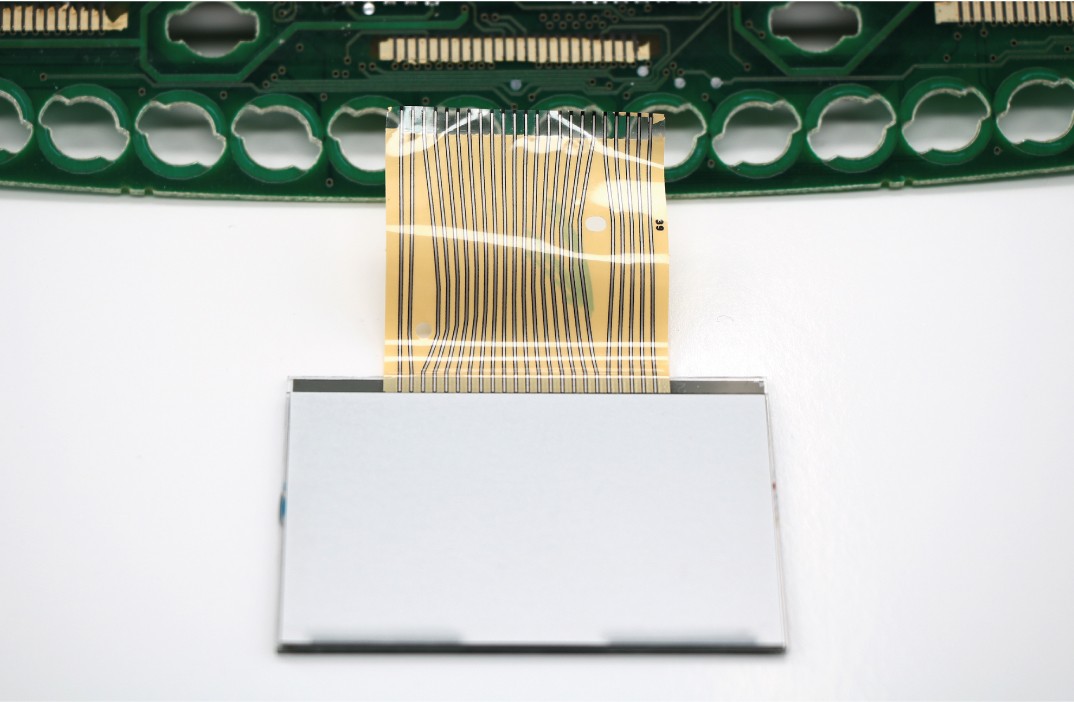

Das Flachbadnkabel vom Originaldisplay von der Hauptplatine entfernen, indem es einfach abgezogen wird. Dann die Kontakte mit einem Lösungsmittel reinigen.
3

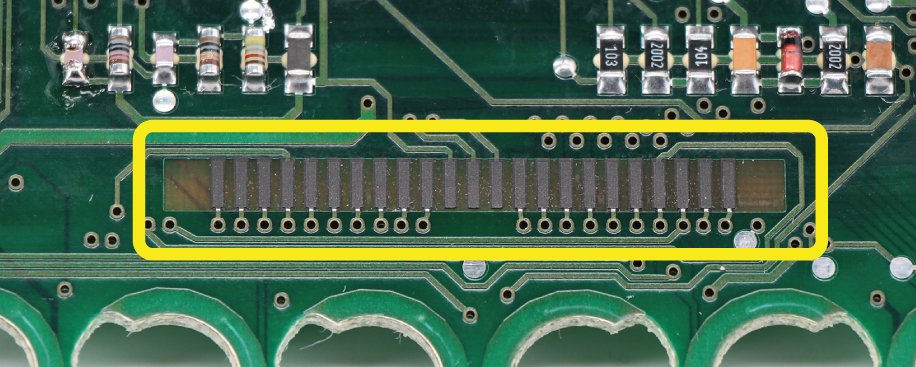

Sie werden feststellen, dass die Kontakte auf der Platine mit einer Graphitschicht überzogen sind. Um das Flachbandkabel des neuen Displays perfekt zu verlöten, muss die dünne Schicht Graphit vorsichtig mit einem Metallwerkzeug entfernt werden. Eventuelle Reste mit Lösungsmittel reinigen.
4

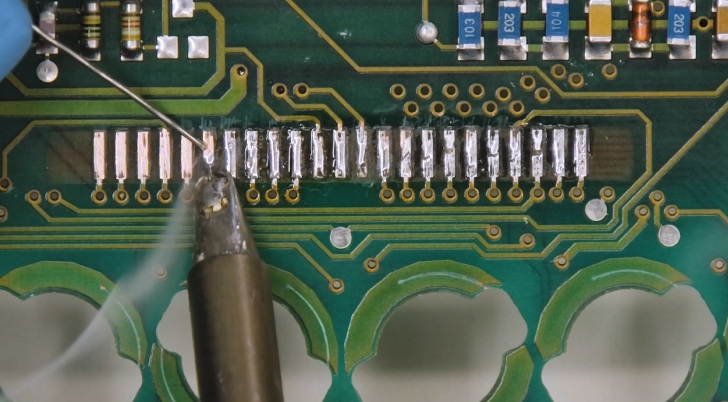

Zum korrekten Löten des neuen Displays geben Sie Zinn auf die Kontakte; eventuelle Reste mit Entlötlitze entfernen.
5

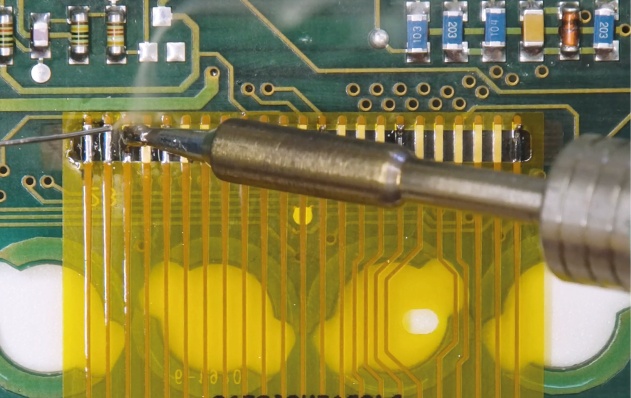

Die Pins des Flachbandkabels auf die Platine des Kombiinstruments mit einem Feinlötkolben bei einer Temperatur von 350°C einzeln löten.
Warnung: die Verwendung vom Flussmittel ist für Laien nicht empfohlen, da eine unsachgemäße Verwendung die Platine irreparabel beschädigen könnte.
6
Bemerkung: der gleiche Vorgang muss bei allen zu ersetzenden Displays wiederholt werden. Wenn jeder Vorgang abgeschlossen ist, kann das Kombiinstrument wieder zusammengebaut werden.
