SEPDISP43V3
Montageanleitung
Vor dem Einbau des neuen Displays SEPDISP43V3 bitte folgende Anweisungen sorgfältig lesen.
Keine Schritte überspringen.
1

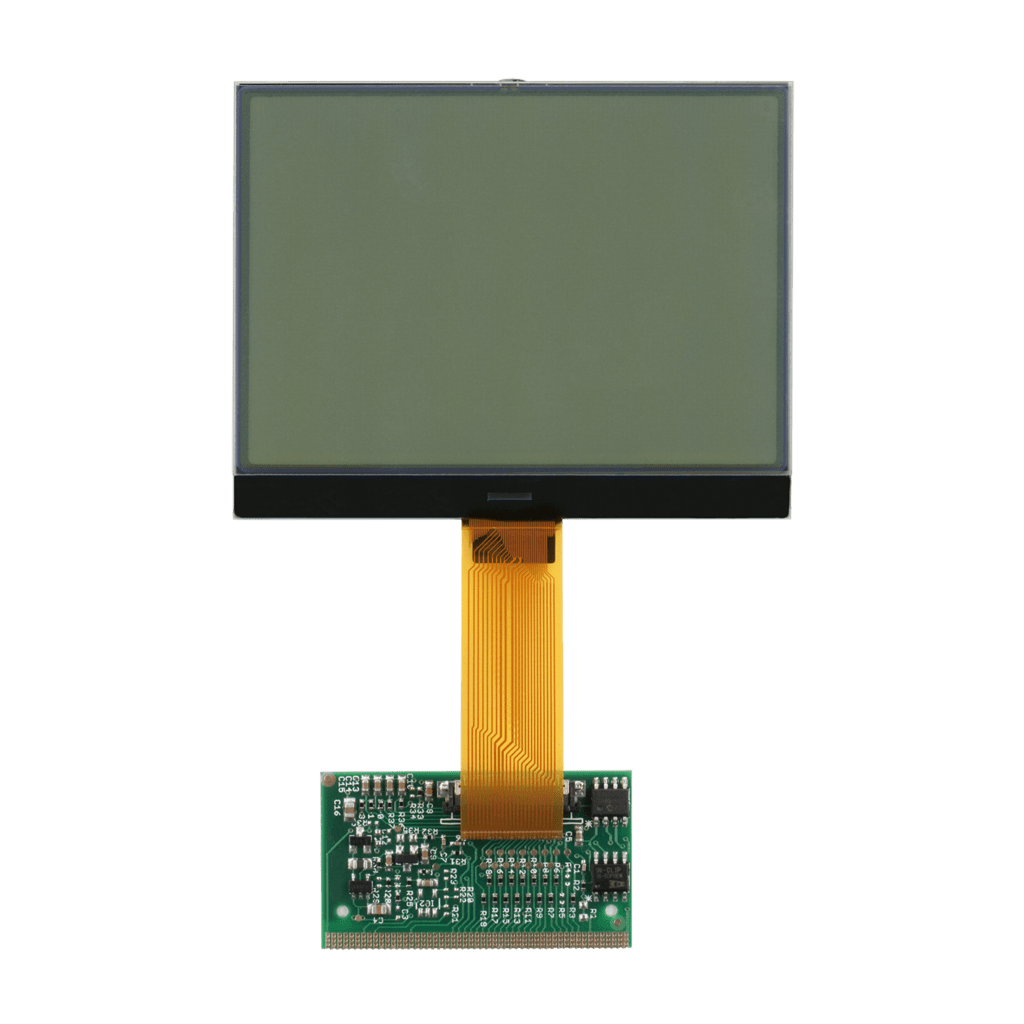

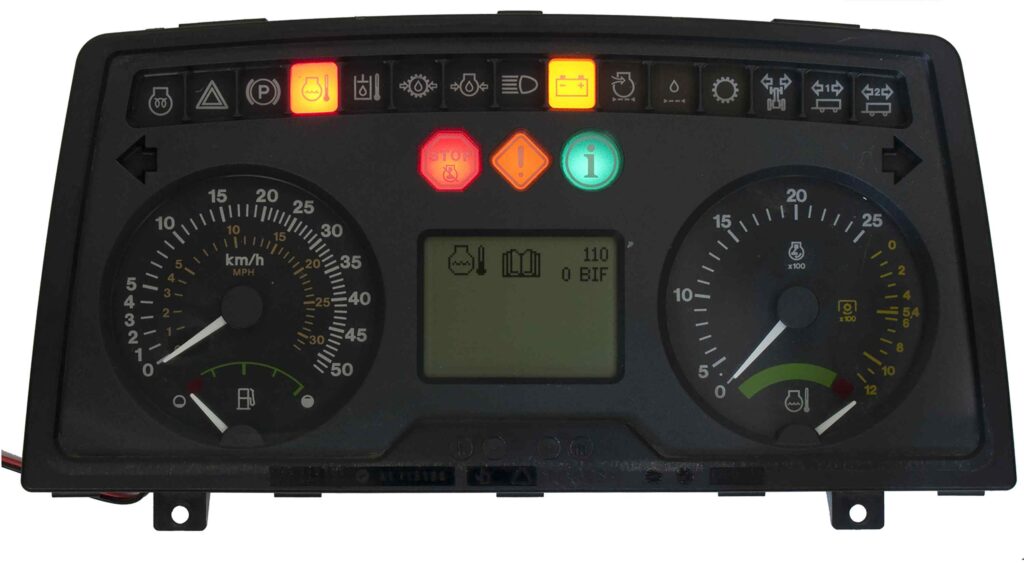

Display Kit LCD 88×64 Pixel + Leiterplatte, kompatibel mit folgenden BIF/ Tacho /Traktormeter John Deere:
– Serie 5000 – Serie 6000
– Serie 6010 – Serie 6020
– Serie 6030 – Serie 7020

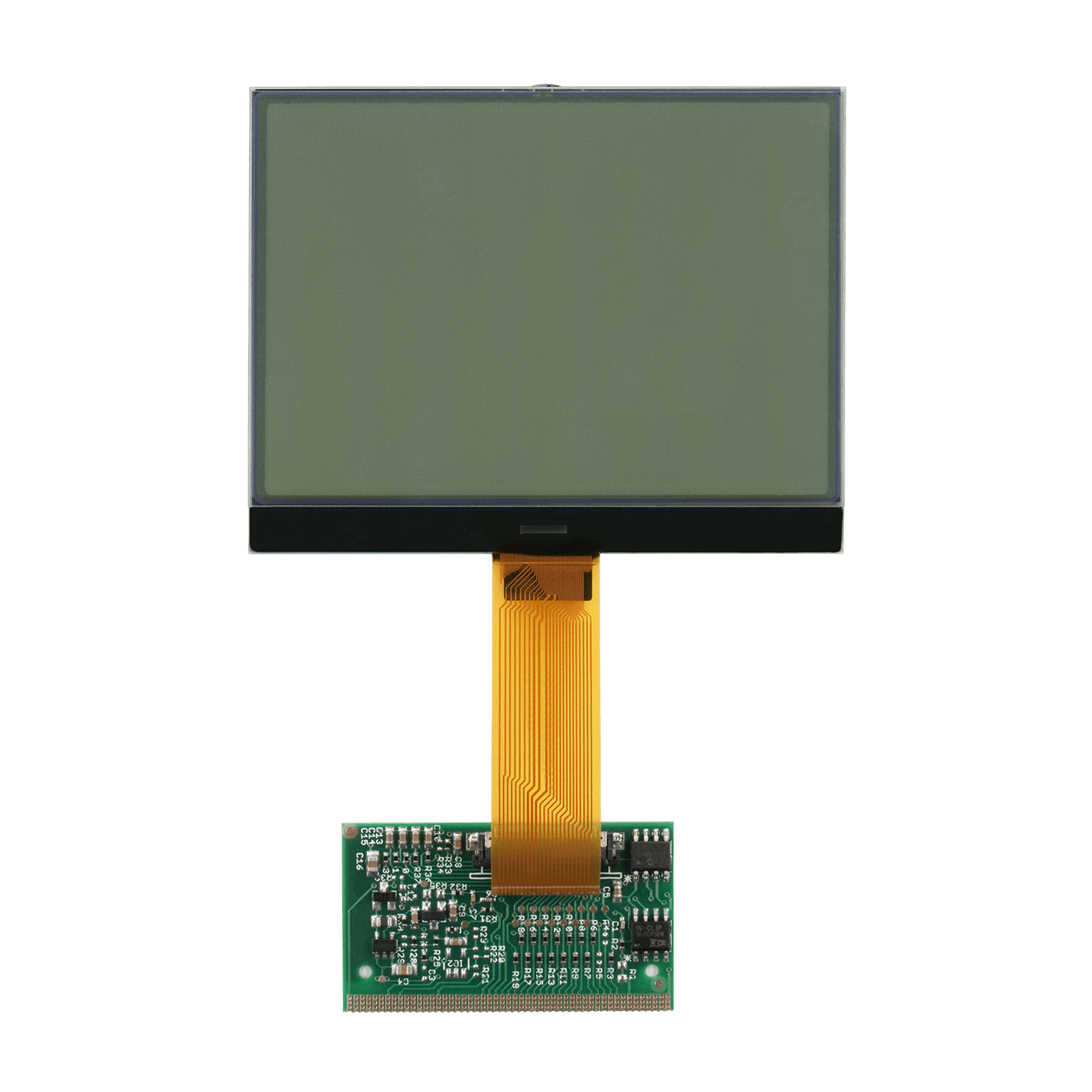

Das Display-Kit SEPDISP43V3 besteht aus einer Leiterplatte (diese muss auf die Platine des Kombiinstruments angelötet werden) und einem LCD-Display, inklusiv Flachbandkabel (das muss in den Stecker der im Lieferumfang befindlichen Leiterplatte eingesetzt werden).
2
Wichtig
– Das Display soll ausschließlich mit der im Lieferumfang befindlichen Platine eingebaut werden;
– Vor dem Einbau des Displays SEPDISP43V3 empfehlen wir Ihnen, die folgenden Anweisungen sorgfältig zu lesen und die Videoanleitung anzuschauen. Das o.g. Video bezieht sich nicht auf das Display SEPDISP43V3, ist aber gültig zur Veranschaulichung für die Einbautechnick;
– Keine abgebildeten Schritte überspringen.
3

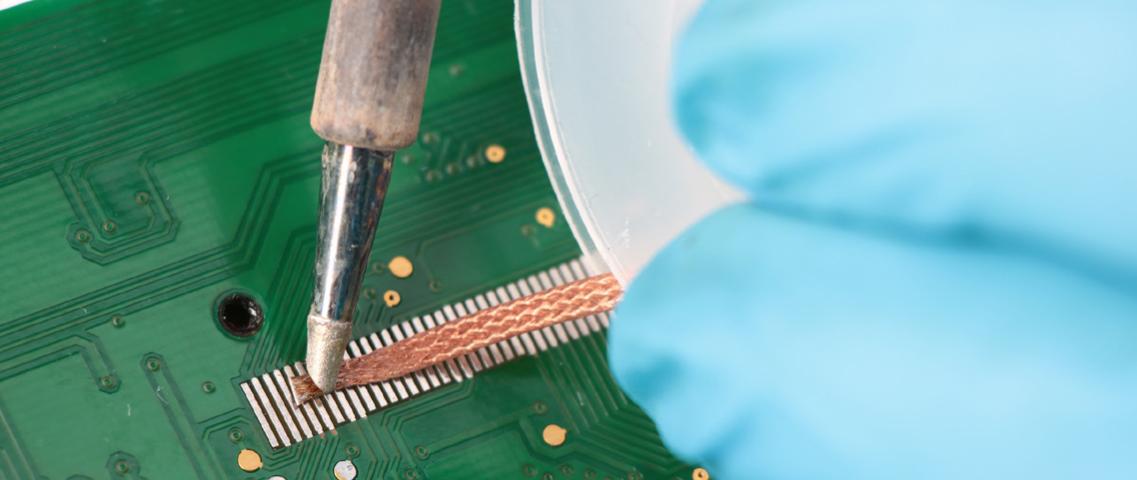

Nach dem Auslöten der Originalanzeige bitte die Kontakte mit der Entlötlitze reinigen, um überschüssiges Zinn zu entfernen. Somit wird vermieden, dass die Leiterplatte nicht angehoben wird. Die Verwendung vom Flussmittel ist erlaubt.
4

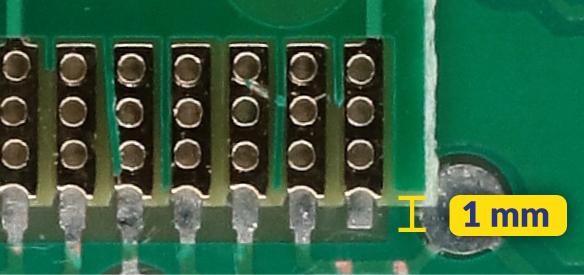

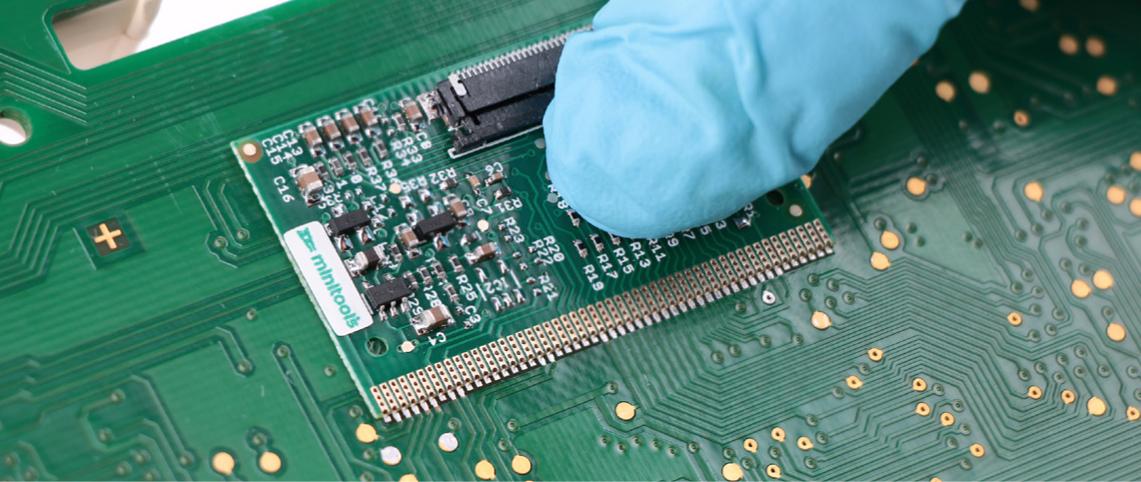

Die Platine auf die Kilometerzählerplatine legen und dabei 1 mm Platz lassen.
5
6

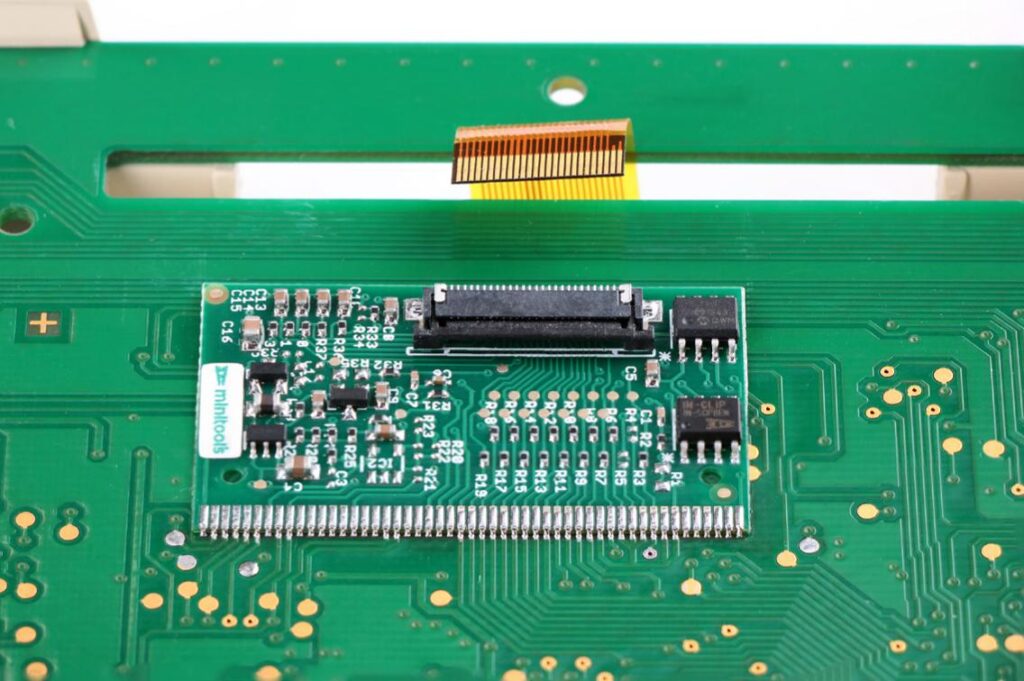

Die flexible Leiterplatte des neuen Displays in den Schlitz der Kombiinstrumentplatine einsetzen.
7

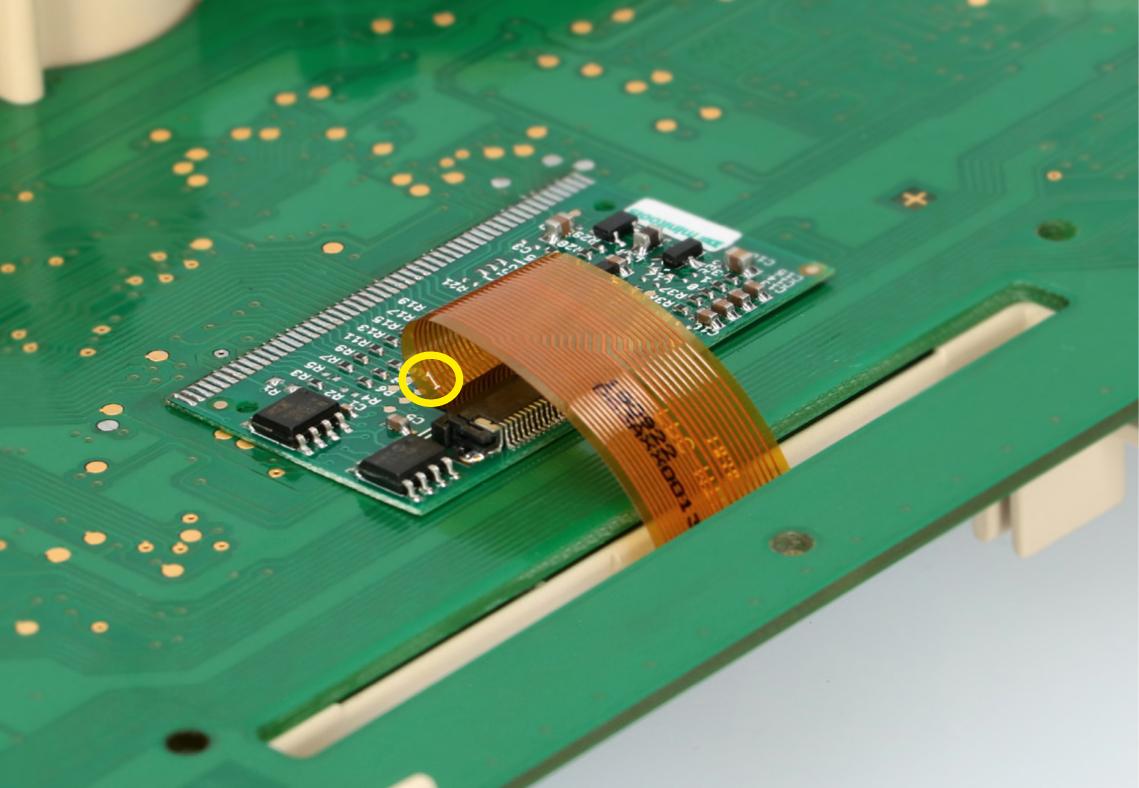

Die flexible Leiterplatte drehen, sodass diese in den Steckverbinder der Platine eingesteckt werden kann. Dabei den Stift 1 halten, wie im Foto dargestellt.
