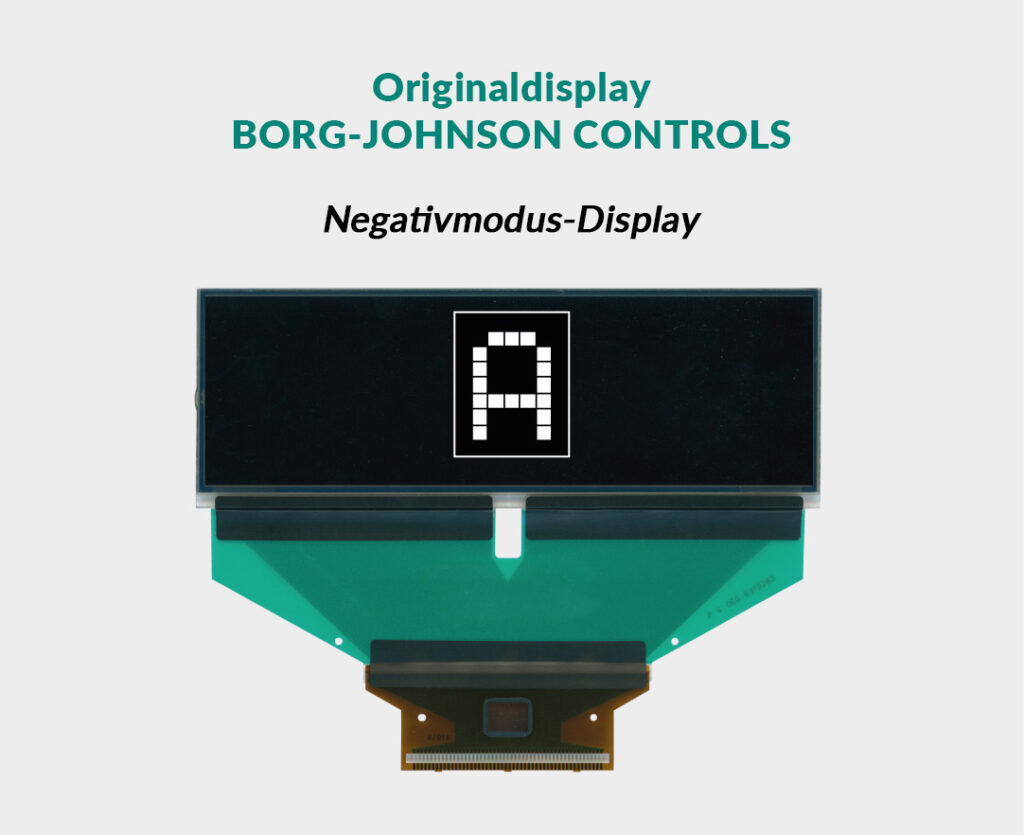

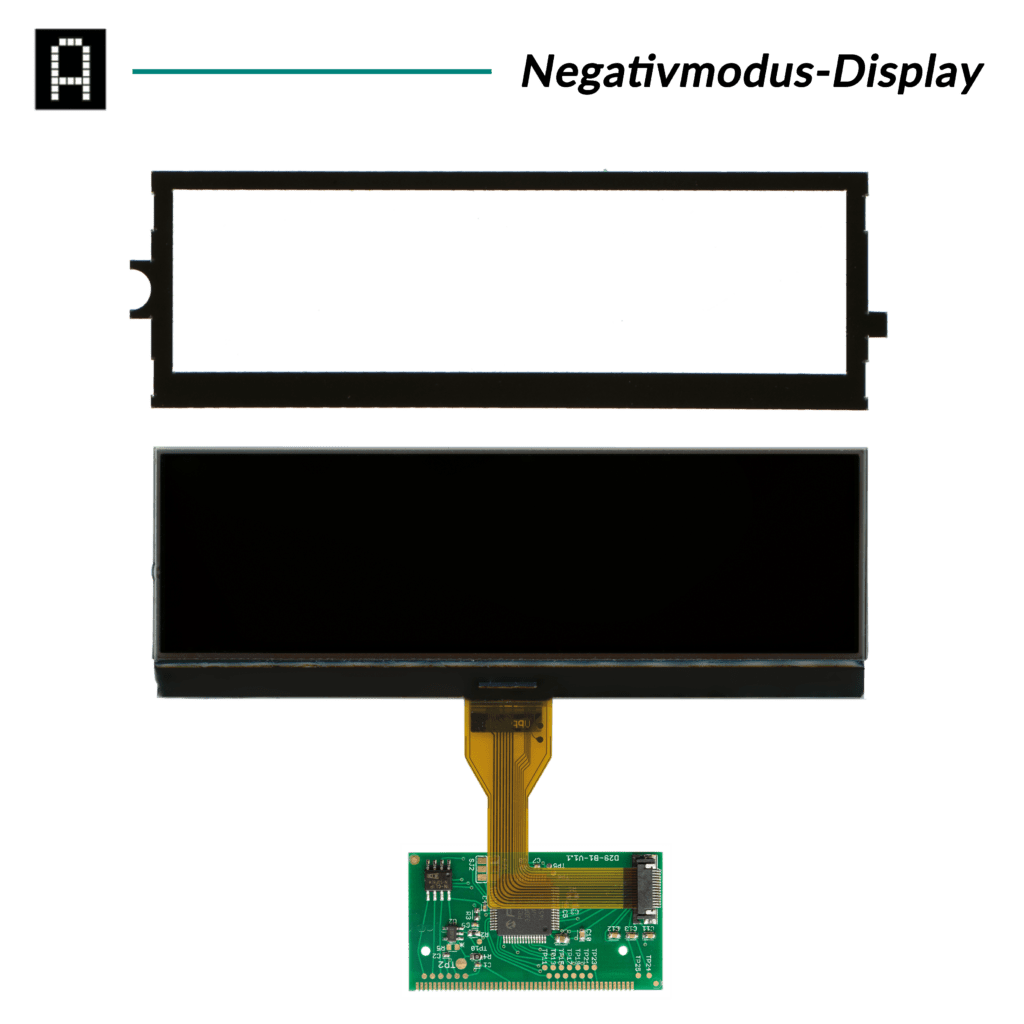

Negativmodus-Display
SEPDISP29N
Montageanleitung für MFD Display BORG - JOHNSON CONTROLS von Citroën, DS, Fiat, Lancia, Peugeot, Toyota
Achtung: diese Schritte sind nur für erfahrenes Personal empfohlen.
- Das Display darf nur mit der passenden Platine eingebaut werden, wie sie in der Originalverpackung geliefert wird;
- Vor dem Einbau des neuen Displays SEPDISP29N bitte folgende Anweisungen sorgfältig lesen. Zur Veranschaulichung haben unsere Techniker ein Video Tutorial zur Durchführung der Reparatur ersellt.
- Keinen Schritt überspringen.
1

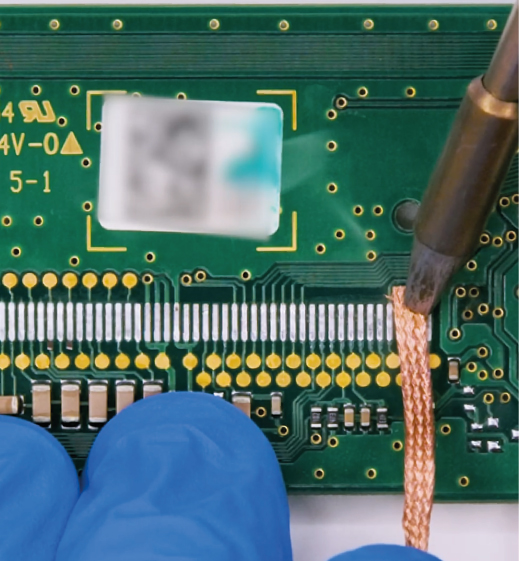

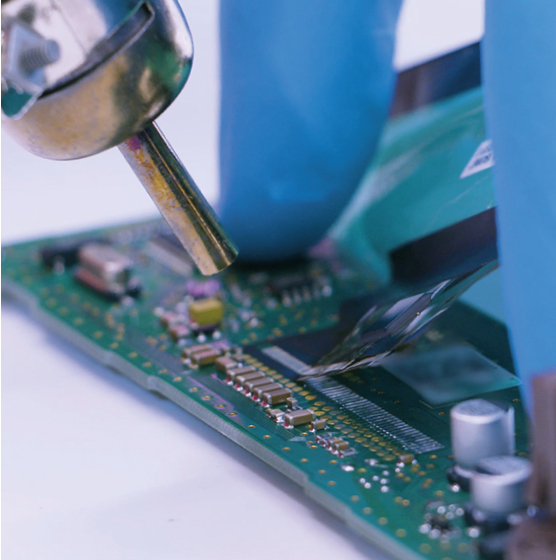

Entlöten Sie die Originalanzeige mit einem Heißluftentlötgerät (Abb. 1). Reinigen Sie die Kontakte mit einer Entlötlitze und einem Lötkolben mit Meißelspitze, um überschüssiges Zinn zu entfernen (Abb. 2). Die Verwendung von
Flussmittel ist in mäßiger Menge erlaubt, um die Reinigung zu erleichtern. Zum Schluss wird die Reinigung mit Lösungsmittel abgeschlossen.
2

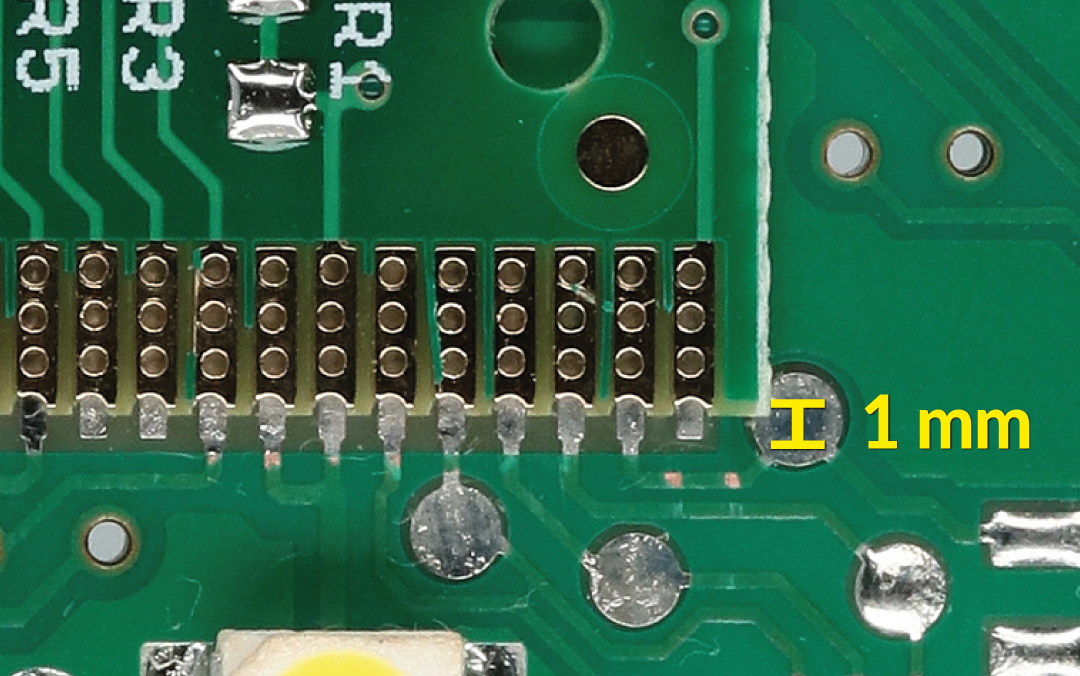

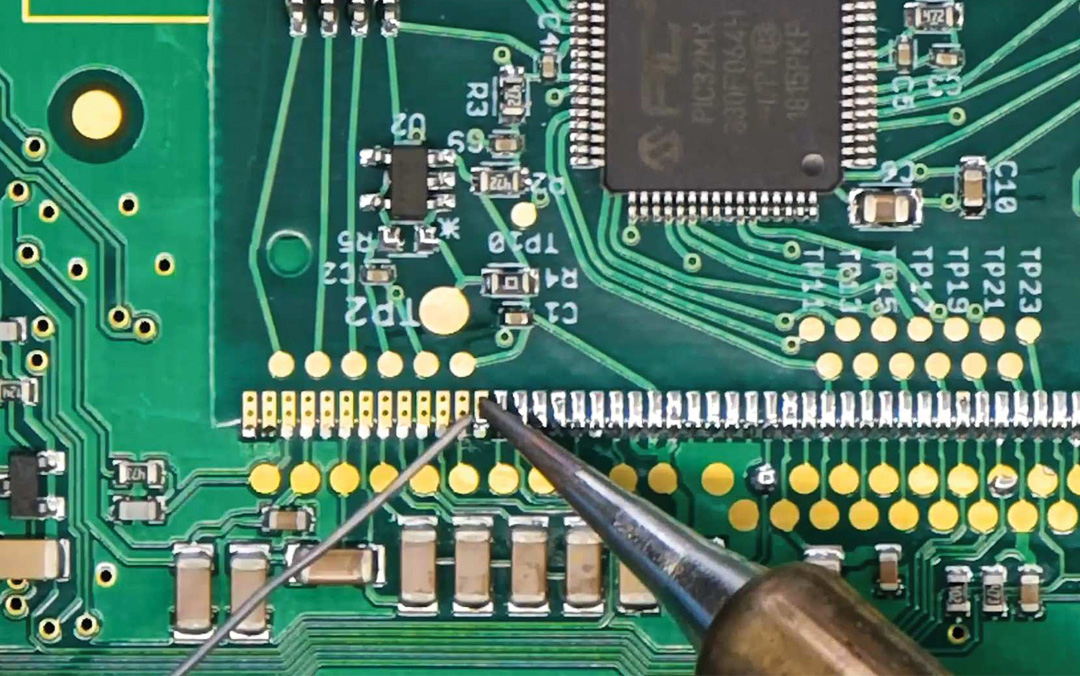

Positionieren Sie die Platine mit 1 mm Abstand wie in Abb. 3 und löten Sie Pin für Pin einzeln mit 0,3 mm dünnem Zinn und einer Nadelspitze bei 350°C (Abb. 4).
In diesem Fall wird die Verwendung vom Flussmittel durch unerfahrenes Personal nicht empfohlen: eine unsachgemäße Verwendung könnte die Platine irreparabel beschädigen.
3

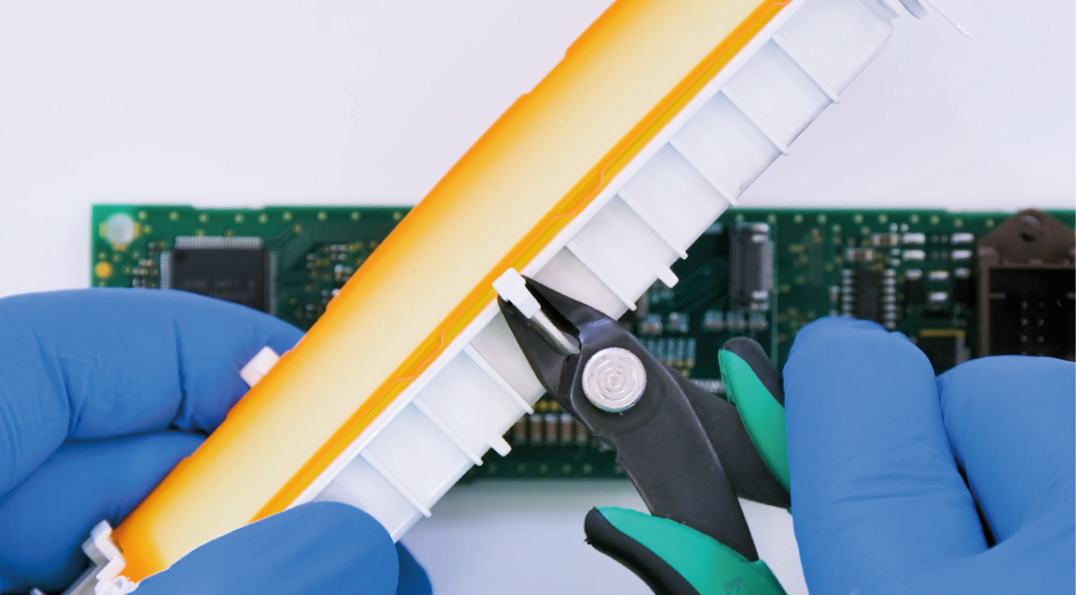

Schneiden Sie mit einem Bündigschneider die mittlere Lasche des Kunststoffsockels des Displays und alle anderen Kunststoffteile ab, die sich beim neuen Flachbandkabel befinden und es beim Zusammenbau beschädigen könnten.
4
Befestigen Sie den im Kit mitgelieferten Rahmen an der Hintergrundbeleuchtung unterhalb des Displays.
5

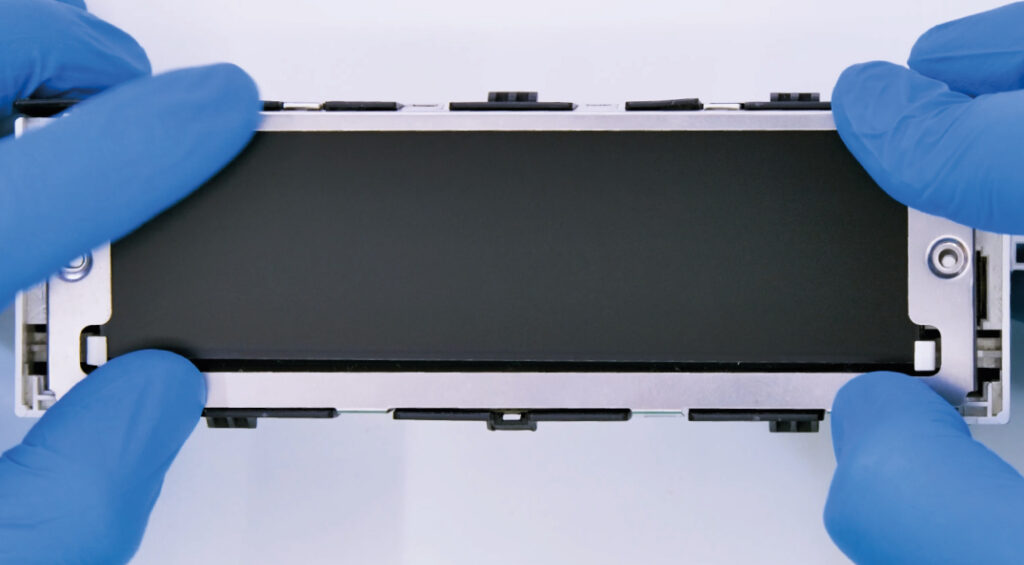

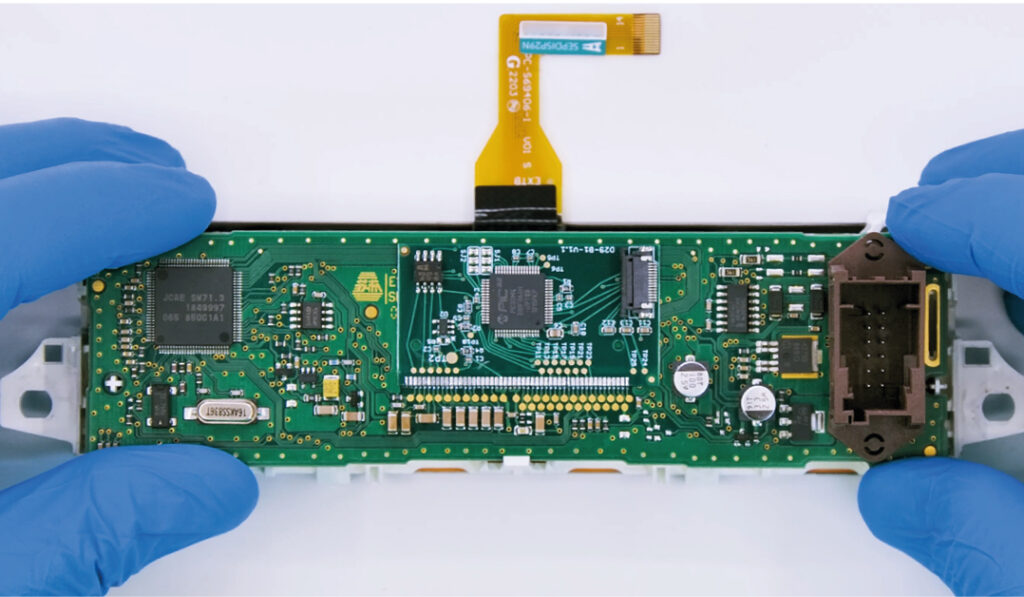

Entfernen Sie die hintere Schutzfolie, setzen Sie das Display in sein Gehäuse ein und befestigen Sie die Platine auf der Rückseite.
6

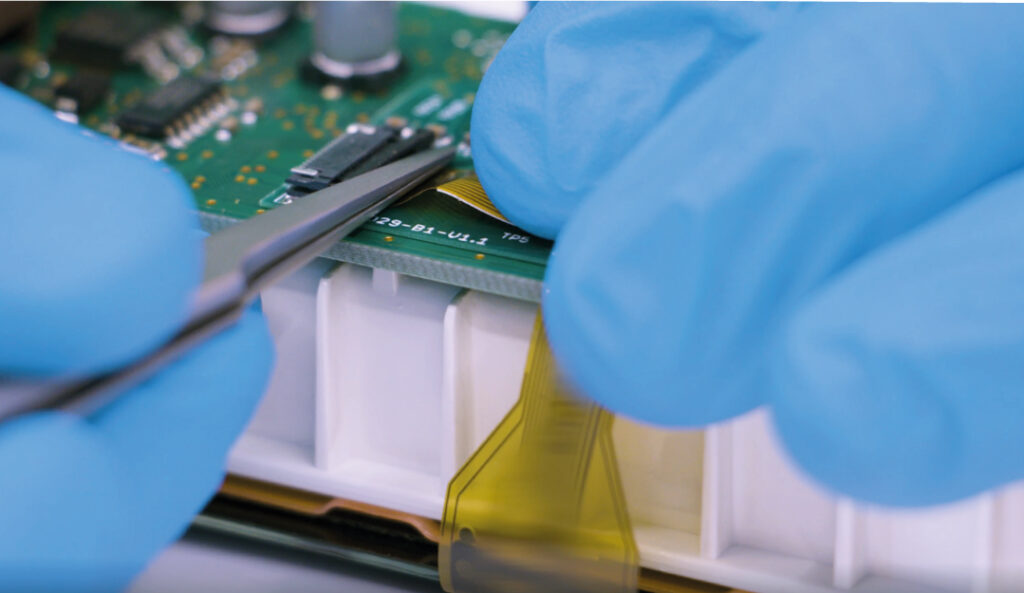

Setzen Sie das Flachbandkabel des neuen Displays mit Hilfe der Pinzette ein; dabei beachten, dass die Kontakten nach unten in den Platinenanschluss ausgerichtet sind.
7

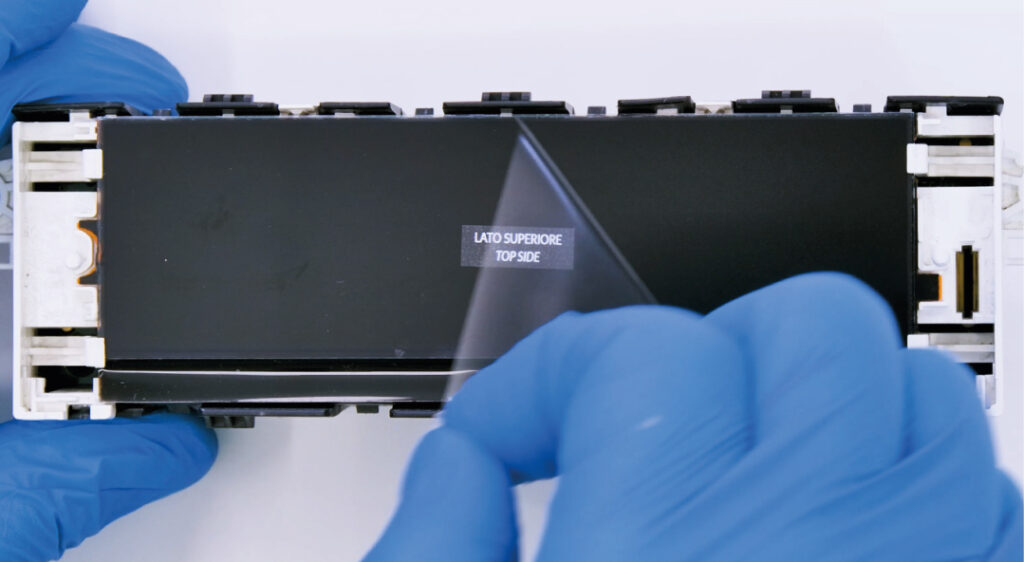

Das Modul in die hintere Abdeckung wieder einsetzen und dabei darauf achten, dass das Flachbandkabel nicht beschädigt wird. Dann entfernen Sie die vordere Displayfolie.
8
Zum Schluss bringen Sie den Metallrahmen wieder an.
9

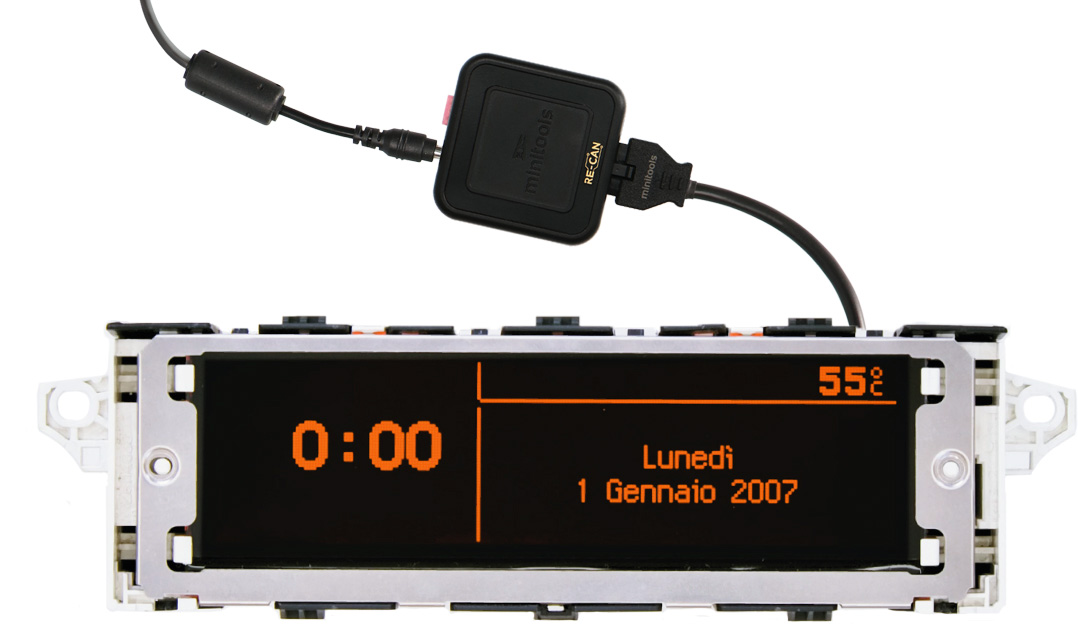

Versorgen Sie das Modul mit Strom mit Hilfe des Minitools CAN BUS-Generators SEP-CAN-INFO1 oder direkt am Fahrzeug.
Bemerkung:
Sollte die Anzeige weiterhin ausbleiben, empfehlen wir, die Lötstellen zu überprüfen. Sollte das Problem nach diesen Kontrollen weiterhin bestehen, senden Sie bitte ein Foto der eingebauten Platine an info@minitools.com.
Die Techniker von Minitools bieten Ihnen die notwendige Unterstützung bei der Durchführung der Reparatur.
