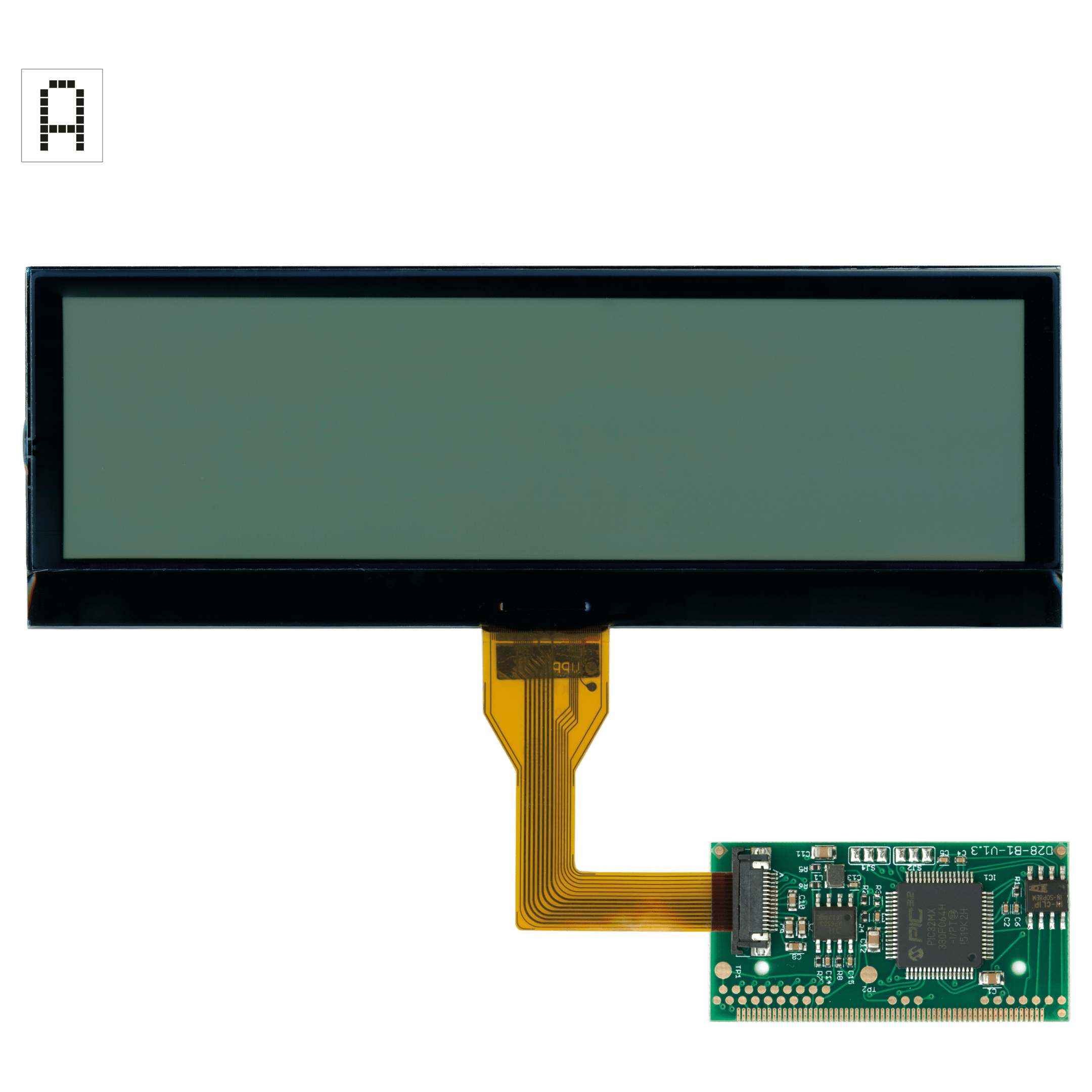

Positivmodus-Display
SEPDISP28P
Montageanleitung für MFD Display Magneti Marelli, Borg - Johnson Controls von Citroën, DS, Fiat, Lancia, Peugeot, Toyota
Vor dem Einbau des neues Displays SEPDISP28P lesen Sie bitte folgende Anweisungen sorgfältig. Zur Veranschaulichung haben unsere Techniker ein Video Tutorial zur Durchführung der Kombiinstrument Reparatur erstellt.
Keinen Schritt überspringen.
Achtung: diese Schritte sind nur für erfahrenes Personal empfohlen.
- Das Display darf nur mit der passenden Platine eingebaut werden, wie sie in der Originalverpackung geliefert wird;
- Vor dem Einbau des Displays SEPDISP28P lesen Sie folgende Anleitung sorgfältig und schauen Sie sich das Video hier unten an.
Das Video dient lediglich zur Veranschaulichung der Einbautechnik; - Keinen Schritt überspringen.
Folgende Anleitung betrifft die

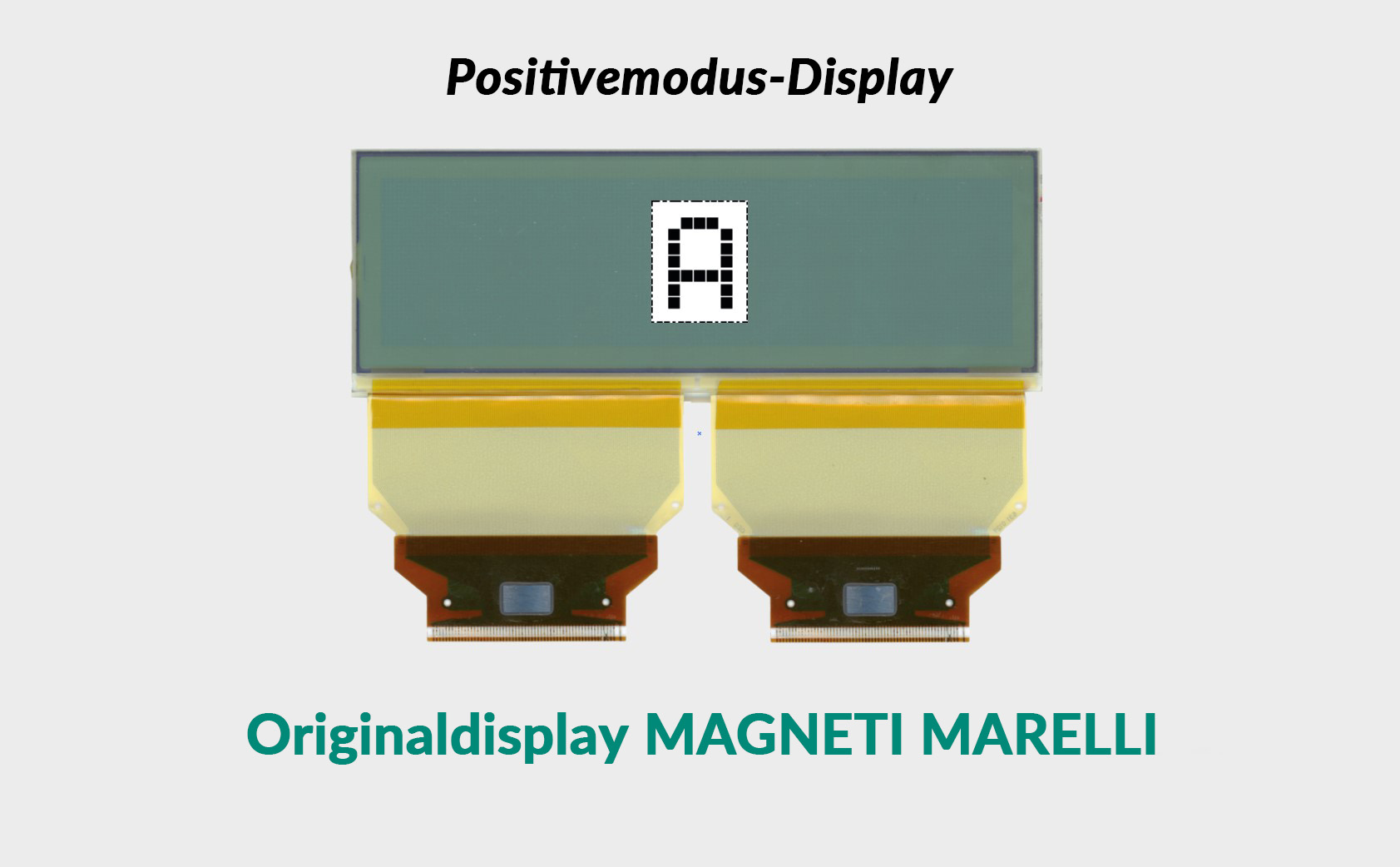

Magneti Marelli Module
1

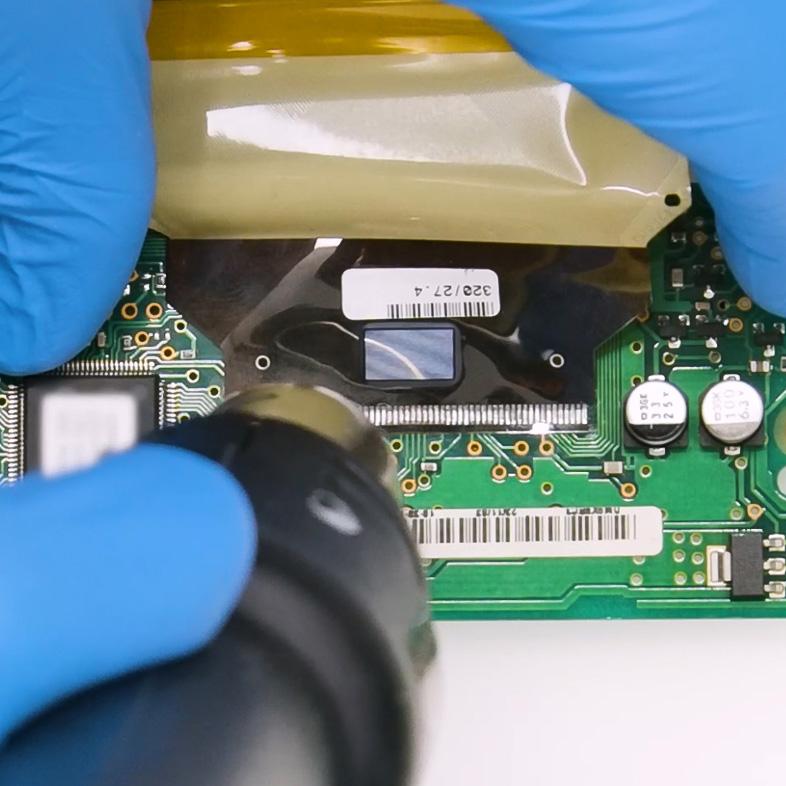

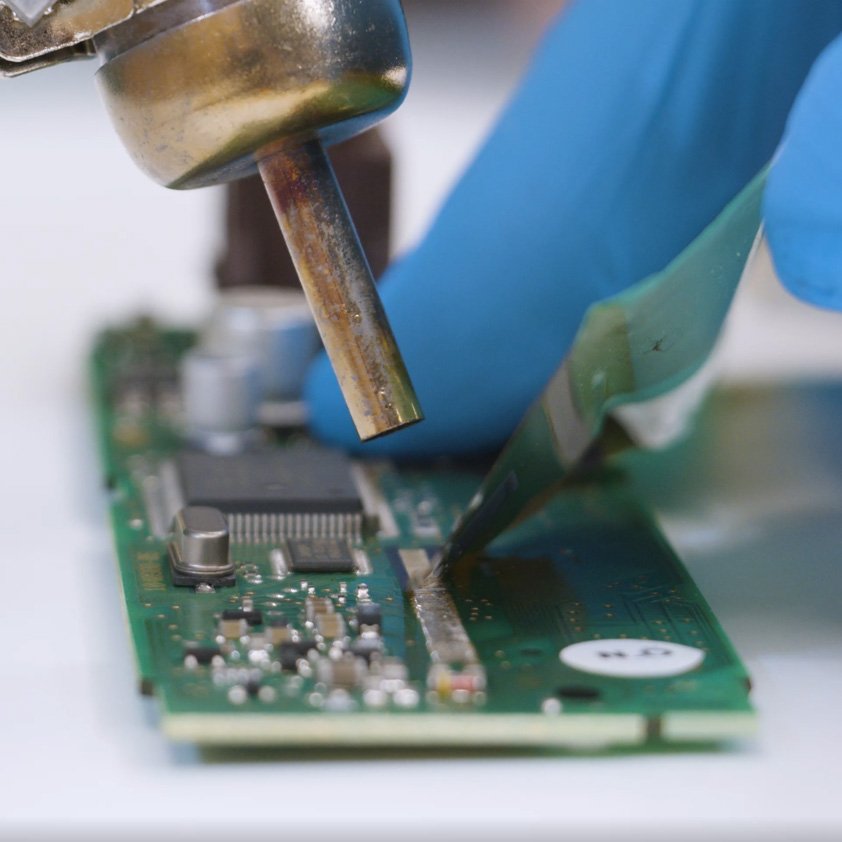

Entlöten Sie die Originalanzeige mit einem Heißluftentlötgerät (Abb. 1).

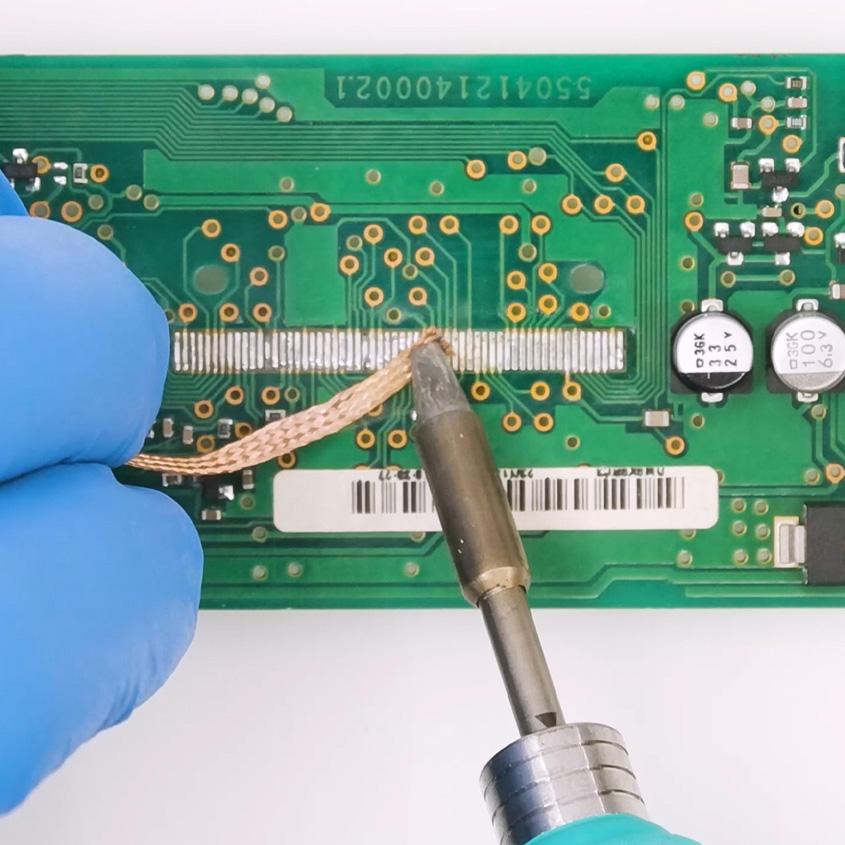

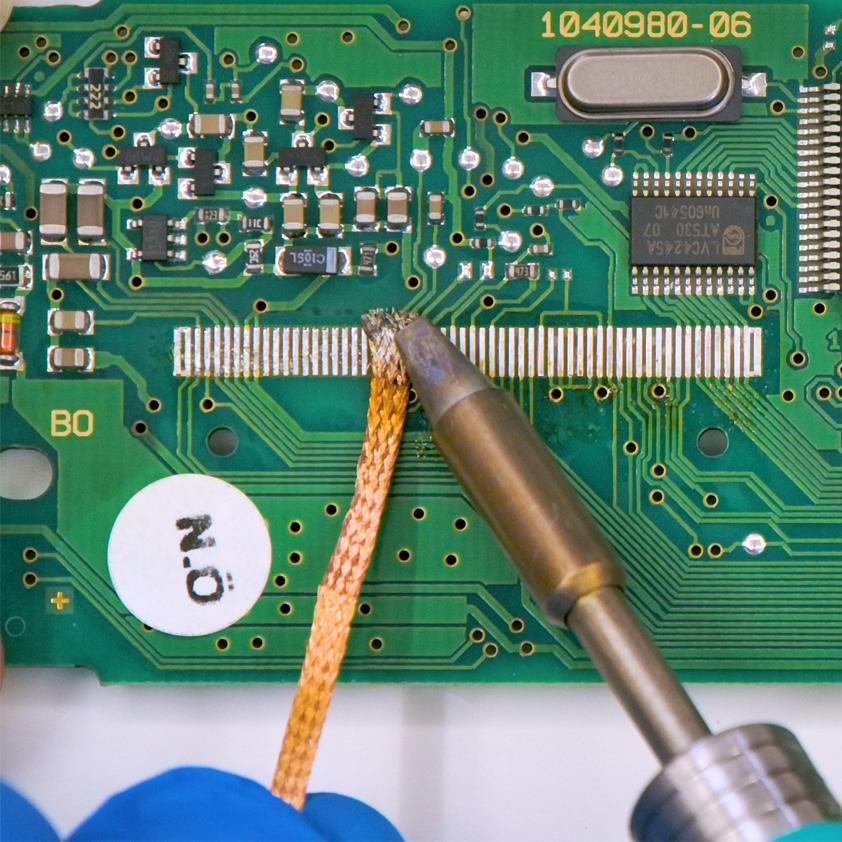

Reinigen Sie die Kontakte mit Entlötlitze, um überschüssiges Zinn zu entfernen (Abb. 2). Für eine leichtere Reinigung kann eine mäßige Menge Flussmittel verwendet werden. Schließen Sie die Reinigung mit Lösungsmittel ab.
2

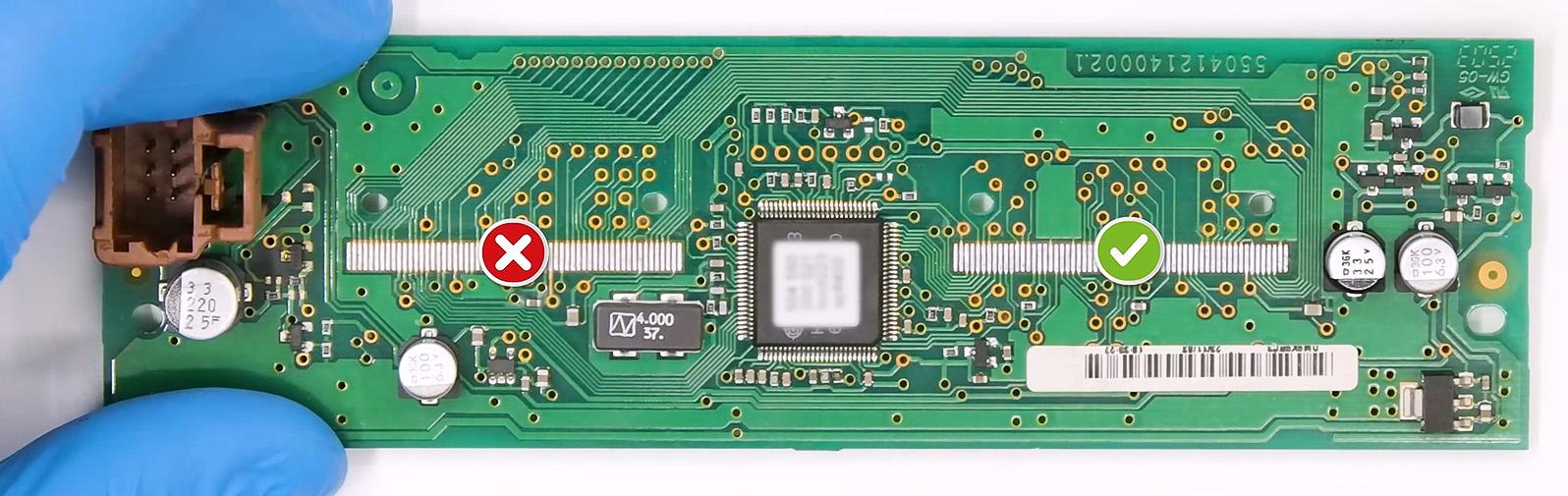

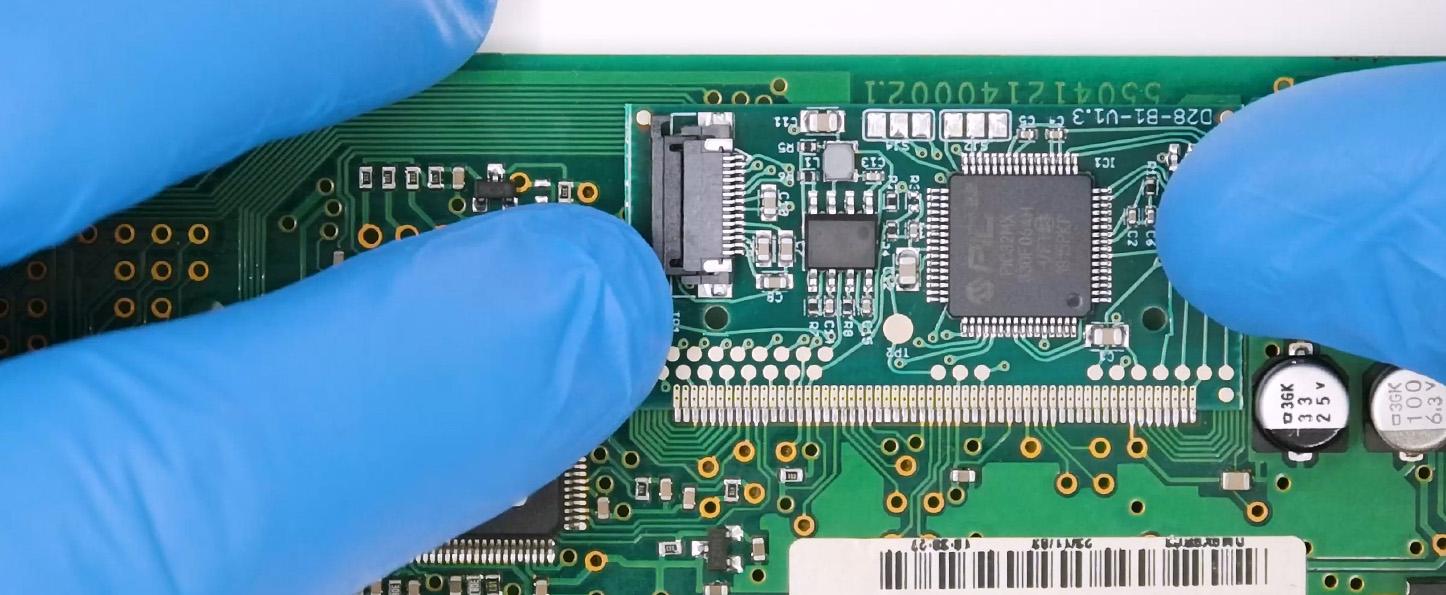

Wichtig: richten Sie die Platine so aus, dass der Anschluss sich auf der linken Seite befindet, und setzen Sie die Platine des neuen Displays auf der rechten Seite ein, wie in Abbildung 3 dargestellt.

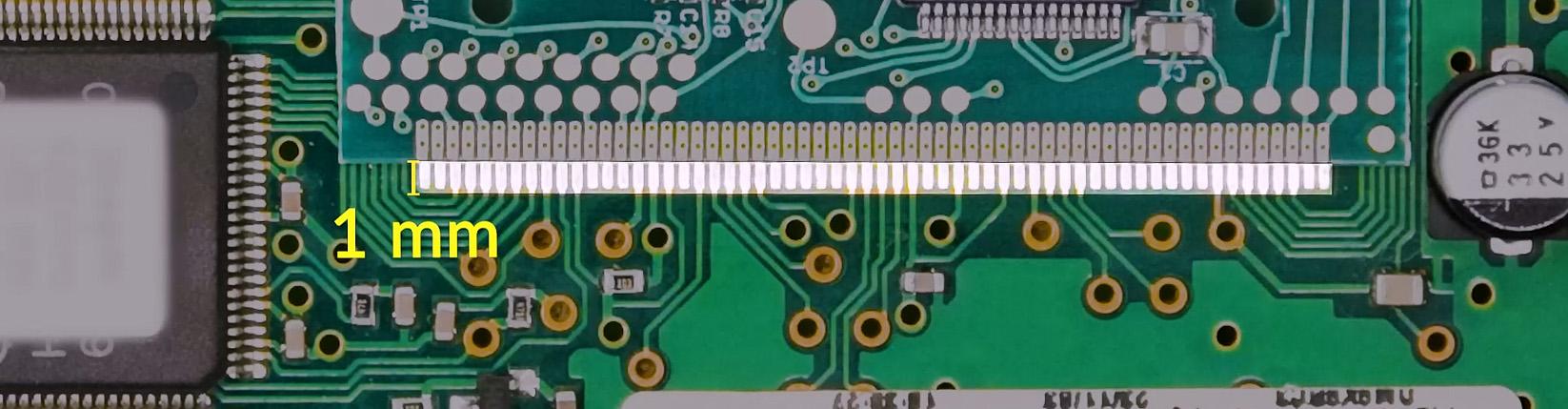

Legen Sie die kleine Platine mit Abstand 1 mm, wie in Abbildung 4 dargestellt.
3

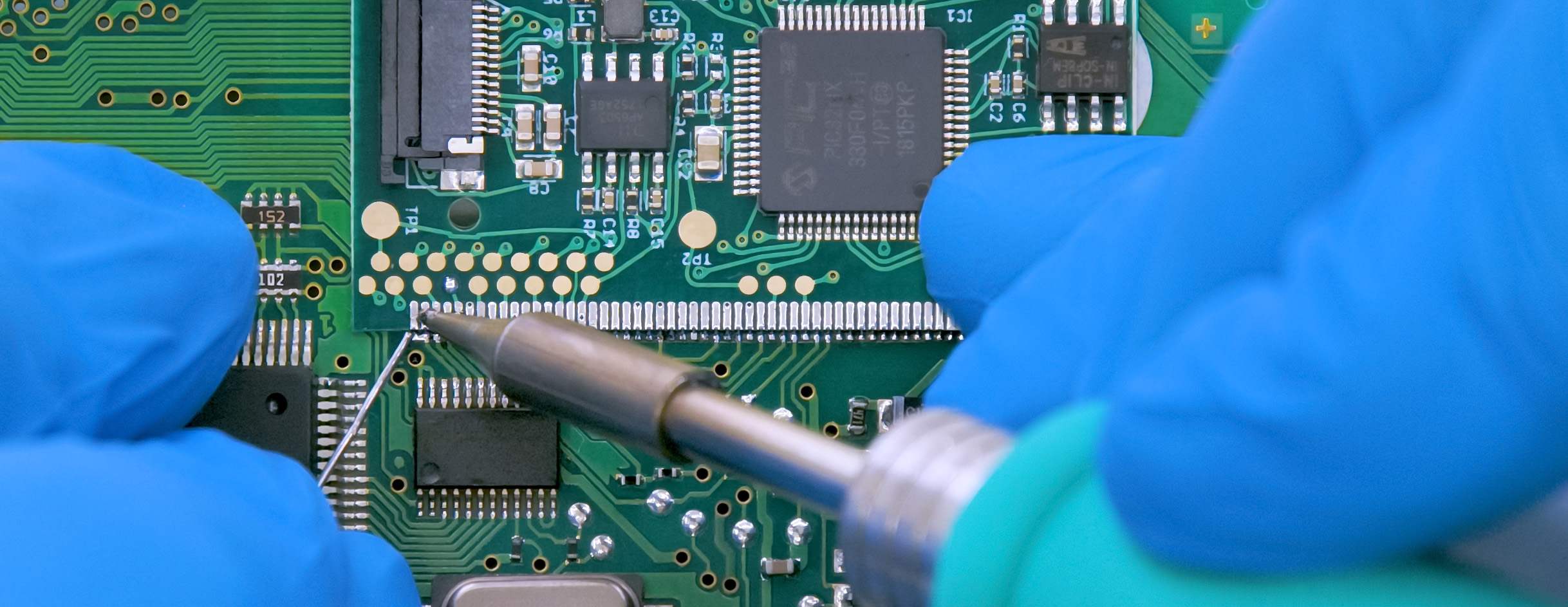

Löten Sie Pin für Pin einzeln mit 0,3 mm dünnem Zinn und einer Nadelspitze bei 350°C. In diesem Fall ist die Verwendung von Flussmittel durch unerfahrenes Personal nicht zu empfehlen, da eine unsachgemäße Verwendung die Platine irreparabel beschädigen könnte.

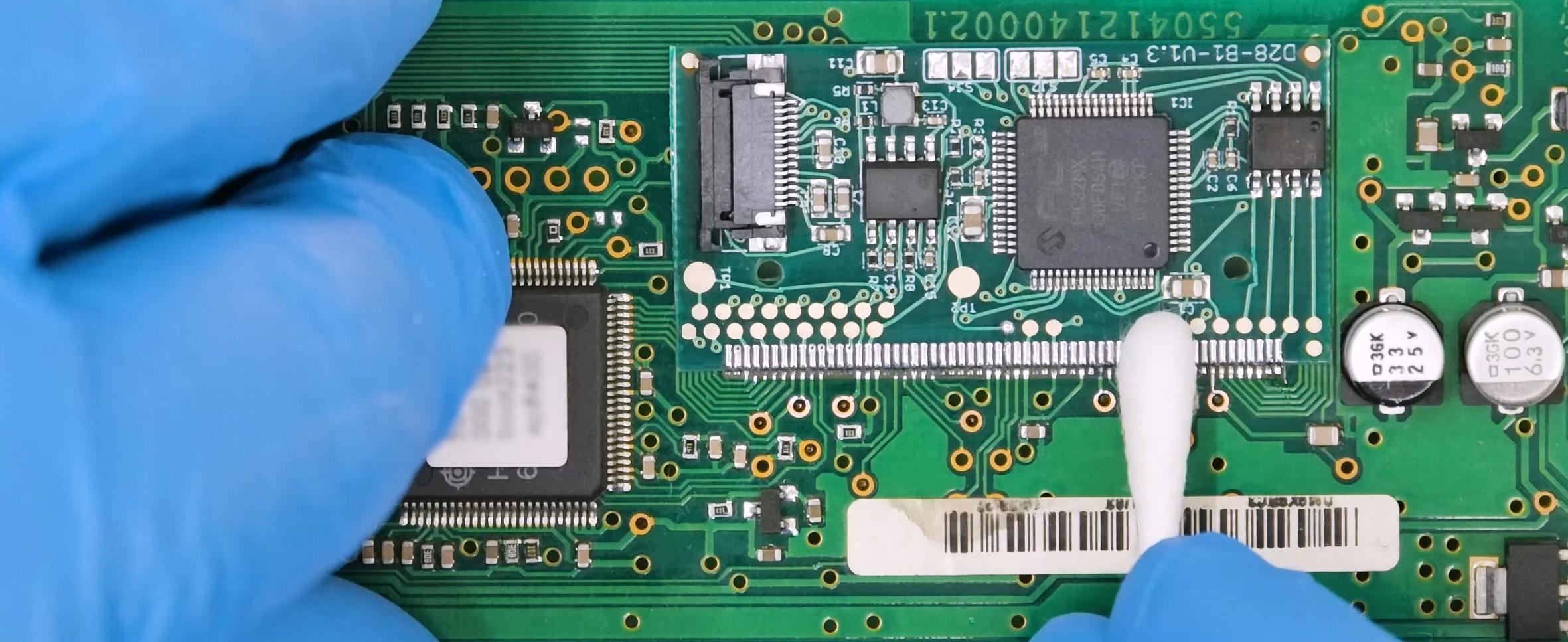

Nach dem Löten reinigen Sie mit Lösungsmittel.
4

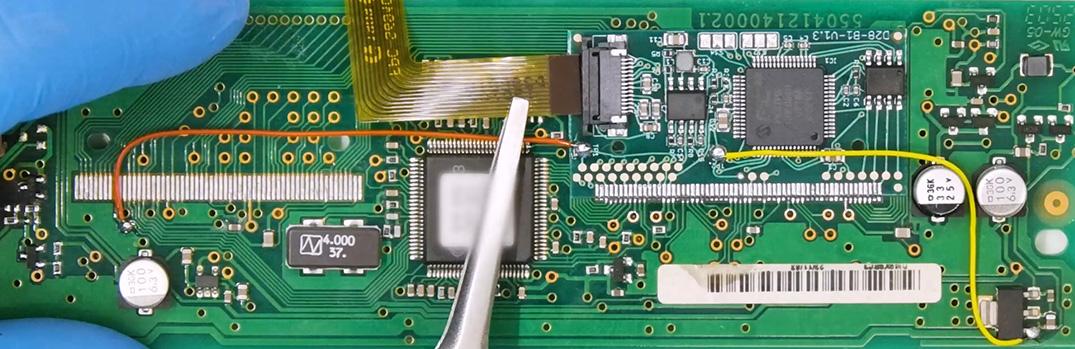

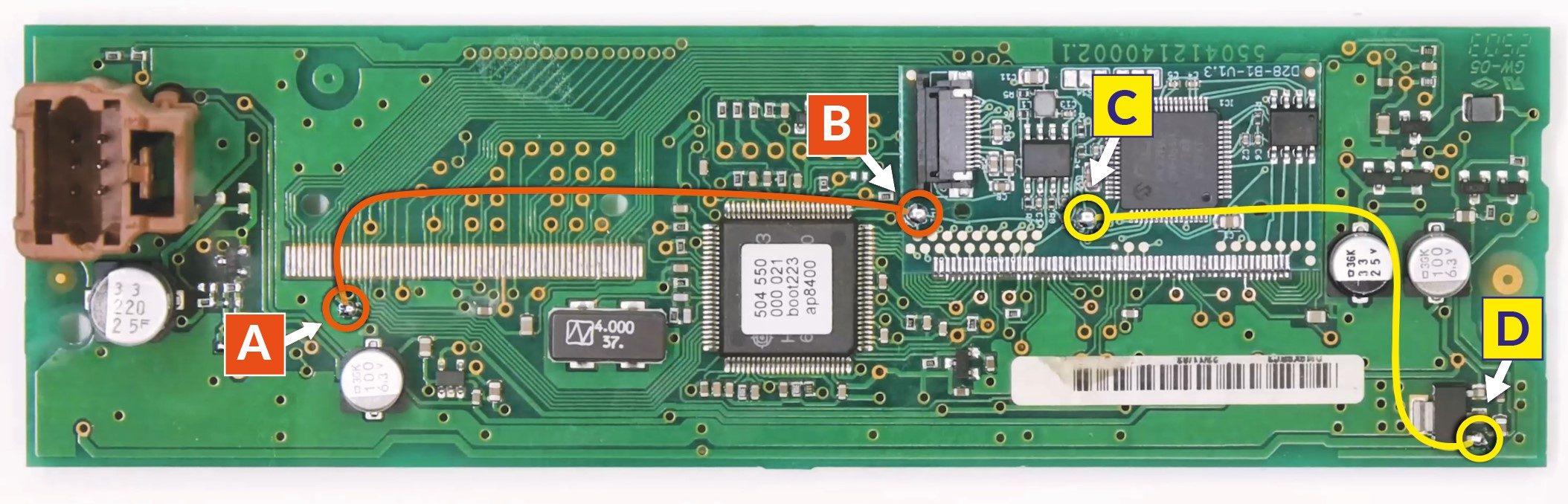

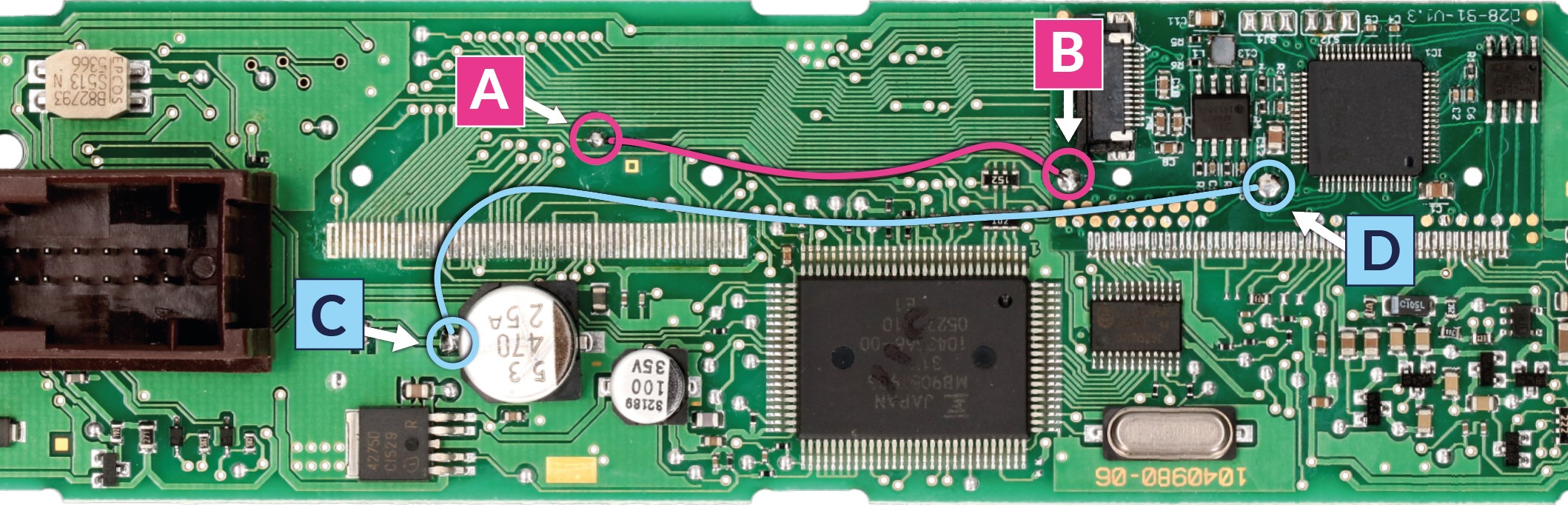

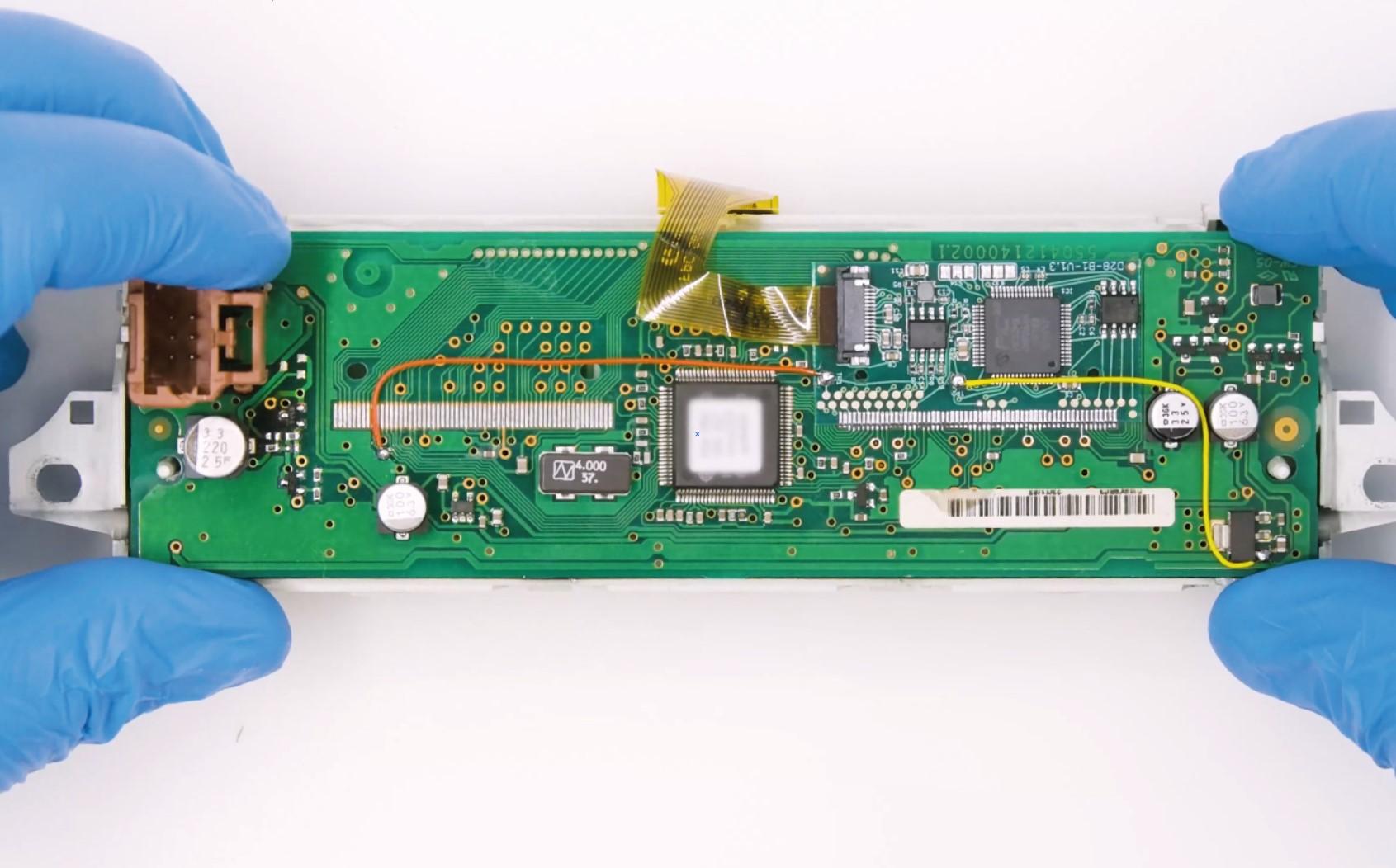

Löten Sie 2 Steckbrücken zwischen den Punkten A-B und C-D, wie auf dem oberen Foto gezeigt.
5

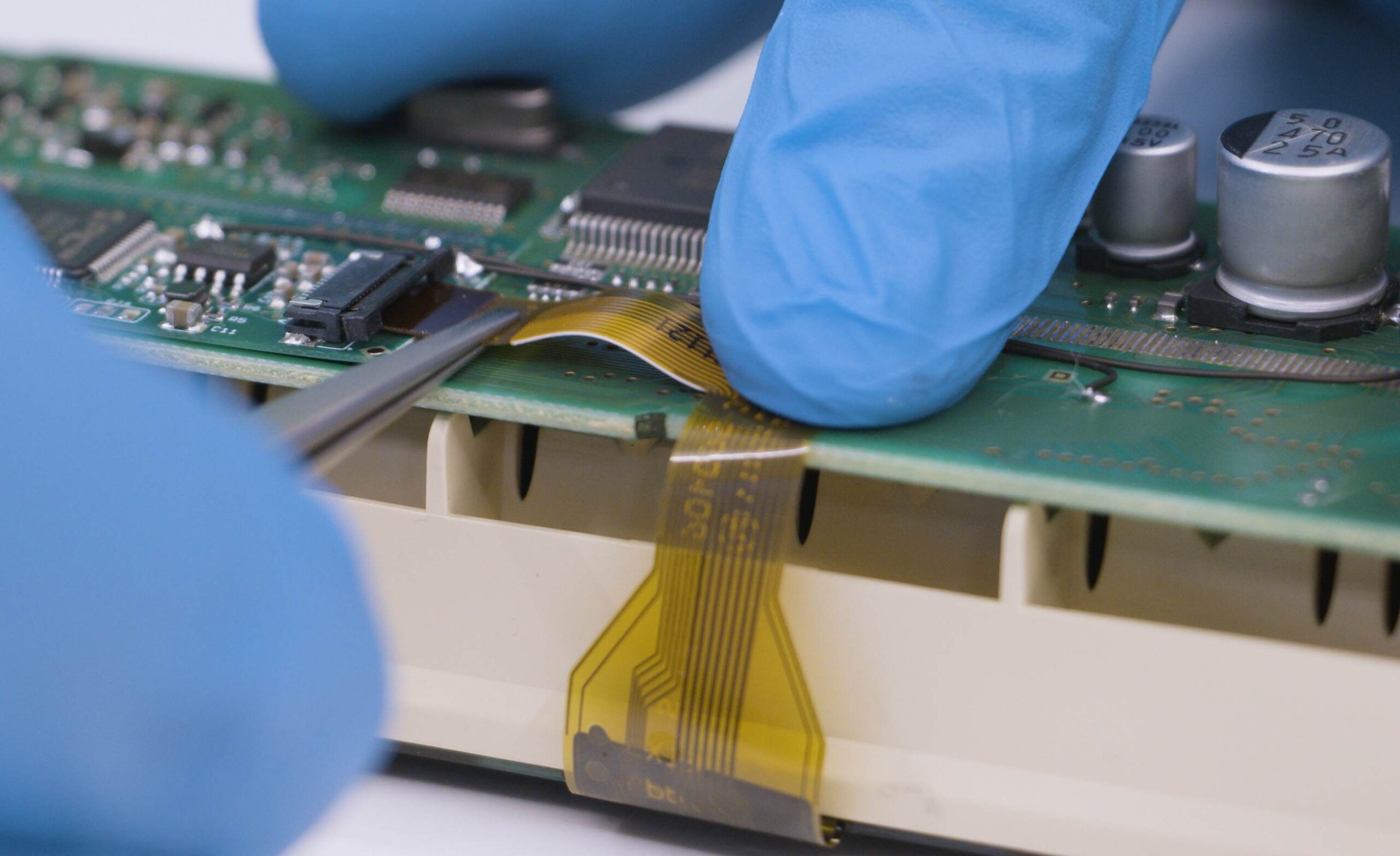

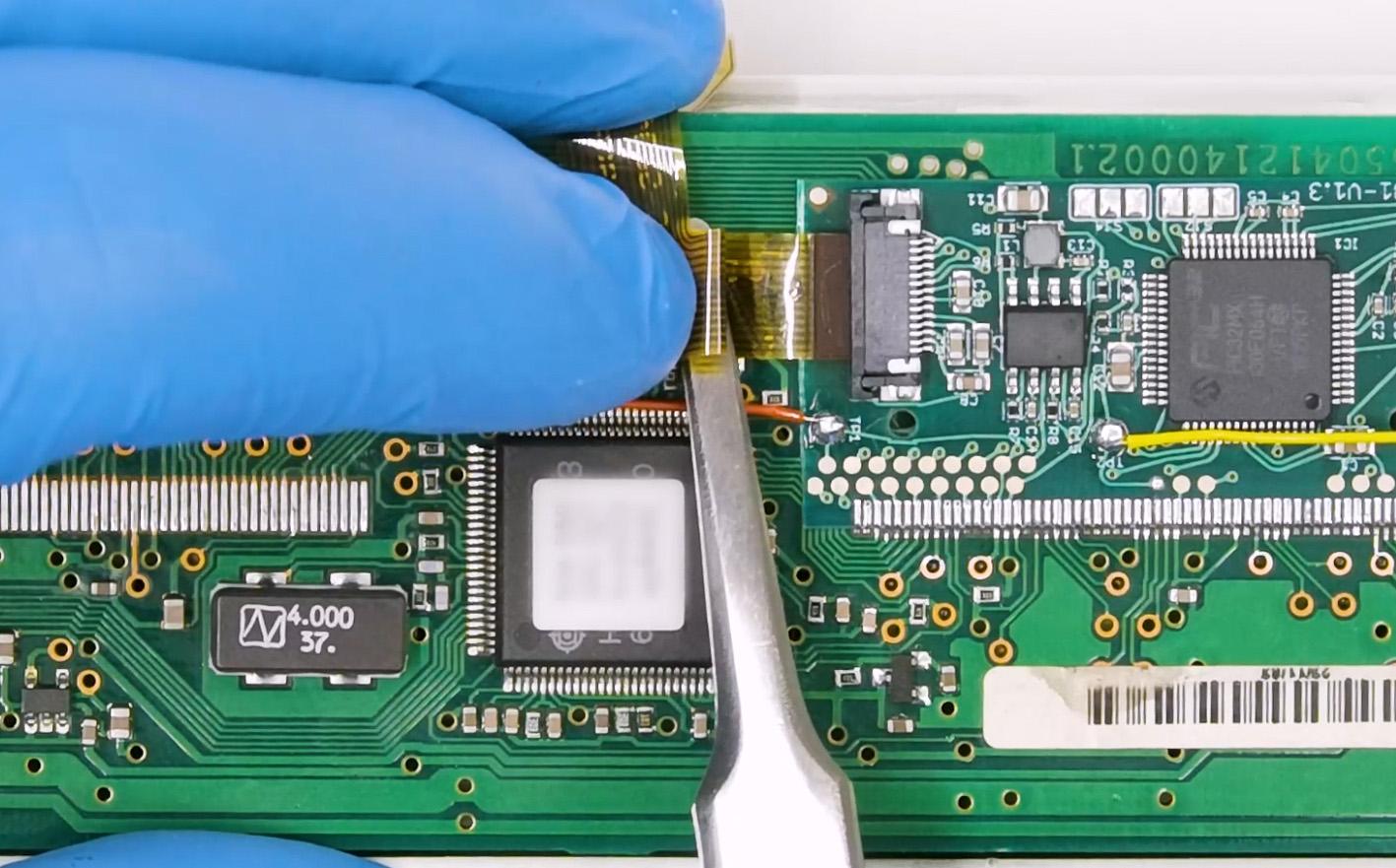

Stecken Sie das Flachbandkabel des neuen Displays mit den nach unten gerichteten Kontakten in den Platinen-Steckverbinder.
6

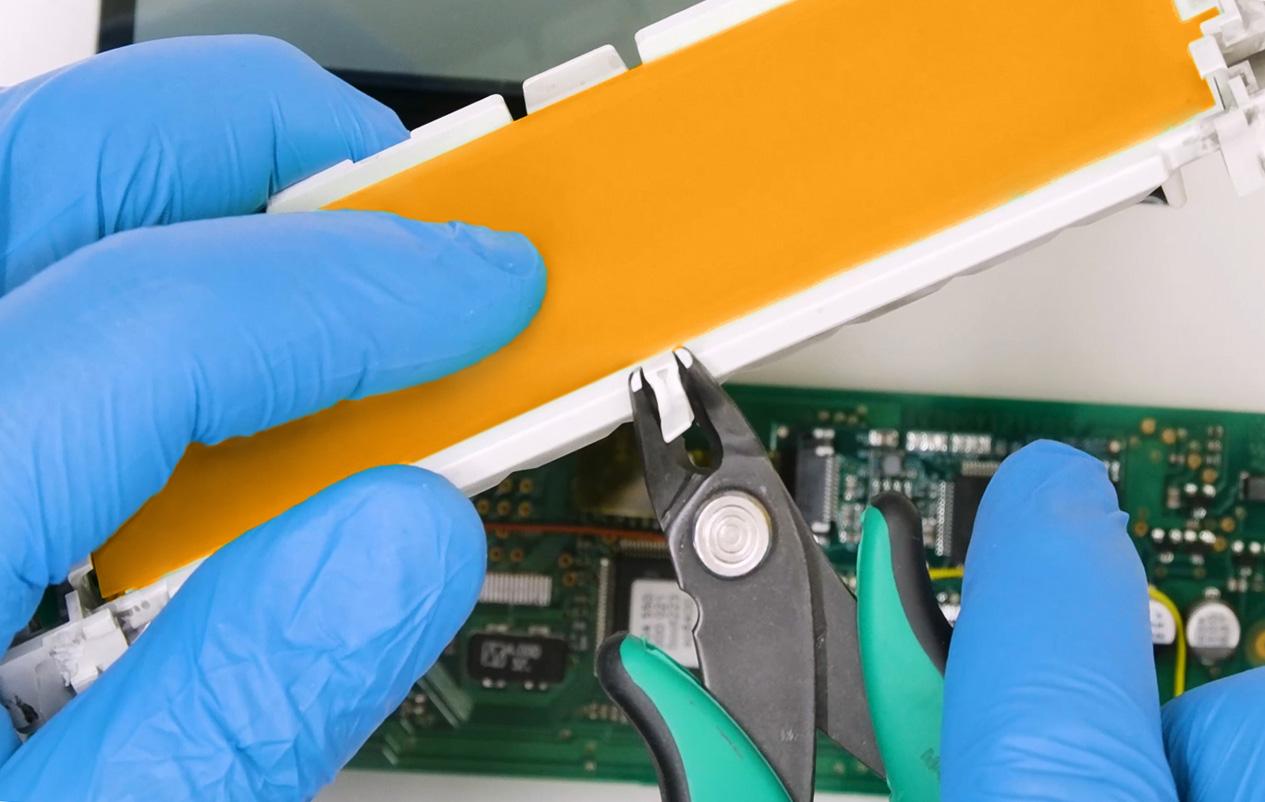

Schneiden Sie mit einem Drahtschneider die mittlere Lasche des Kunststoffsockels des Displays und alle anderen Kunststoffteile ab, die sich am neuen Flachbandkkabel befinden und es beim Zusammenbau beschädigen könnten.
7

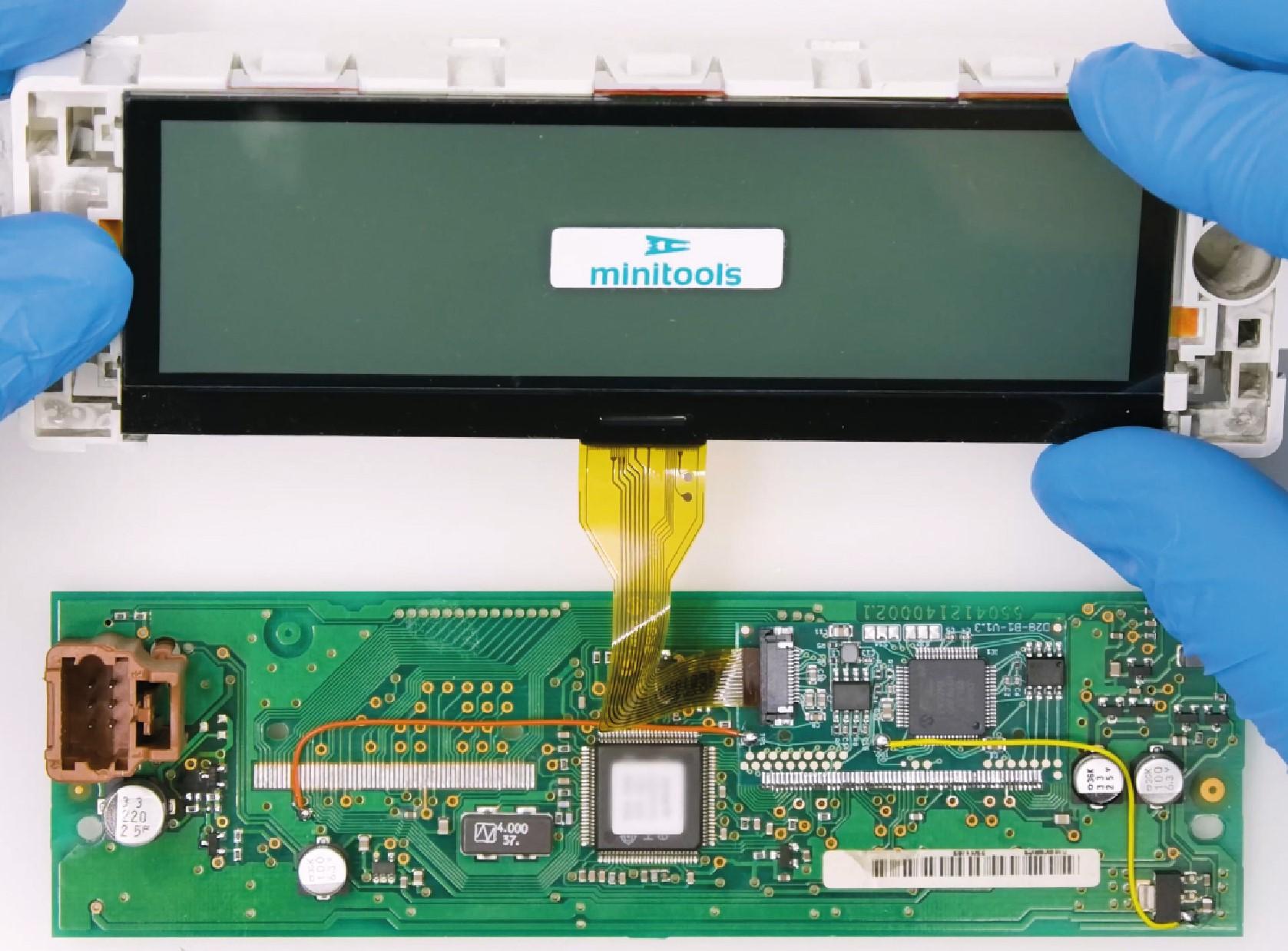

Entfernen Sie die hintere Schutzfolie und legen Sie das Display auf seinen Sockel.
8
Haken Sie die Platine wieder ein.
9
Falten Sie das Flachbandkabel vorsichtig, wie in der Abbildung dargestellt.
10

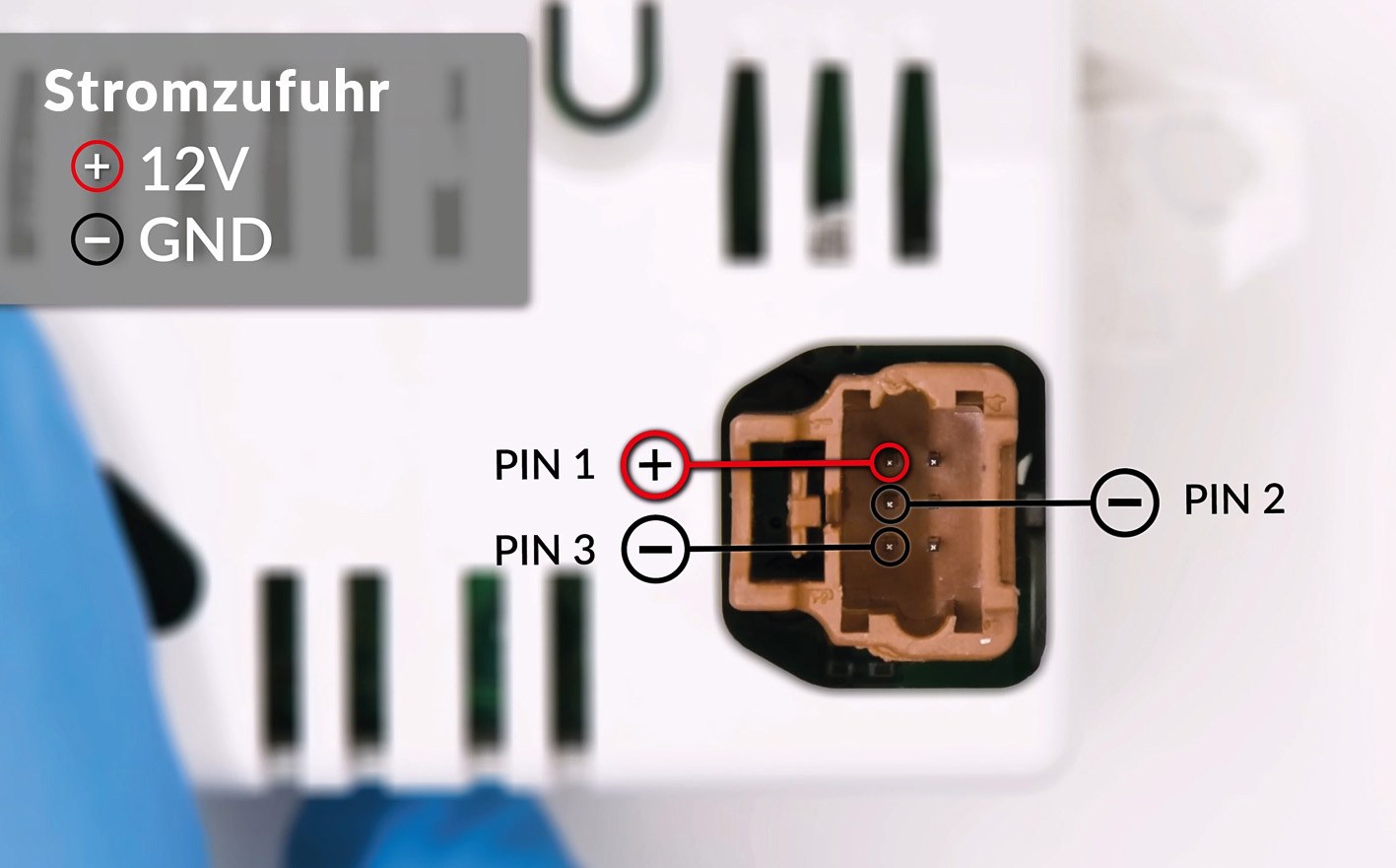

Bauen Sie das Modul wieder zusammen, entfernen Sie die vordere Schutzfolie
und versorgen Sie es mit Strom, wie in der Abbildung gezeigt.
11

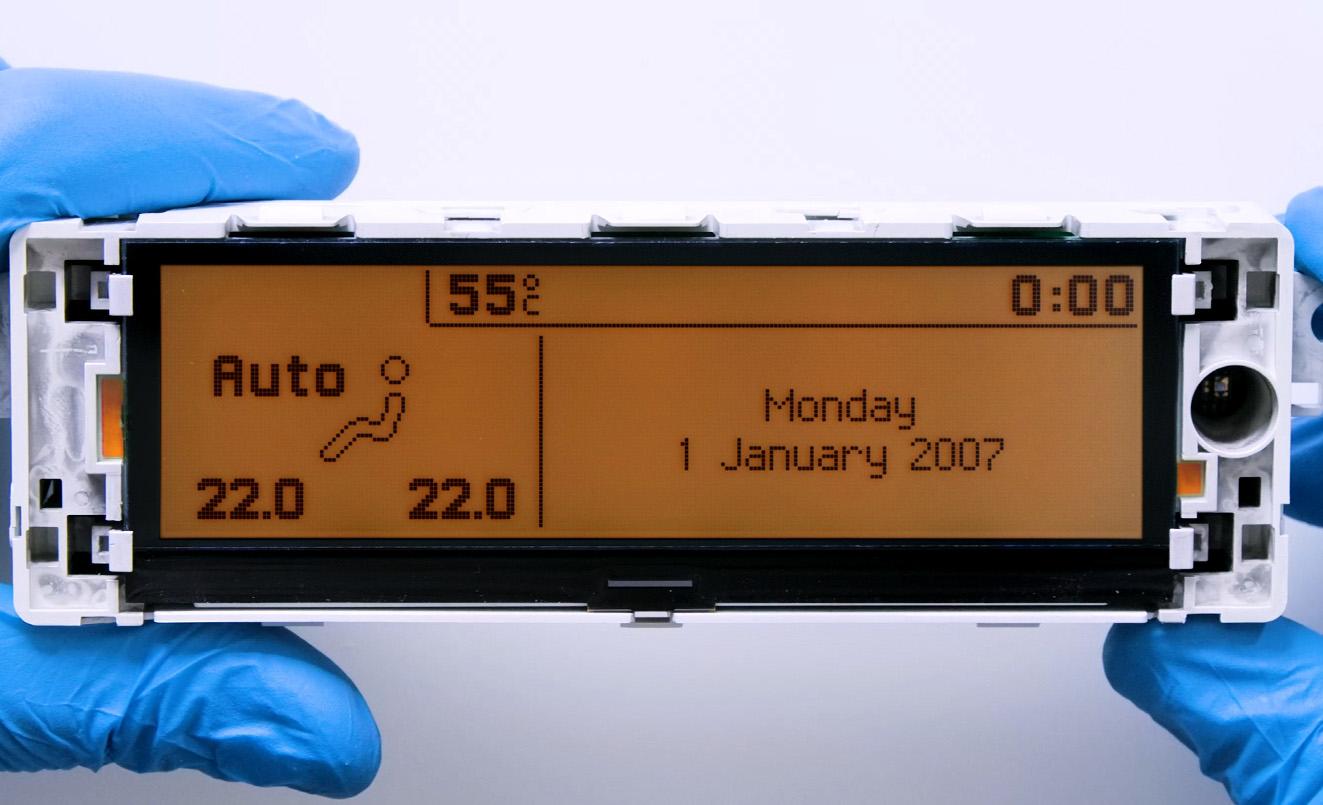

Wenn die angezeigten Informationen klar und scharf sind, wie in der Abbildung oben, ist das Problem gelöst. Andernfalls siehe Absatz “Probleme und Lösungen”.
Bemerkung: bei einigen Fahrzeugmodellen kann die Hintergrundbeleuchtung des Moduls grün sein.
Video Tutorial
Bordcomputer Reparatur Magneti Marelli bei Citroën, Fiat, Lancia, Peugeot und Toyota mit Minitools Display SEPDISP28P
Folgende Anleitung betrifft die

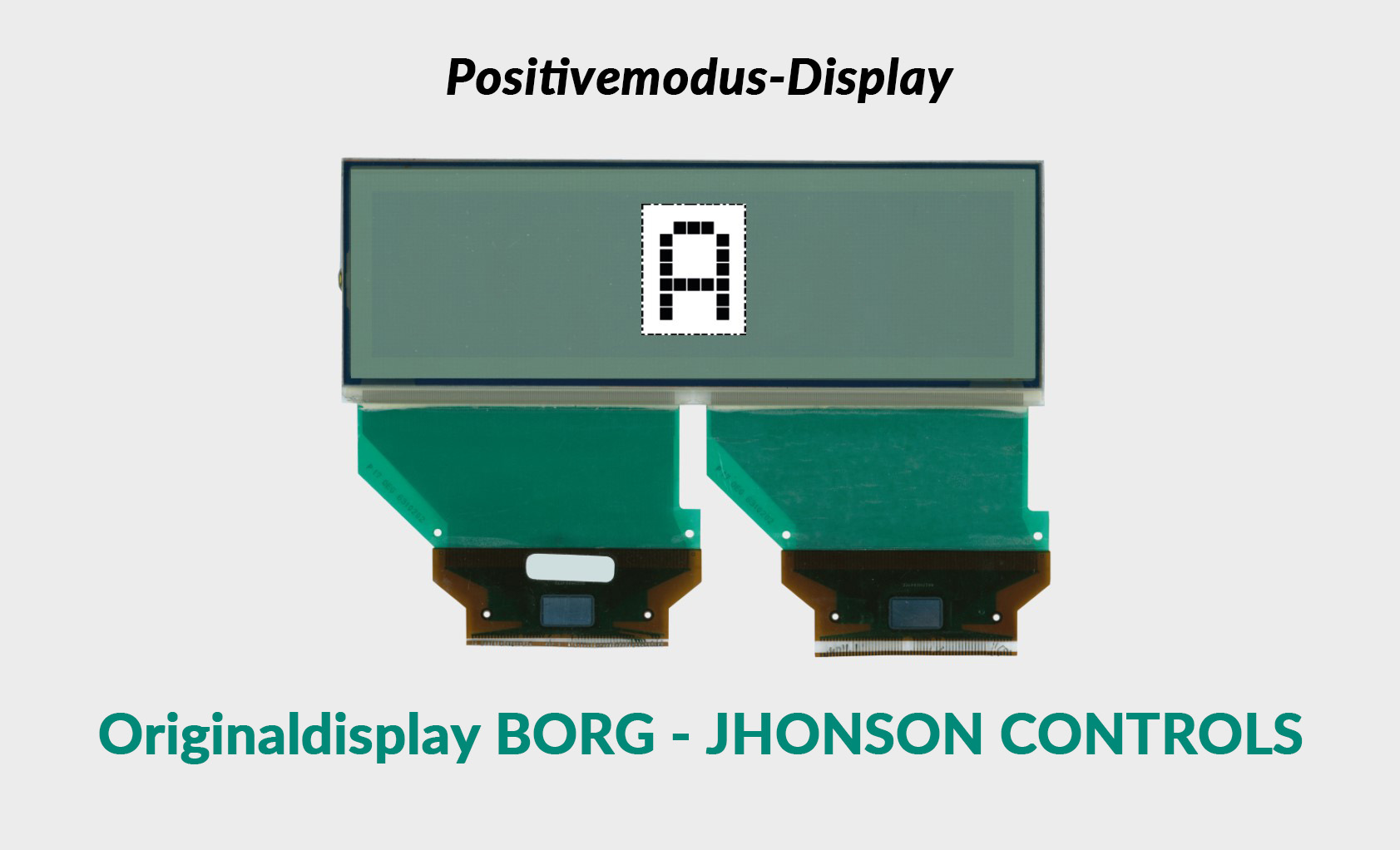

Borg - Johnson Controls Module
1
Entlöten Sie das Originaldisplay mit einem Heißluftentlötgerät (Abb. 5).
Reinigen Sie die Kontakte mit Entlötlitze, um überschüssiges Zinn zu entfernen (Abb. 6). Zur leichteren Reinigung kann eine mäßige Menge Flussmittel verwendet werden. Zum Schluss wird die Reinigung mit Lösungsmittel abgeschlossen.
2
Wichtig: richten Sie die Platine so aus, dass der Stecker sich auf der linken Seite befindet, und setzen Sie die kleine Platine der neuen Anzeige auf der rechten Seite ein (Abb. 7).

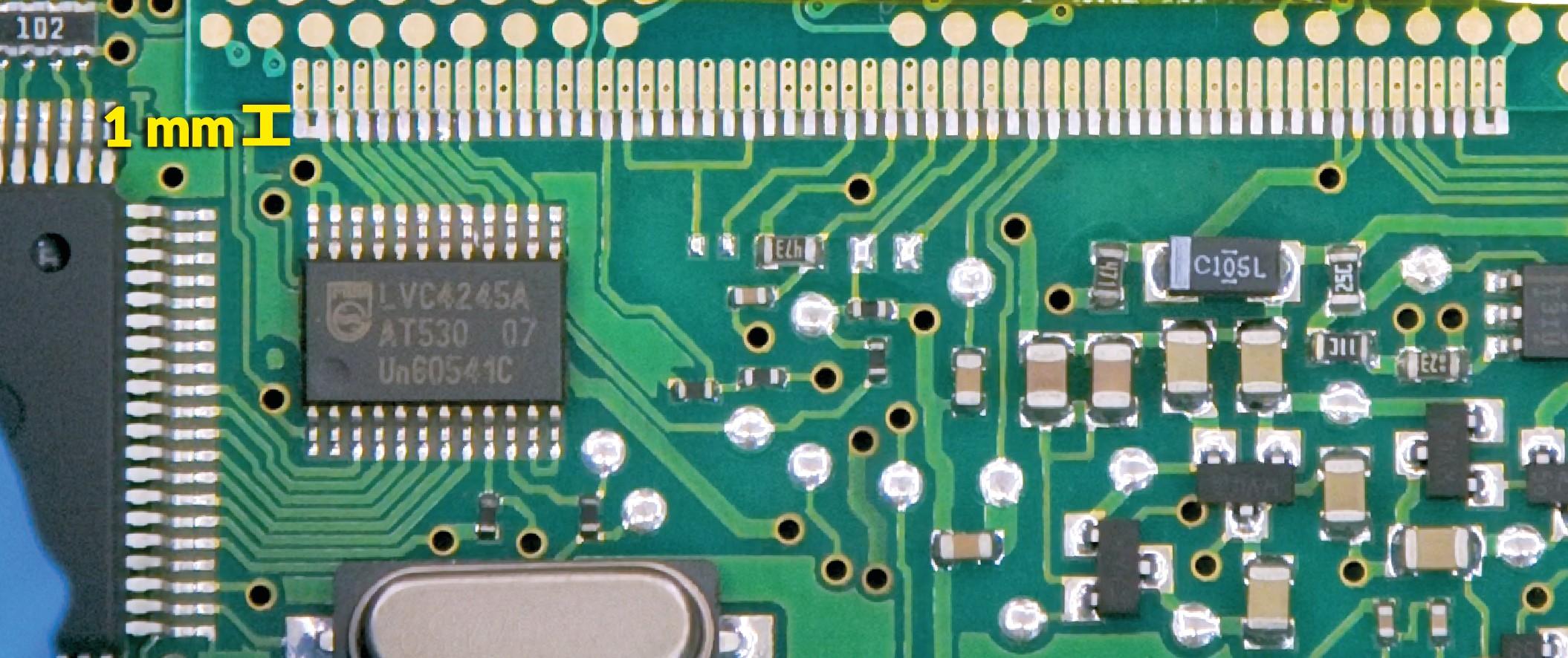

Legen Sie die kleine Platine mit einem Abstand von 1 mm, wie in Abbildung 8 dargestellt.
3
Löten Sie die Pins einzeln mit 0,3 mm dünnem Zinn und Nadelspitze bei 350°C. In diesem Fall ist die Verwendung von Flussmittel durch unerfahrenes Personal nicht empfohlen: eine unsachgemäße Verwendung könnte die Platine irreparabel beschädigen.

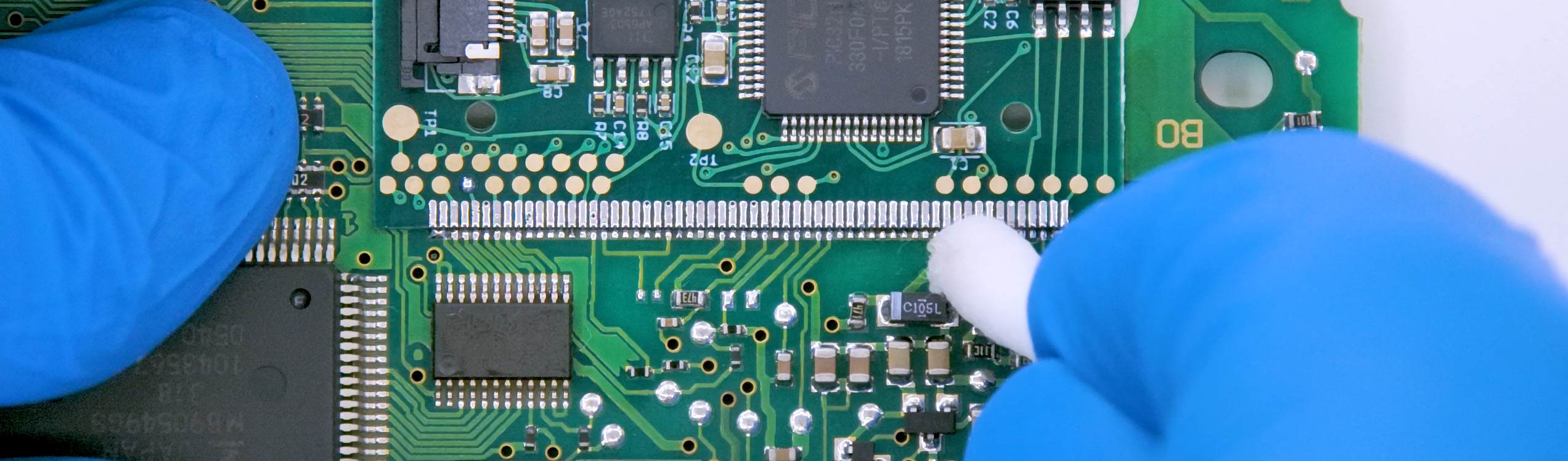

Nach dem Löten kann man mit Lösungsmittel reinigen.
4
Löten Sie 2 Steckbrücken zwischen den Punkten A-B und C-D, wie auf dem oberen Foto gezeigt.
5

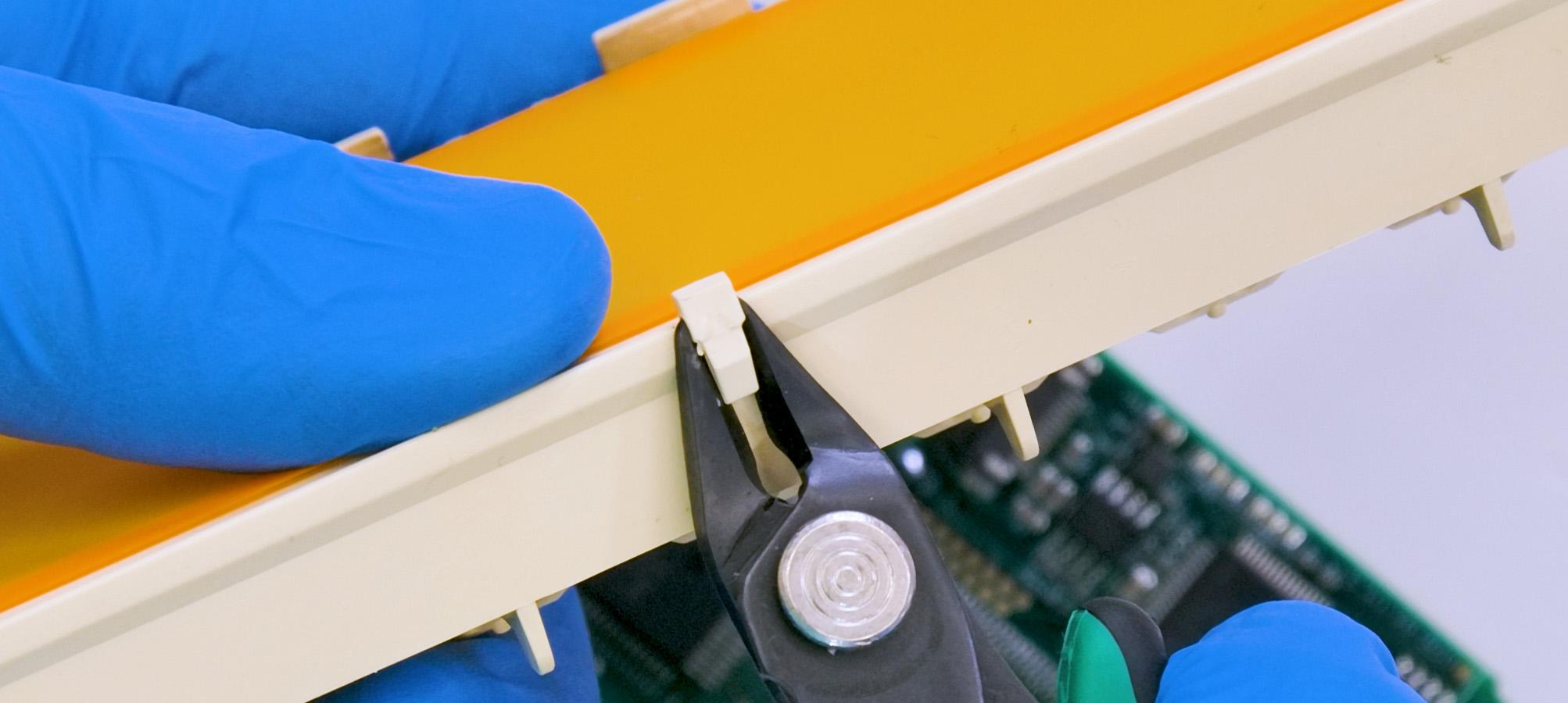

Mit einem Drahtschneider schneiden Sie die mittlere Lasche des Kunststoffsockels des Displays und alle anderen Kunststoffteile ab, die sich am neuen Flachbandkabel befinden und es beim Zusammenbau beschädigen könnten.
6
Entfernen Sie die hintere Schutzfolie und legen Sie das Display auf den entsprechenden Sockel.
7
Stecken Sie das Flachbandkabel des neuen Displays mit den nach unten gerichteten Kontakten in den Platinen-Steckverbinder. Bauen Sie das Modul wieder zusammen; dabei bitte beachten, dass das Flachbandkabel nicht beschädigt wird. Schließlich entfernen Sie die Frontfolie des Displays.
8

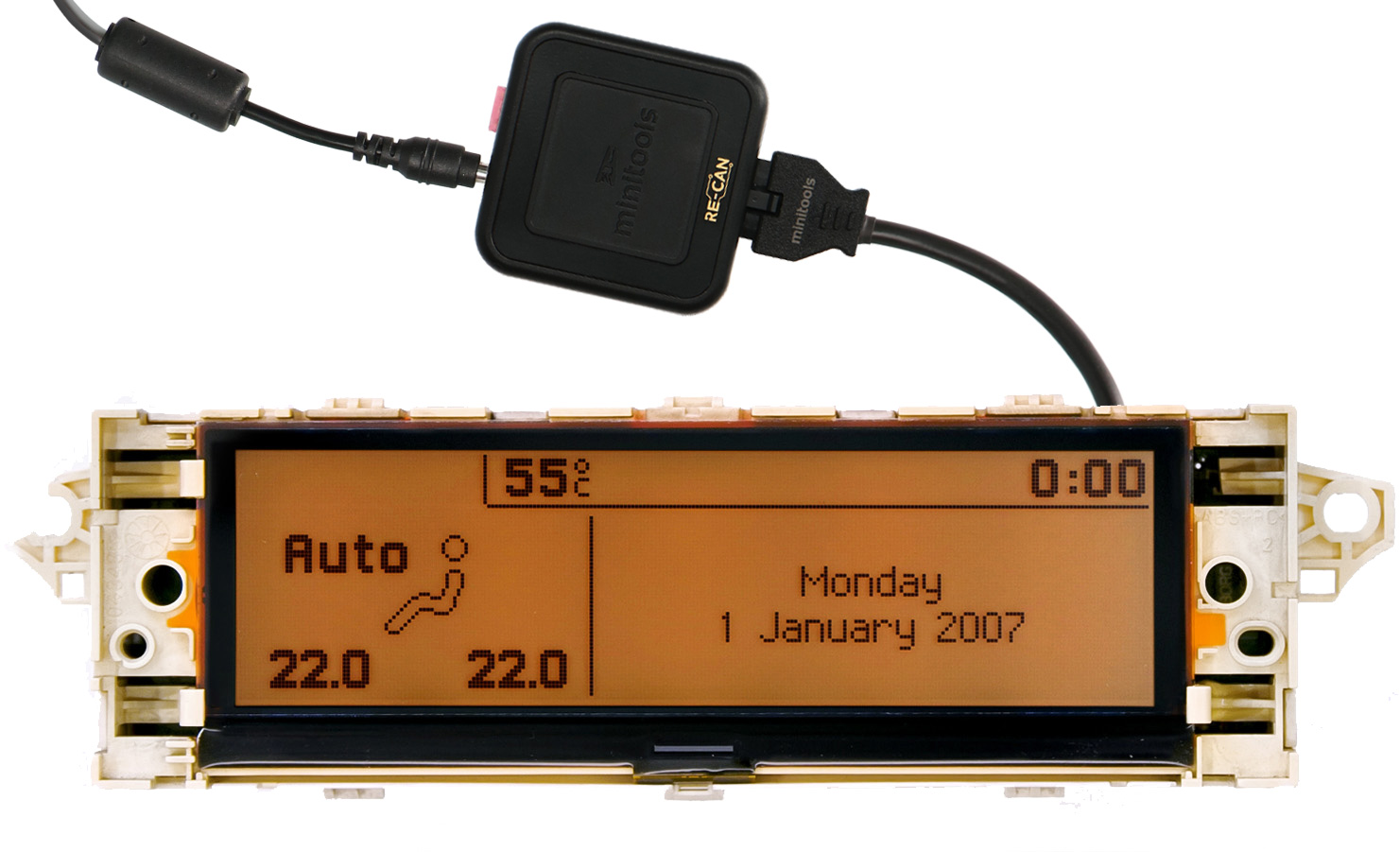

Versorgen Sie das Kombiinstrument mit Strom mit Hilfe des Minitools CAN BUS Generators SEP-CAN-INFO1.
Wenn die angezeigten Informationen klar und deutlich sind, wie in der Abbildung oben, ist das Problem gelöst. Wenn nicht, siehe den nächsten Abschnitt „PROBLEME UND LÖSUNGEN“.
Probleme und Lösungen
(für Magneti Marelli, Borg Johnson Controls)

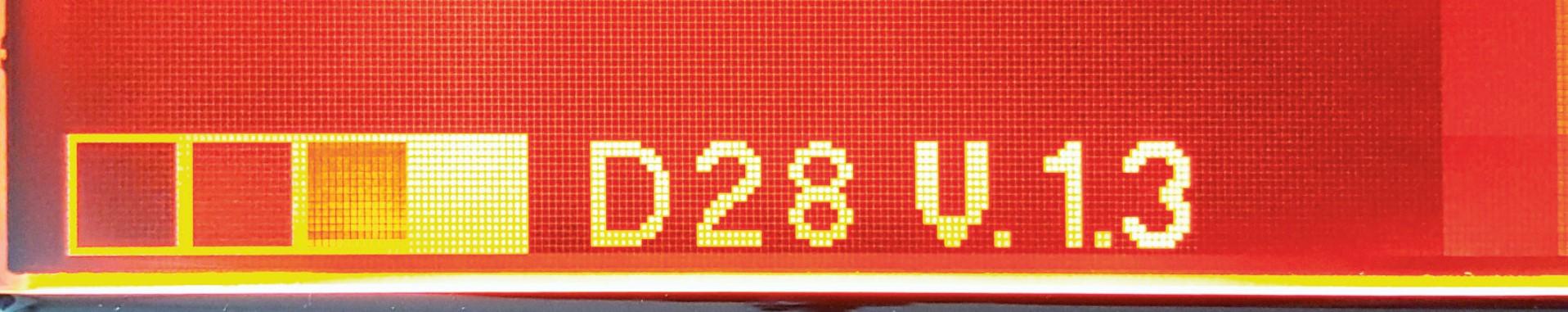

Wenn auf dem Display das in der Abbildung 9 angezeigte Zeichen erscheint, wurde die Platine höchstwahrscheinlich nicht richtig verlötet. Es empfiehlt sich, die Lötstellen erneut zu überprüfen.

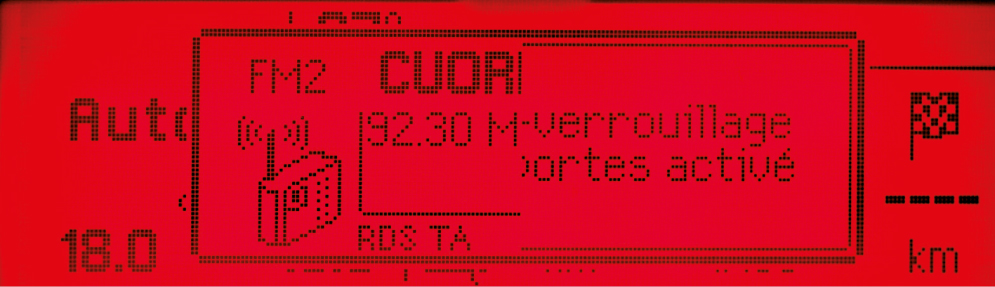

Bei einigen Fahrzeugmodellen können nach dem Testen des Moduls überlappende oder unvollständige Informationen angezeigt werden, wie in Abbildung 10.

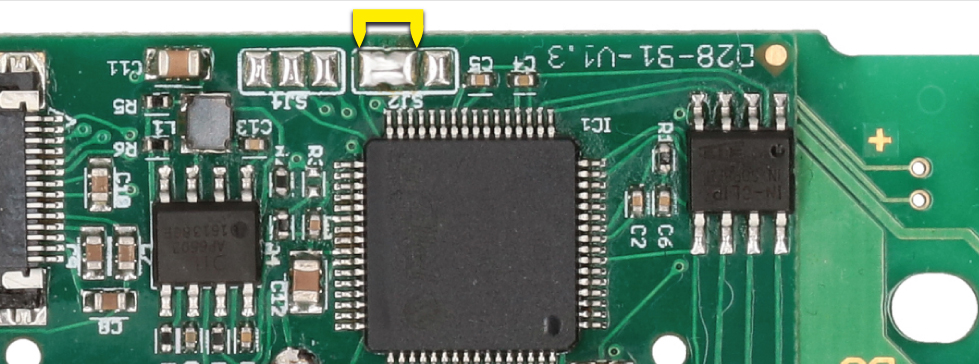

In diesem Fall überbrücken Sie die Pads mit Zinn, wie in Abbildung 11 abgebildet.
Bemerkung:
Wenn nach dem Einschalten des Moduls auf dem Display keine Informationen angezeigt werden, bitte die Lötstellen prüfen.
Wenn das Problem nach diesen Kontrollen weiterhin besteht, senden Sie bitte ein Foto der eingebauten Platine an info@minitools.com.
Die Techniker bei Minitools stehen Ihnen zur Unterstützung bei der Reparatur jederzeit zur Verfügung.
