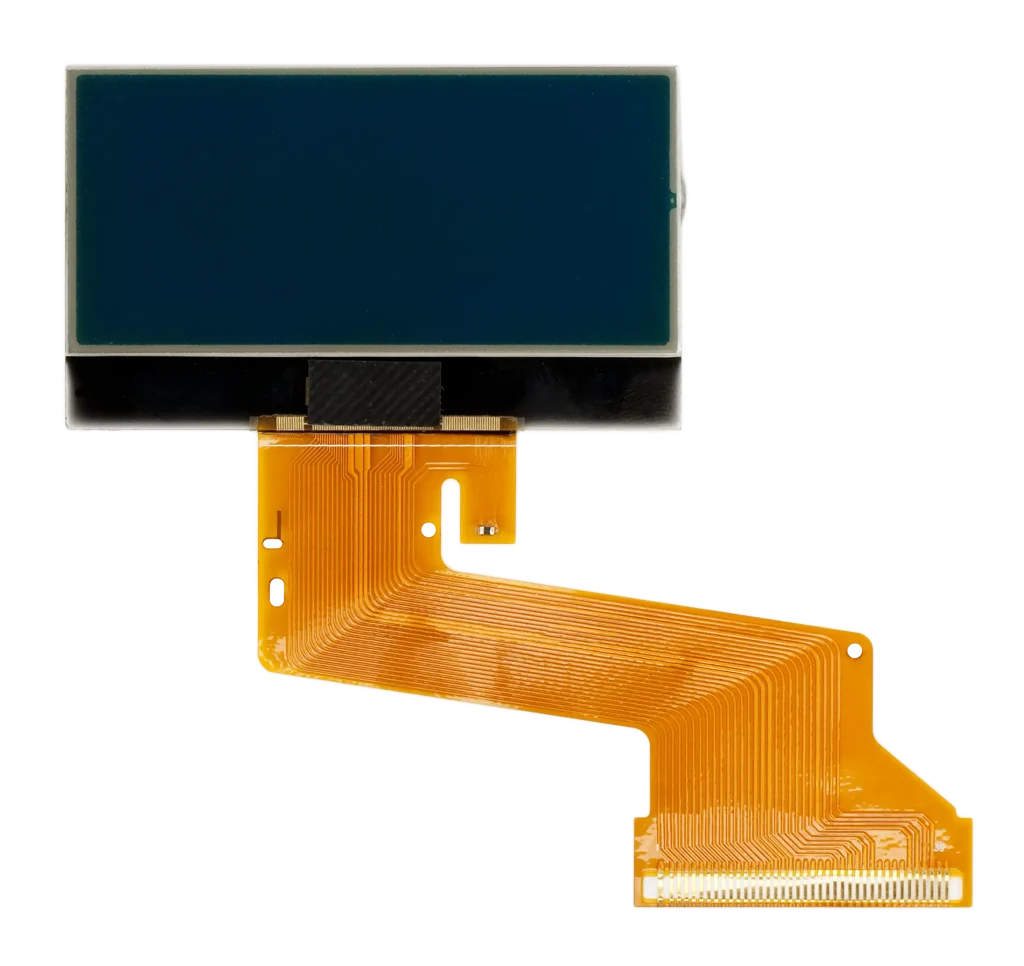

SEPDISP17B
Änderungsanleitung
Hinweis: zum Austausch des Displays sind gutes handwerkliches Geschick und Erfahrung im Löten erforderlich.
Für die korrekte Funktion des Displays SEPDISP17B ist folgende Änderung erforderlich

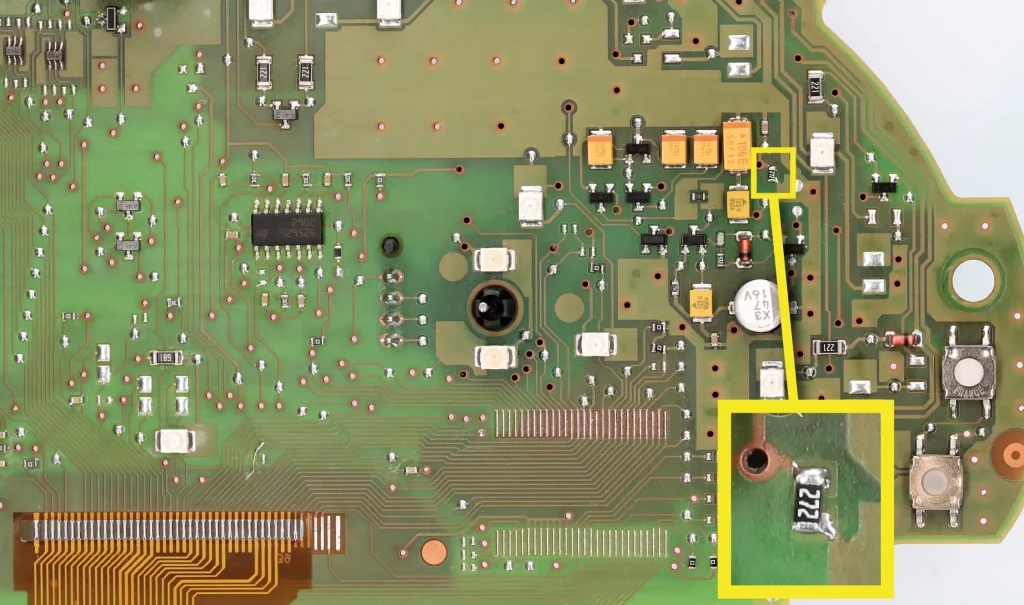

Nach dem Austausch der Anzeige den in Abbildung 1 gezeigten Widerstand auslöten und durch einen 2,7-kOhm-Widerstand ersetzen (2 Widerstände sind im Lieferumfang des Minitools-Kits enthalten, einer davon ist extra).
Test

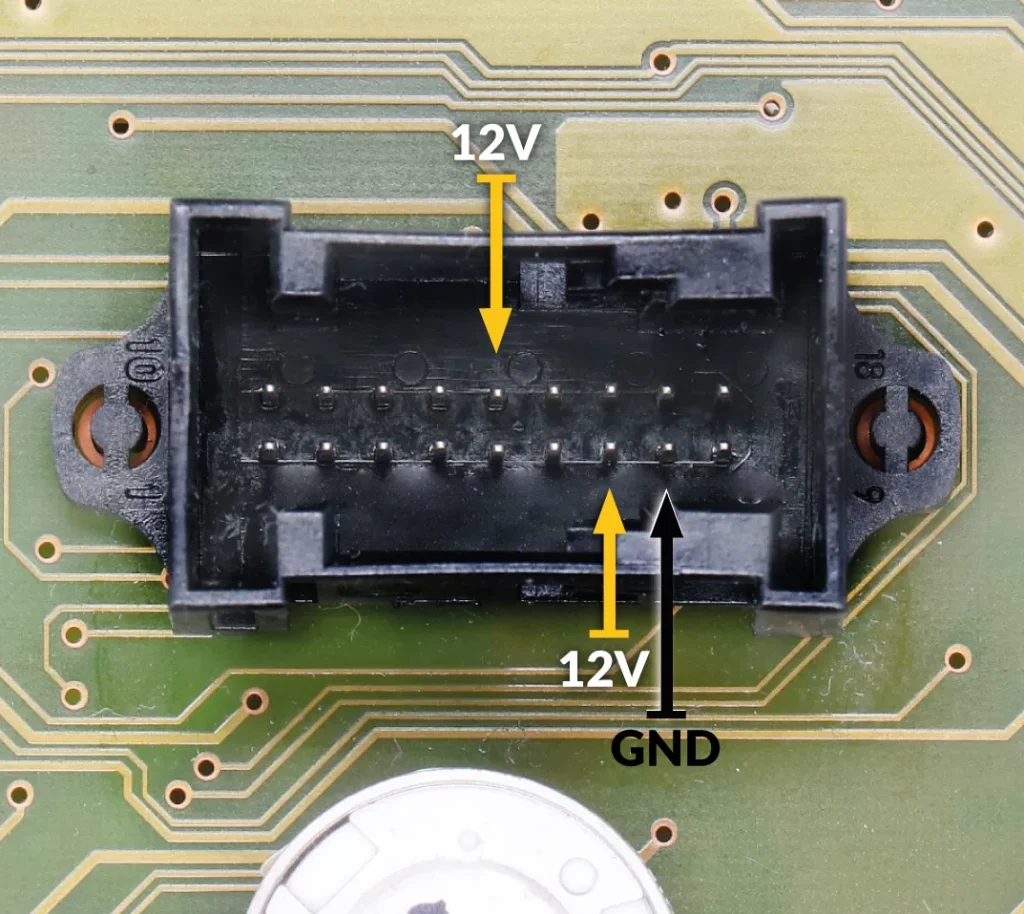

Versorgung:
• Pin 7, Pin 14: +12V;
• Pin 8: GND.
