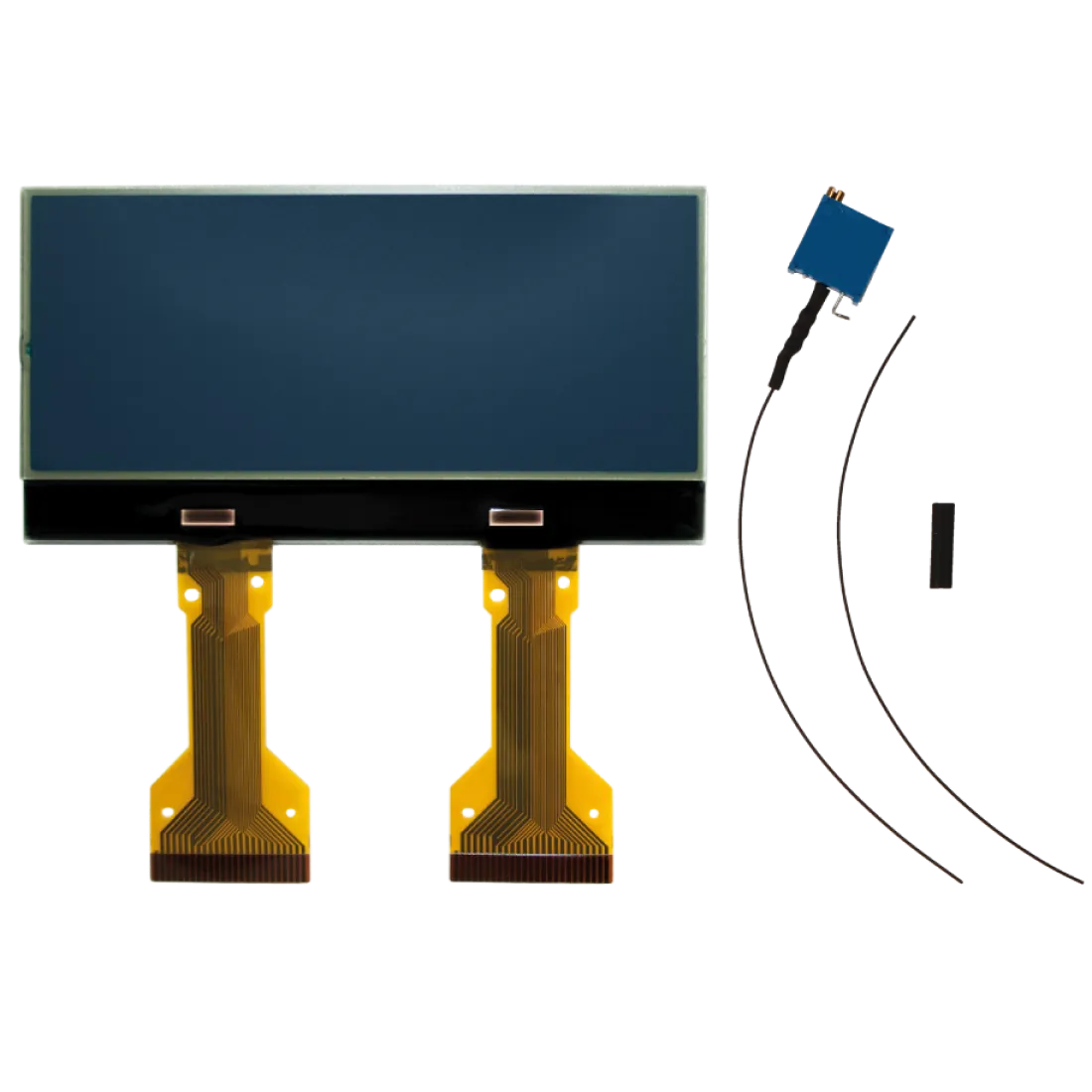

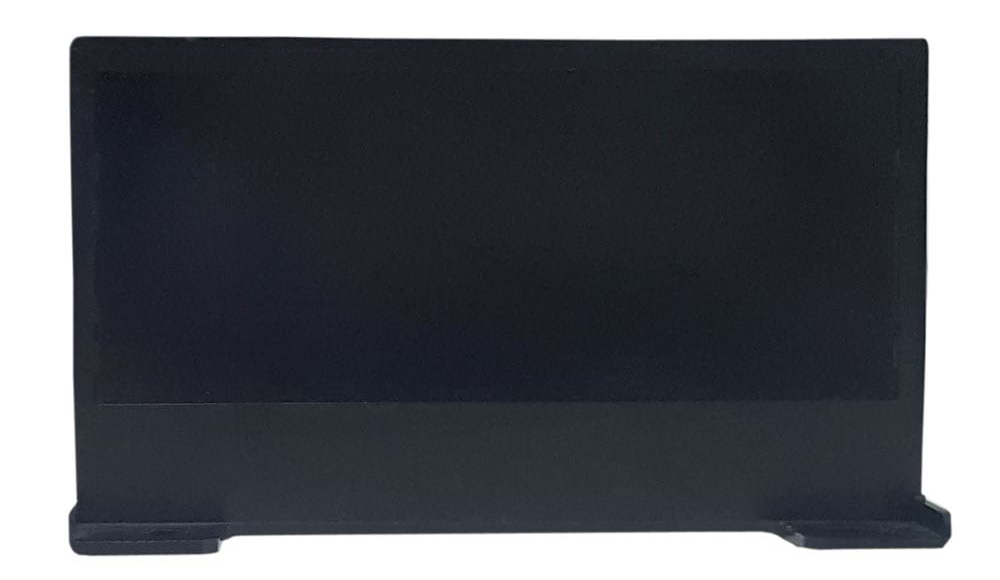

SEPDISP04
mit Änderungskit geliefert
Änderungsanleitung für das Alfa Romeo 156/147 Display
Achtung: diese Schritte sind nur erfahrenem Personal zu empfehlen.
Vor dem Einbau des neuen Displays SEPDISP04 bitte folgende Anweisungen sorgfältig lesen.
Keine Schritte überspringen.
Anzeigesteuerung ALFA ROMEO 156 INFOCENTER

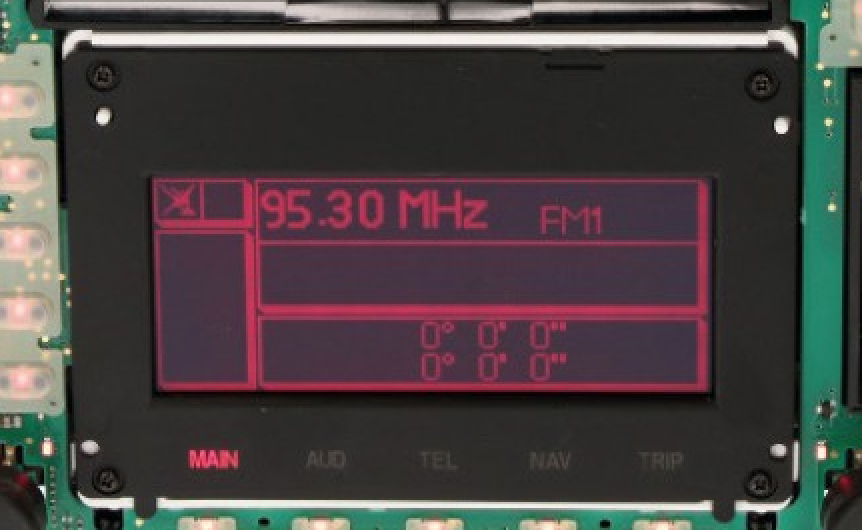

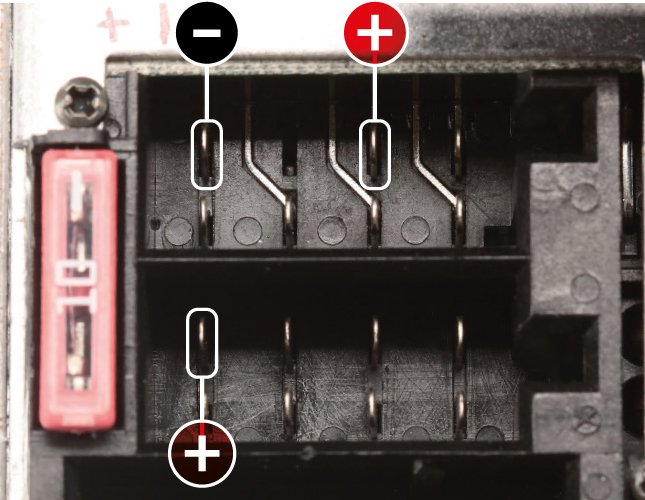

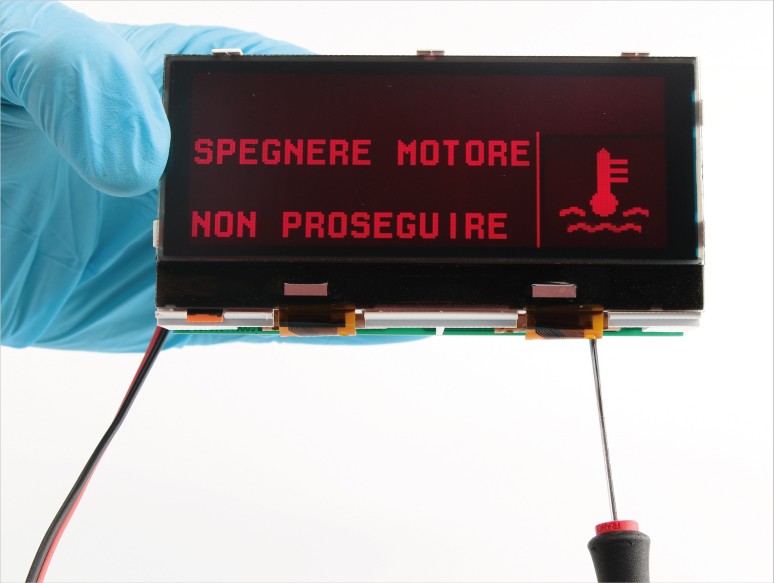

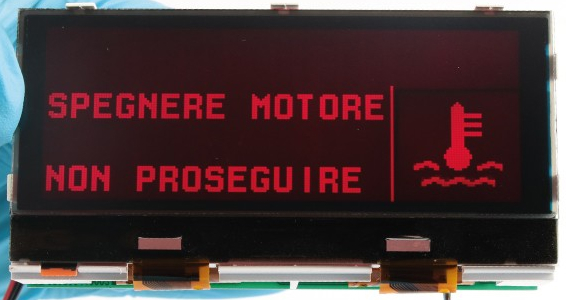

Nach dem Einbau des neuen Minitools Displays bitte das Infocenter mit Strom versorgen (Abb. 1) und überprüfen, dass die Infos deutlich zu sehen sind, wie in der Abbildung 2 gezeigt.
Im Gegenfall bitte alle Schritte unter dem Abschnitt “ALFA ROMEO 156 Infocenter” befolgen.
Anzeigesteuerung ALFA ROMEO 147 Navi

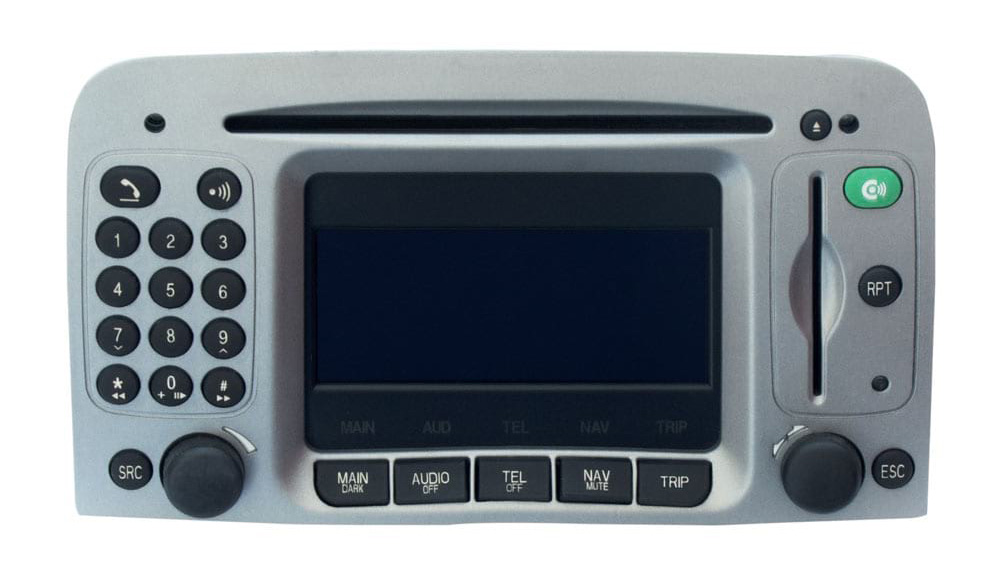

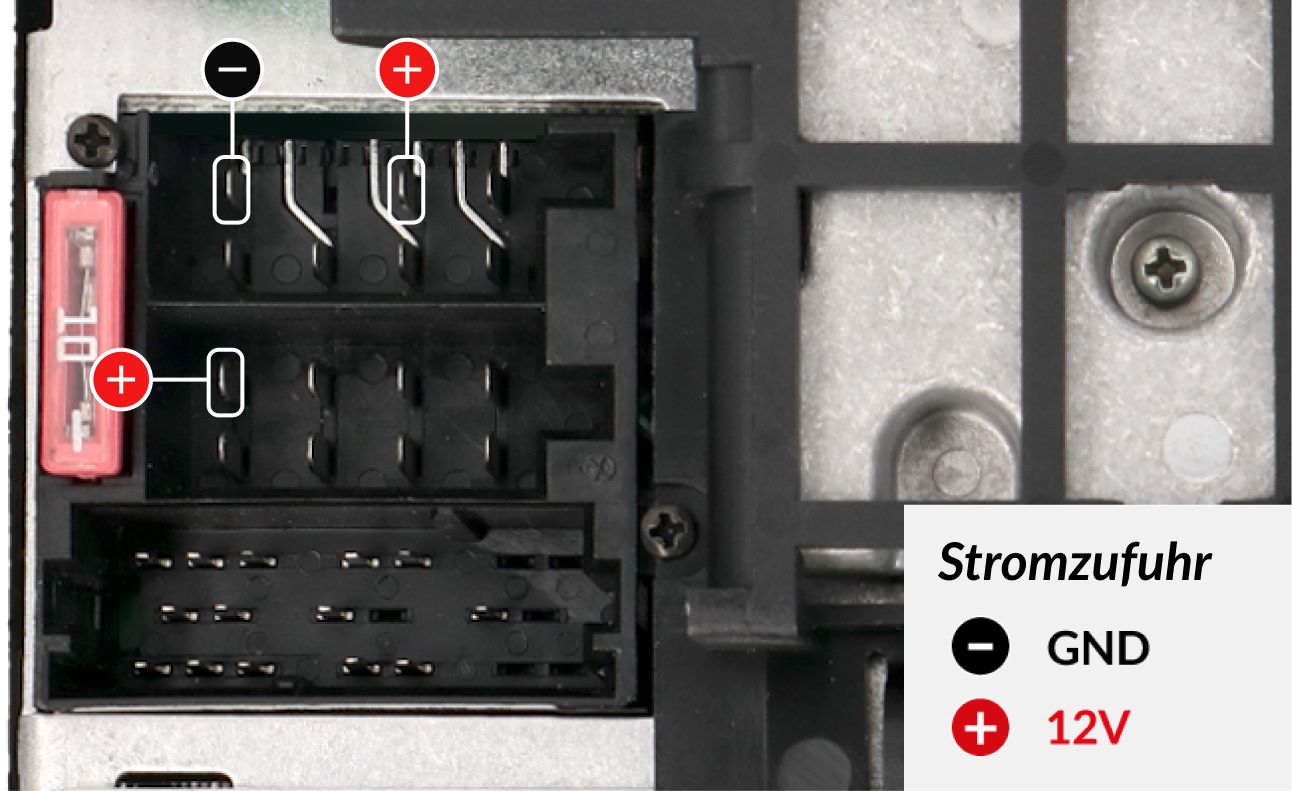

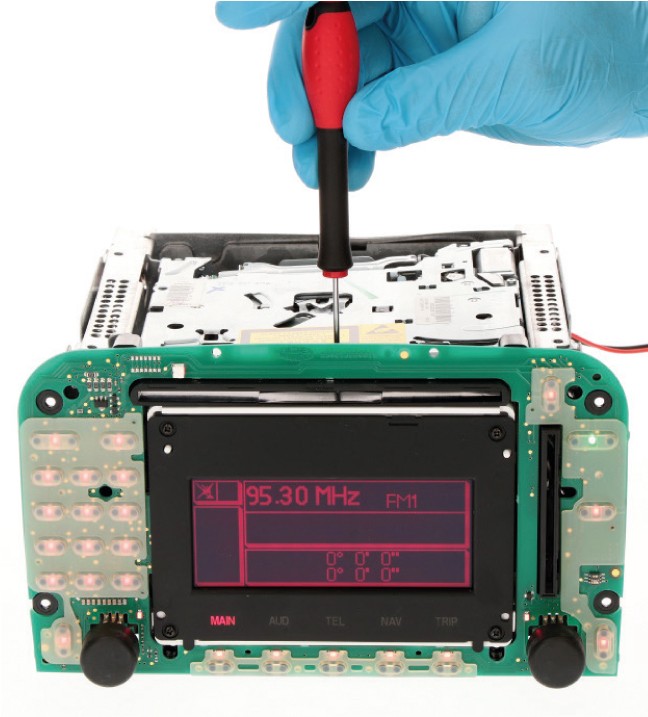

Nach dem Einbau des neuen Minitools Displays bitte das Navi mit Strom versorgen (Abb. 3) und überprüfen, dass die Infos deutlich zu sehen sind, wie in der Abbildung 4 gezeigt.
Im Gegenfall bitte alle Schritte unter dem Abschnitt “ALFA ROMEO 147 Autoradio/Navi ” befolgen.
Anzeigesteuerung Alfa romeo 156 Infocenter
Bemerkung: Für das ALFA ROMEO 147 Autoradio / Navi, hier klicken.
Achtung: diese Schritte sind nur erfahrenem Personal zu empfehlen.
1

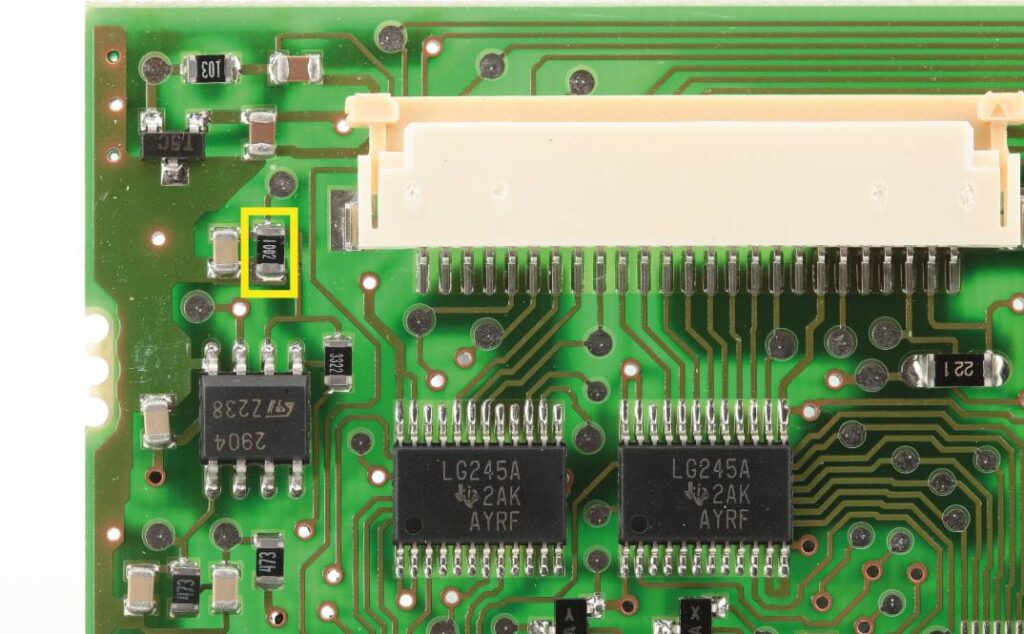

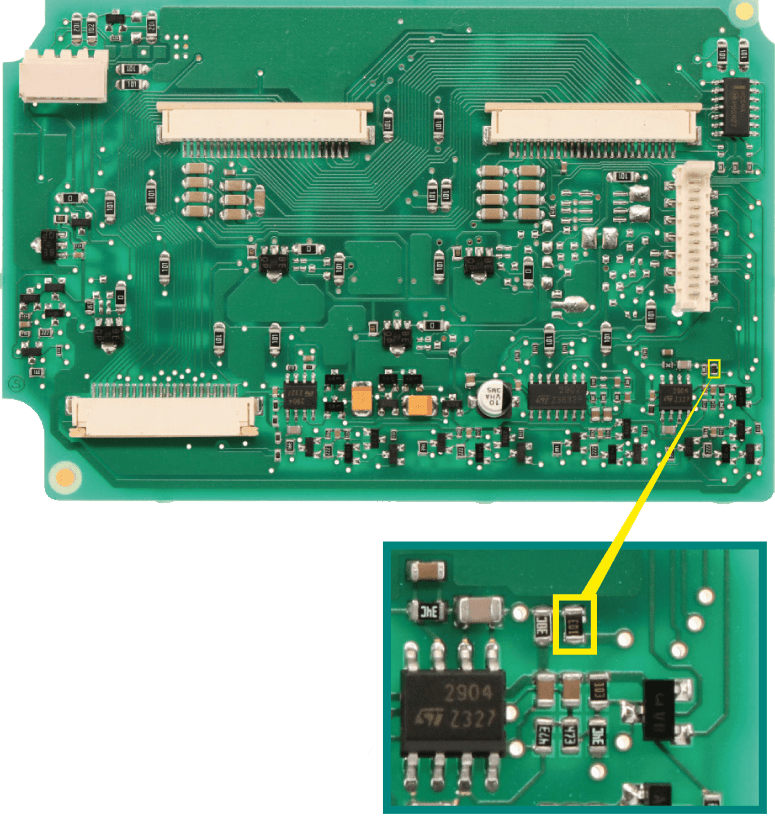

Nach dem Ausbau vom Originaldisplay kann der Widerstand in der Abbildung 1 entfernt werden.
2

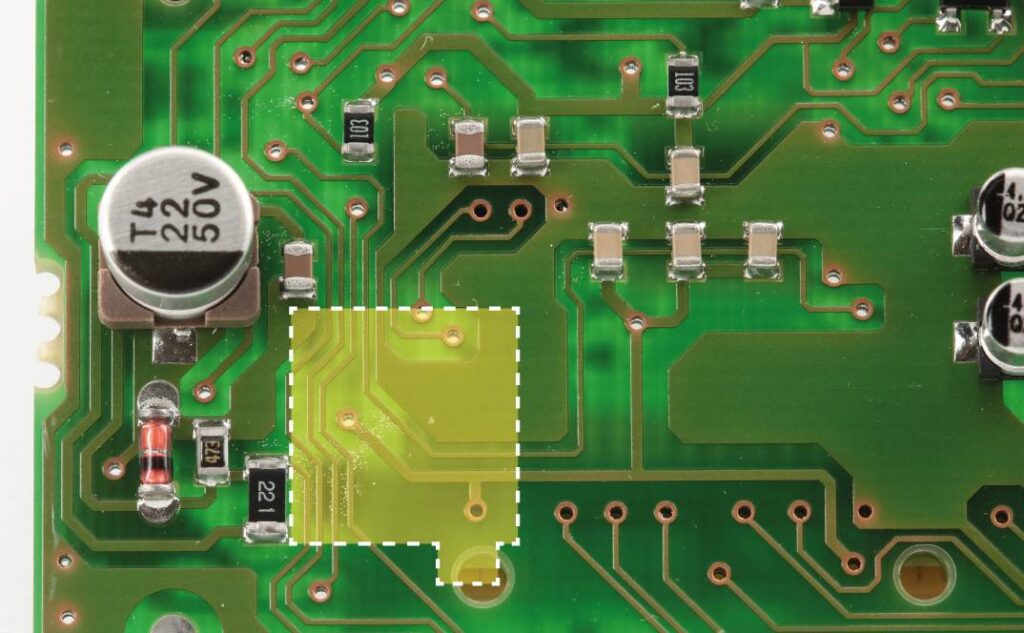

Den Trimmer (im Lieferumfang enthalten) an der in Abbildung 2 gezeigten Stelle positionieren und ihn mit dem doppelseitigen Klebeband auf der Rückseite befestigen.
3

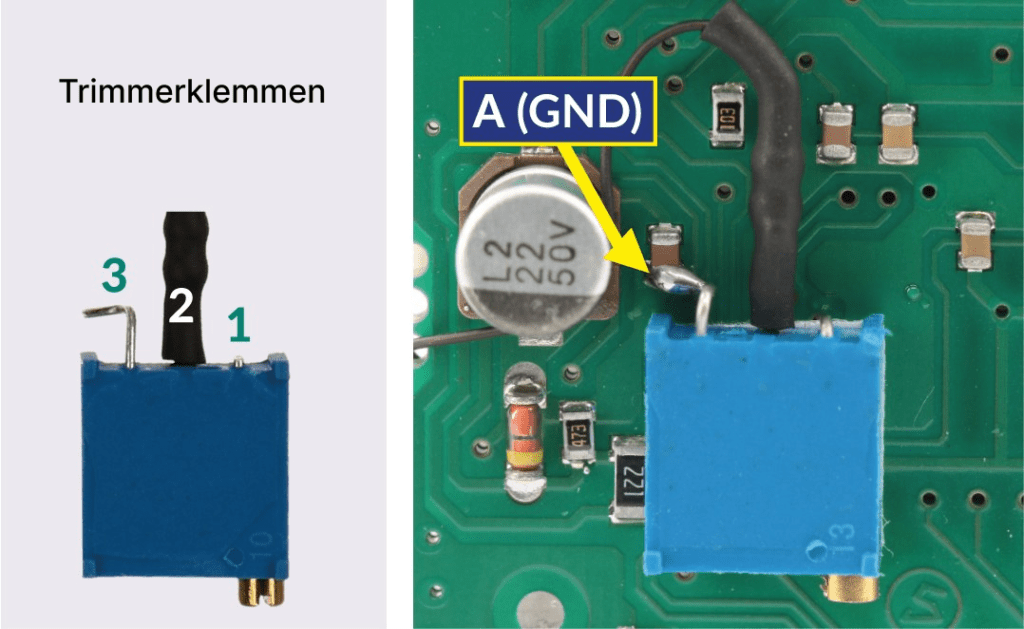

Die Klemme 3 des Trimmers an den Punkt A (GND) (Abb.3) und die Klemme 2 an den Punkt B auf der Rückseite der Platine (Abb.4) löten.
4

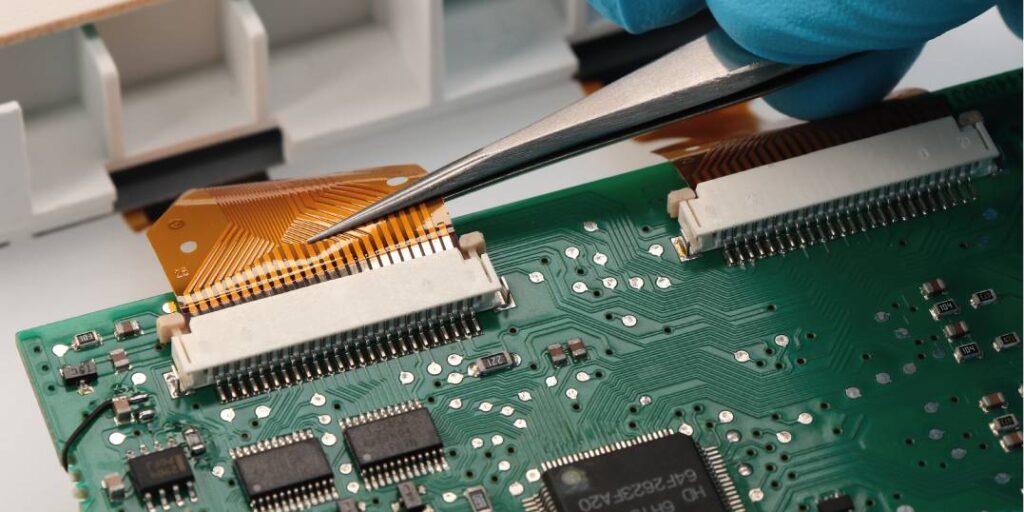

Das neue Minitools-Display wie in Abbildung 5 dargestellt anschließen.

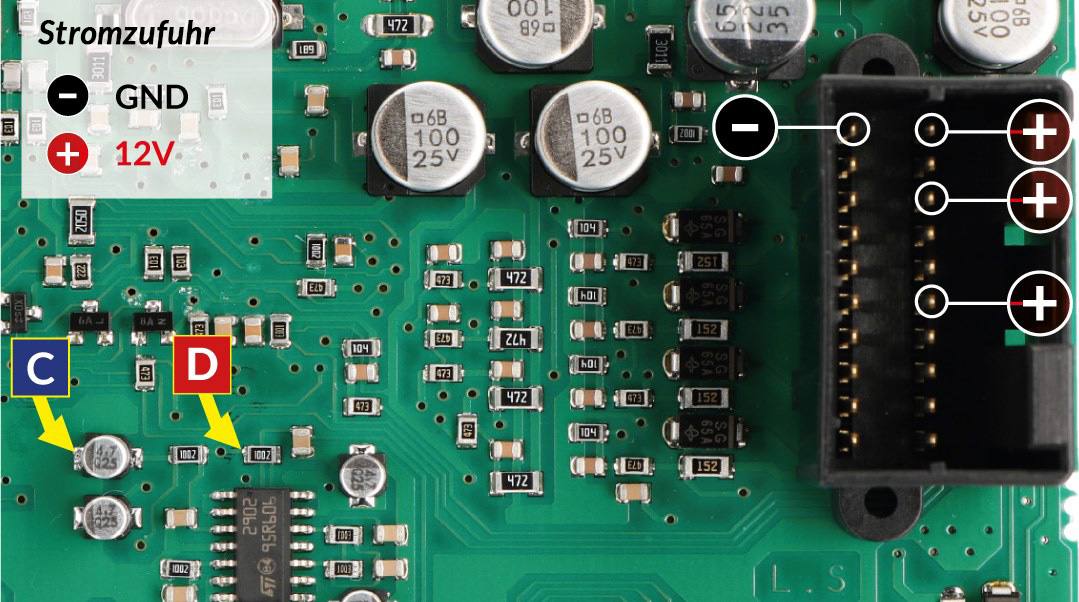

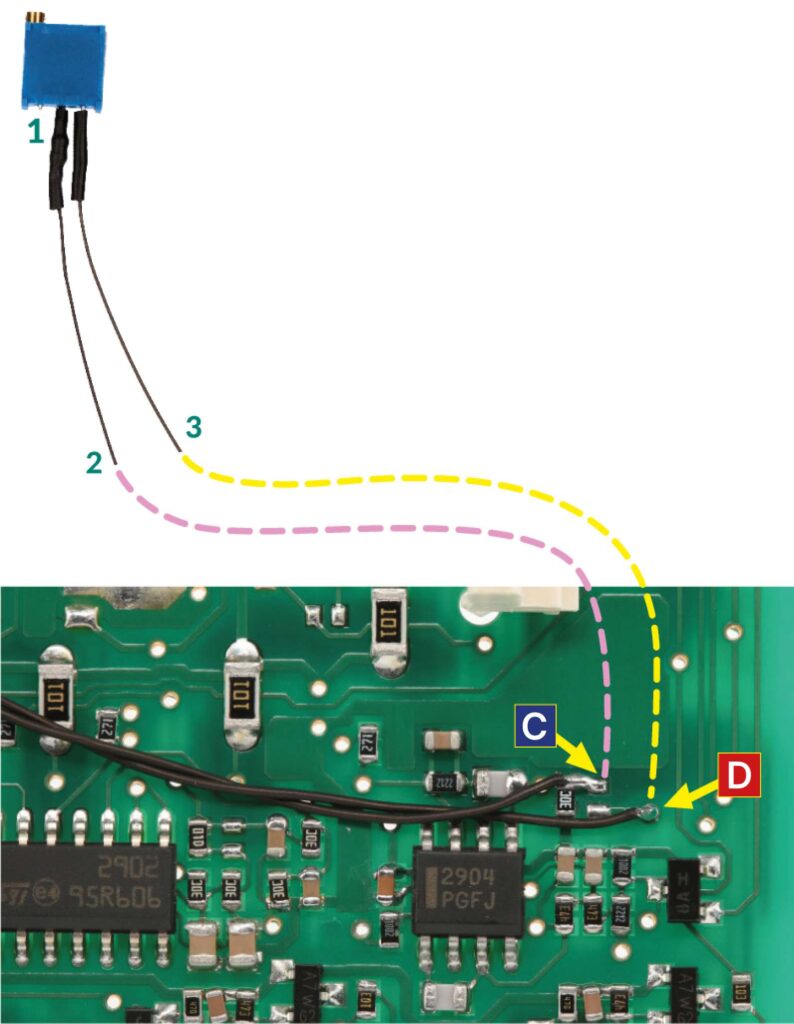

Das Infocenter einschalten und die Meßleitungen des Multimeters an den Punkten C und D positionieren, wie in Abbildung 6 dargestellt, um die Spannung zu messen.
5

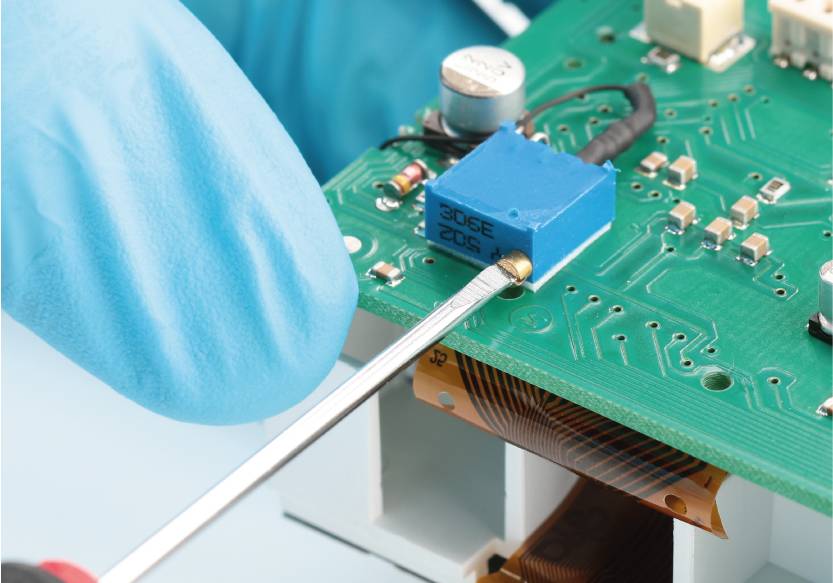

Bei angelegten Messleitungen das Trimmerrad einstellen, um die Spannung auf etwa 13,0 V einzustellen.
6
Wenn die angezeigte Spannung erreicht ist, prüfen Sie, ob die Informationen auf dem Display scharf sind. Ist dies nicht der Fall, drehen Sie das Trimmerrad erneut, bis die gewünschte Schärfe erreicht ist.
AUTORADIO/Navi ALFA ROMEO 147
Bemerkung: Für ALFA ROMEO 156 Infocenter, hier klicken.
Achtung: diese Schritte sind nur erfahrenem Personal zu empfehlen.
1
Entfernen Sie nach dem Ausbau der Originalanzeige den in Abbildung 1 markierten Widerstand.
2
Den im Bausatz enthaltenen Draht an die Klemme 3 des Trimmers löten und ihn mit dem entsprechenden Schrumpfschlauch isolieren (Abbildung 2).
3

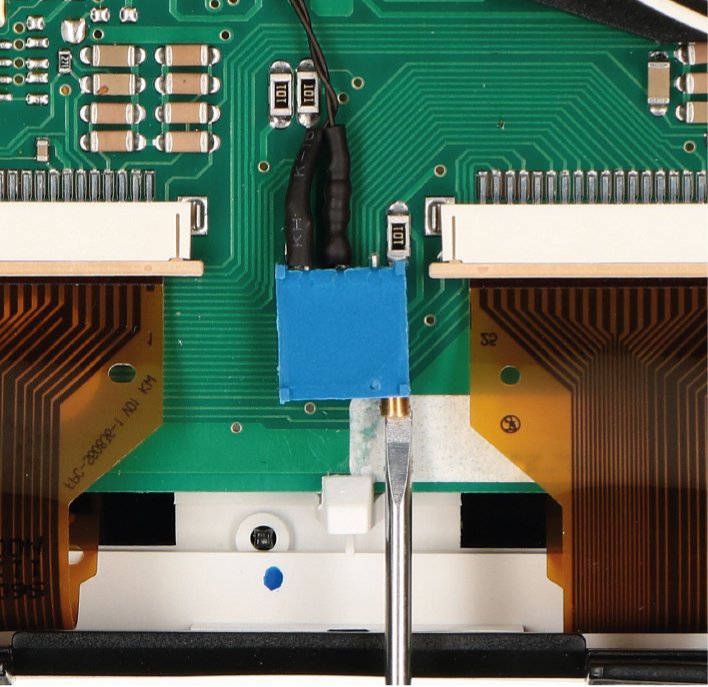

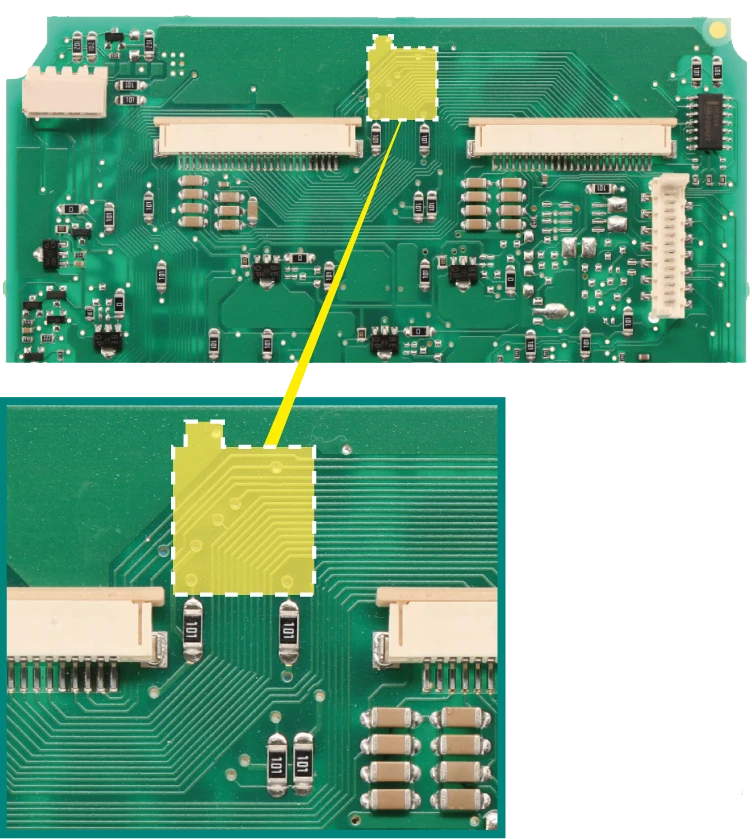

Den Trimmer an der in der Abbildung markierten Stelle positionieren und ihn mit dem doppelseitigen Klebeband auf der Rückseite befestigen.
4
Die Klemme 2 mit Punkt E und Klemme 3 mit Punkt F überbrücken (Abb. 4)
5
Das neue Minitools-Display anschließen. Das Autoradio/Navigator einschalten (wie in Abbildung 5) und die Spannung messen, indem die Multimeterspitzen an die in Abbildung 6 dargestellten Punkte G und H angelegt werden.
6
Bei angelegten Messleitungen das Trimmerrad drehen, um die Spannung auf etwa 14,8 V einzustellen.
7
Wenn die angezeigte Spannung erreicht ist, überprüfen, ob die Informationen auf dem Display scharf sind.
Ist dies nicht der Fall, das Trimmerrad erneut drehen, bis die gewünschte Schärfe erreicht ist.
