Anleitung zur Reparatur Kombiinstrument BMW 5er E34 (Motometer-Modelle)

In der vorliegenden Anleitung erfahren Sie mehr über die Kombiinstrument Reparatur BMW 5er E34 (MotoMeter) mit unserem Minitools-Ersatzteil SEPDISP35B.

Wir öffnen den hinteren Teil des Kombiinstruments. Dabei drehen wir die beiden darunterliegenden Verriegelungen und hängen ihn vom vorderen Teil aus.

Wir drücken auf die Kunststoffhalterungen und entfernen den Displayrahmen.

Wir nehmen die unterliegende Folie der Hintergrundbeleuchtung und den seitlichen Knopf ab.

Mit einer Sonde mit gebogener Spitze haken wir die Metallhalterung aus (diese wird nicht mehr verwendet) und nehmen das Display raus.

Wir reinigen die Kontaktflächen mit Lösungsmittel gründlich.

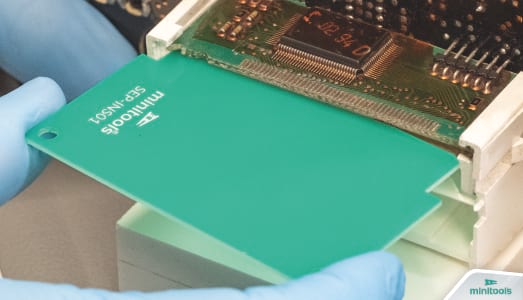

Wir legen einen Abstandhalter von etwa 3 cm und schieben den Minitools-Halter unter die Leiterplatte, um das neue Display zu befestigen.

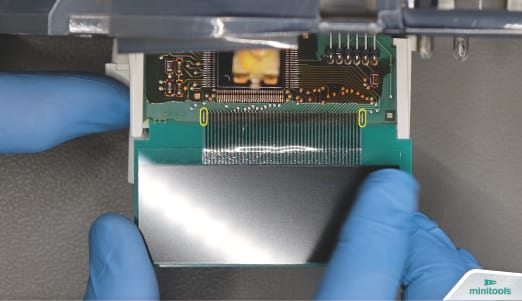

Wir lassen die beiden Kontaktflächen an den Seiten frei, wie ursprünglich, und positionieren das Flachbandkabel. Wir achten dabei darauf, dass die Kontaktflächen auf die Leiterbahnen perfekt abgestimmt sind.

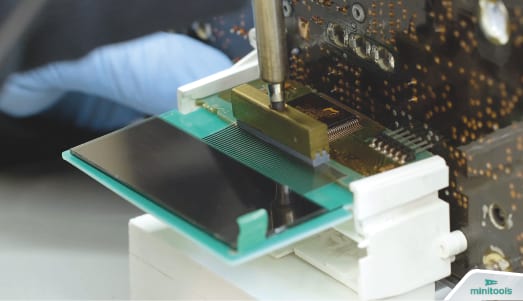

Mit geringem Druck drücken wir mehrmals mit dem Lötkolben mit T-Spitze bei 350° den Kontaktflächen entlang. Dabei halten wir die Spitze senkrecht, damit die Kontaktflächen des Flachbandkabels nicht beschädigt werden.

Wir nehmen den Halter weg und positionieren die Folie der Hintergrundbeleuchtung neu.

Wir entfernen erstmal die hintere und dann die vordere Folie vom neuen Display.

Wir setzen den seitlichen Knopf ein, dabei drücken wir da drauf. Dann bringen wir die Frontabdeckung an.

Wir bauen das Kombiinstrument wieder zusammen und befestigen es.

Perfetto! Problem gelöst!

Das Minitools-Display SEPDISP35B bietet unter anderem einen besseren Kontrast im Vergleich zum Originaldisplay.
