Reparatur Pixelfehler Tachoeinheit LC Display MID beim BMW 3-er E36

Bordcomputer Reparatur BMW 3er E36

Anleitung zur Display Reparatur Bordcomputer MID beim BMW 3-er und M3 E36

Display Bordcomputer BMW 3er E36 nicht lesbar? Display Bordcomputer BMW 3er E36 geht nicht? Der Bordcomputer (MID OBC) vom BMW 3er E36 könnte Pixelfehler aufweisen. Dieses Problem hat mit dem Flachbandkabel vom Display zu tun, denn dies könnte verschlissen oder beschädigt sein. Wenn Sie sich fragen: wie kann man den Bordcomputer MID bei BMW M3 3er E36 reparieren? Wir haben die Antwort! Es ist nicht notwendig, das gesamte Instrumentenkombi auszutauschen. Das kann man klipp und klar mit unserem Minitools Flachbandkabel reparieren!

In dieser Anleitung wird erläutert, wie man mit unserem Minitools Flachbandkabel SEPFLAT33 das BC Instrumentenkombi BMW 3er reparieren kann. Das Minitools Flachbandkabel lässt sich sowohl den 8-Tasten- als auch den 11-Tasten-Bordcomputern vom BMW 3er anpassen. Somit lassen sich die BMW E36 Pixelfehler beheben!

Bemerkung: unser Ersatzteil SEPFLAT33 hat unbegrenzte Garantie, wie alle Minitools Flachbandkabel!

BMW 3er E36 Reparatur Bordcomputer Anleitung

Den defekten Bordcomputer BMW E36 aus dem Fahrzeug ausbauen;

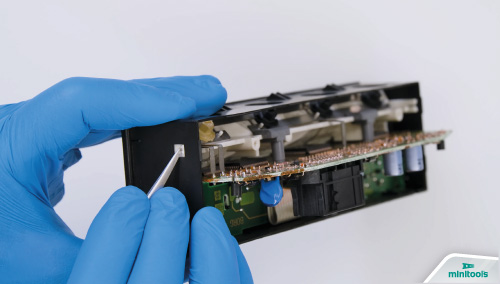

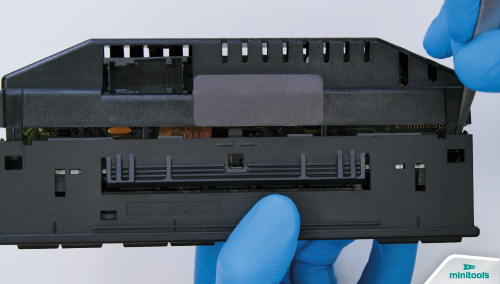

mit einer Pinzette die hintere Abdeckung lösen und entfernen;

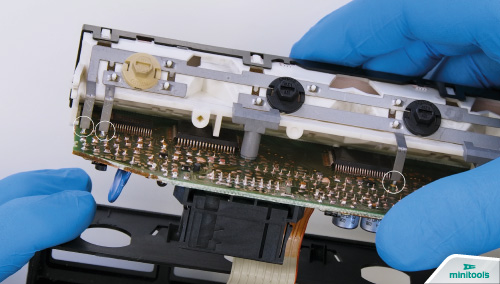

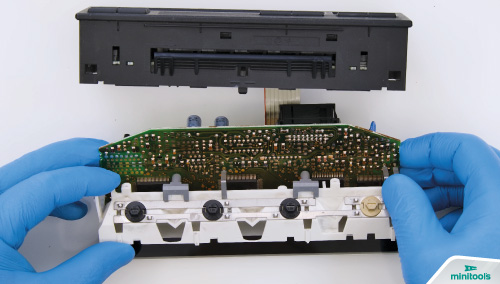

auf die weißen Plastikklammern Druck aufbauen und dann die Platine abheben;

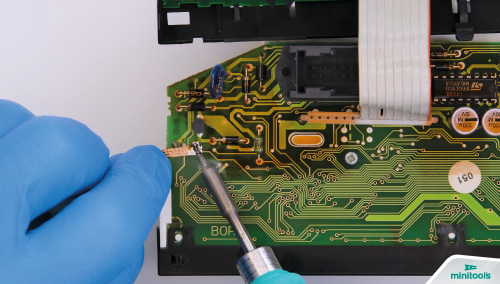

die im unteren Bild gezeigten Pins mit einem Lötkolben mit Meißelspitze bei 350° C und Entötlitze entlöten;
den Displayrahmen und die Hintergrundbeleuchtung aushaken und rausziehen;
die zwei Schrauben auf der Leiterplatte ausschrauben und mit Hilfe einer Pinzette den weißen Kunststoffträger entfernen;
eine Halterung unter die Platine legen; dann das Flachbandkabel erstmal von der Platine und dann vom LC-Display lösen;
die Kontakte der Leiterplatte und des Displays mit Lösungsmittel sorgfältig reinigen;
die Schutzfolie vom neuen Minitools Flachbandkabel entfernen und es richtig bei den Kontakten auf dem Display positionieren;

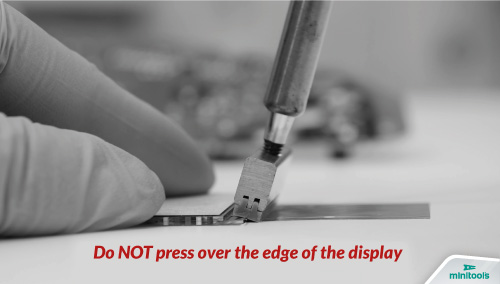

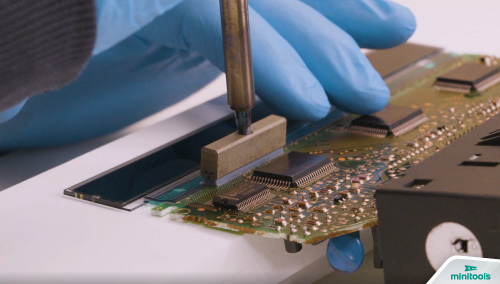

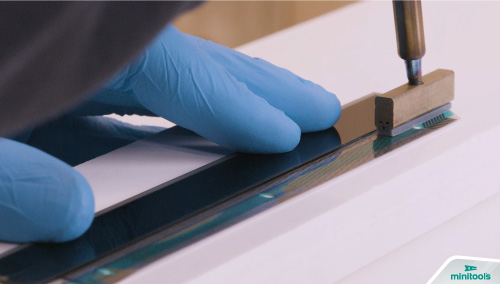

mit einem 350°C heißen T-förmigen Lötkolben mehrmals senkrecht dem Flachbandkabel entlang drücken, um das Flachbandkabel mit dem Display zu verlöten (Achtung! Nicht über den Rand des Displays hinaus drücken!). Zum Anlöten mit der Leiterplatte den Vorgang wiederholen;
den weißen Kunststoffträger mit der Leiterplatte wieder einhaken; dabei die zu verlötenden Pins richtig einsetzen;
die Hintergrundbeleuchtung wieder anbringen und den Rahmen wieder einbauen, um das Display zu befestigen;

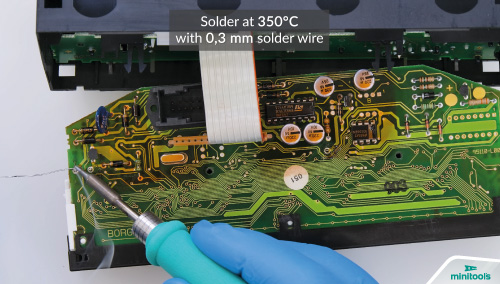

die Kontakte mit einem Feinlötkolben bei 350°C und 0,3mm dünnem Zinn wieder anlöten und anschließend mit Lösungsmittel reinigen;
die zwei Schrauben auf die Leiterplatte wieder einschrauben;
die Platine an die vordere Abdeckung des Geräts wieder anbringen und befestigen; dann die hintere Abdeckung wieder anbringen.

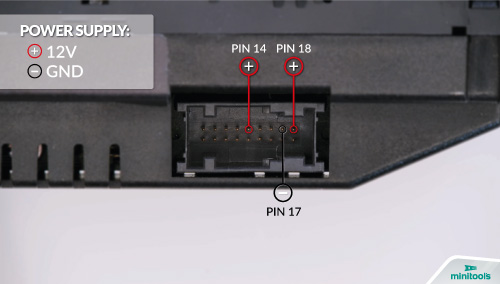

Zum Abtesten das Gerät mit Strom versorgen (Pin 14 und Pin 18 positiv, Pin 17 negativ), bevor das Bordcomputerdisplay in das Fahrzeug wieder eingebaut wird;
Perfetto! Problem gelöst!

Als Unterstützung bei der Reparatur haben unsere Techniker in Minitools ein Anleitungsvideo erstellt. Hier erfahren Sie mehr über die Reparatur LC-Display MID-Bordcomputer BMW 3er E36 (8 Tasten und 11 Tasten) / Autoradio Reparatur BMW 3er E36:

Reparatur Bordcomputer LCD BMW 3er E36 – Anleitungsvideo

Zum Kauf vom Flachbandkabel SEPFLAT33 für das LC Display Bordcomputer BMW E36
