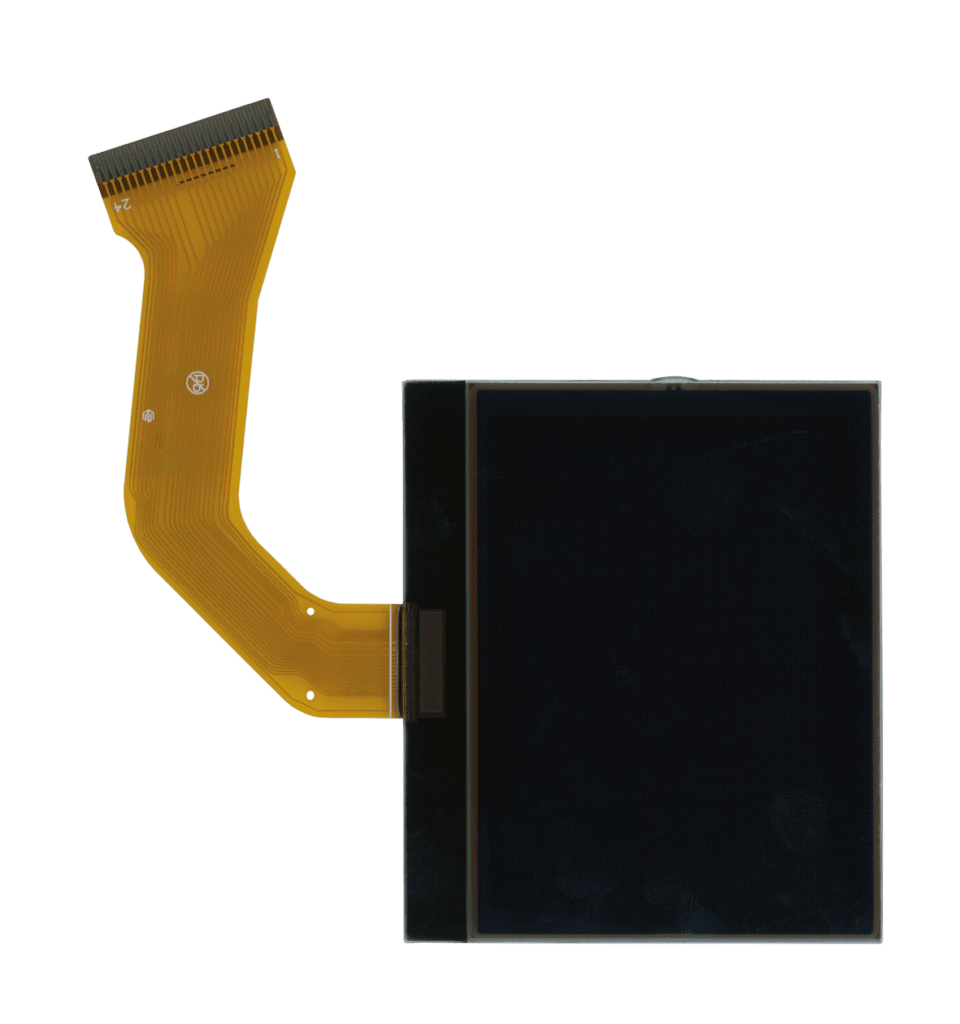

SEPDISP27
Änderungsanleitung für Tacho Display Porsche Cayenne und Volkswagen Touareg
Achtung: diese Schritte sind nur für erfahrenes Personal empfohlen.
Vor dem Einbau des neuen Displays SEPDISP27 lesen Sie folgende Anweisungen sorgfältig.
Keinen Schritt überspringen.
Hinweis:

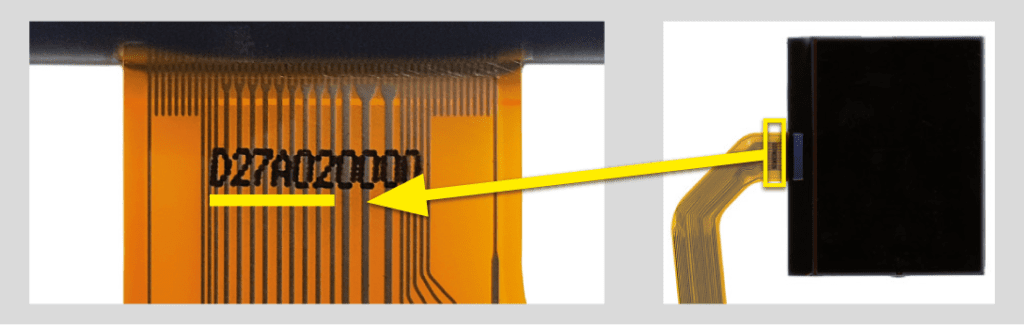

Folgende Anweisungen gelten nur für SEPDISP27-Displays, die mit der auf dem Flachbandkabel ausgedruckten Seriennummer D27A02XXXX gekennzeichnet sind (siehe nebenstehende Abbildung).
• Ersetzen Sie das Display in einer Umgebung mit einer Temperatur von etwa 25°C.
• Nach dem Ausbau vom Display versorgen Sie das Kombiinstrument mit Strom (blauer Steckverbinder: Pin Nr. 1 positiv, Pin: Nr. 24 negativ).

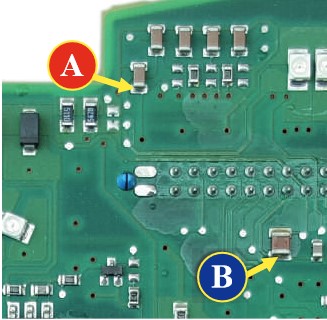

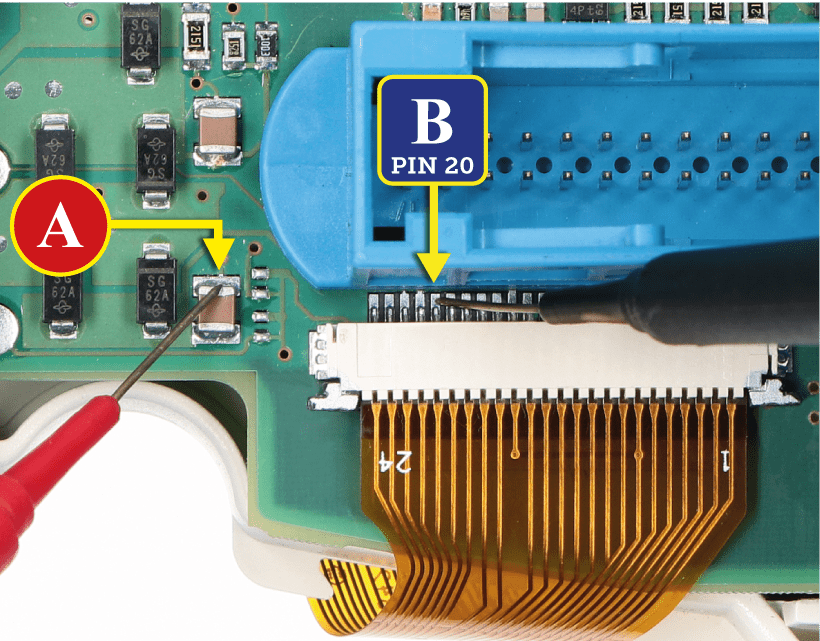

• Wenn Sie ein Multimeter mit Nadelzeigern haben, messen Sie die Spannung zwischen den Punkten A und B auf der Rückseite der Platine (wie in Abb. 1). Andernfalls entfernen Sie die Zeiger und die Frontplatte und messen Sie die Spannung zwischen den Punkten A und B auf der Vorderseite der Platine (siehe Abb. 2).
• Beträgt die Spannung zwischen 7,0V und 7,2V, ist keine Änderung notwendig;
• Ist die Spannung niedriger als 7,0V oder höher als 7,2V, ist die im folgenden Abschnitt beschriebene Änderung “Eeprom Änderung” notwendig.
Eeprom ändern
Hinweis: zur Durchführung der Änderung ist ein Eeprom-Programmiergerät notwendig.
Wir empfehlen unser Programmiergerät SEP-EECLIP.
• Stellen Sie die Programmieranzeige in hexadezimaler Form (HEX) bei 8 Bit ein.

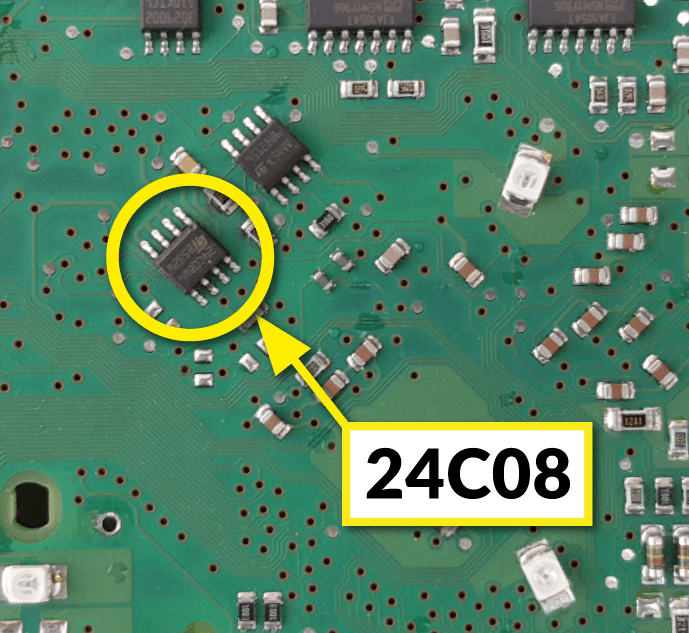

• Erstellen Sie ein Backup des EEPROM 24C08, das sich auf der Platine des Kombiinstruments befindet (Abb. 3)

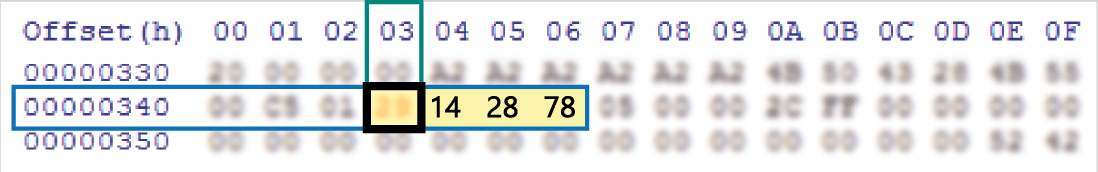

Um eine Spannung zwischen 7,0V und 7,2V zu erhalten, muss der Wert im Speicherplatz 0320 oder der Wert im Speicherplatz 0343 geändert werden. Um den zu ändernden Speicherplatz zu identifizieren, suchen Sie die Gruppe von drei aufeinanderfolgenden Werten „14, 28, 78“.
Der zu ändernde Wert ist immer derjenige, der dieser Gruppe von Werten vorausgeht.
Bitte beachten, dass eine Erhöhung bzw. eine Verringerung des Speicherplatzwertes um 1 Hexadezimaleinheit zu einer Abweichung von +/-0,10 V führt.
Wenn Sie mit dem Rechnen im Hexadezimalsystem nicht vertraut sind, können Sie das Berechnungstool im Kasten daneben verwenden und die Daten digital eingeben.
Nach Abschluss diesers Vorgänge überprüfen Sie die Spannung zwischen den Punkten A und B erneut und überprüfen Sie, ob eine Spannung zwischen 7,0 V und 7,2 V tatsächlich erreicht wurde. Andernfalls verringern Sie oder erhöhen Sie die Speicherplätze erneut, bis sie so nahe wie möglich an den Wert im richtigen Bereich herankommen.
