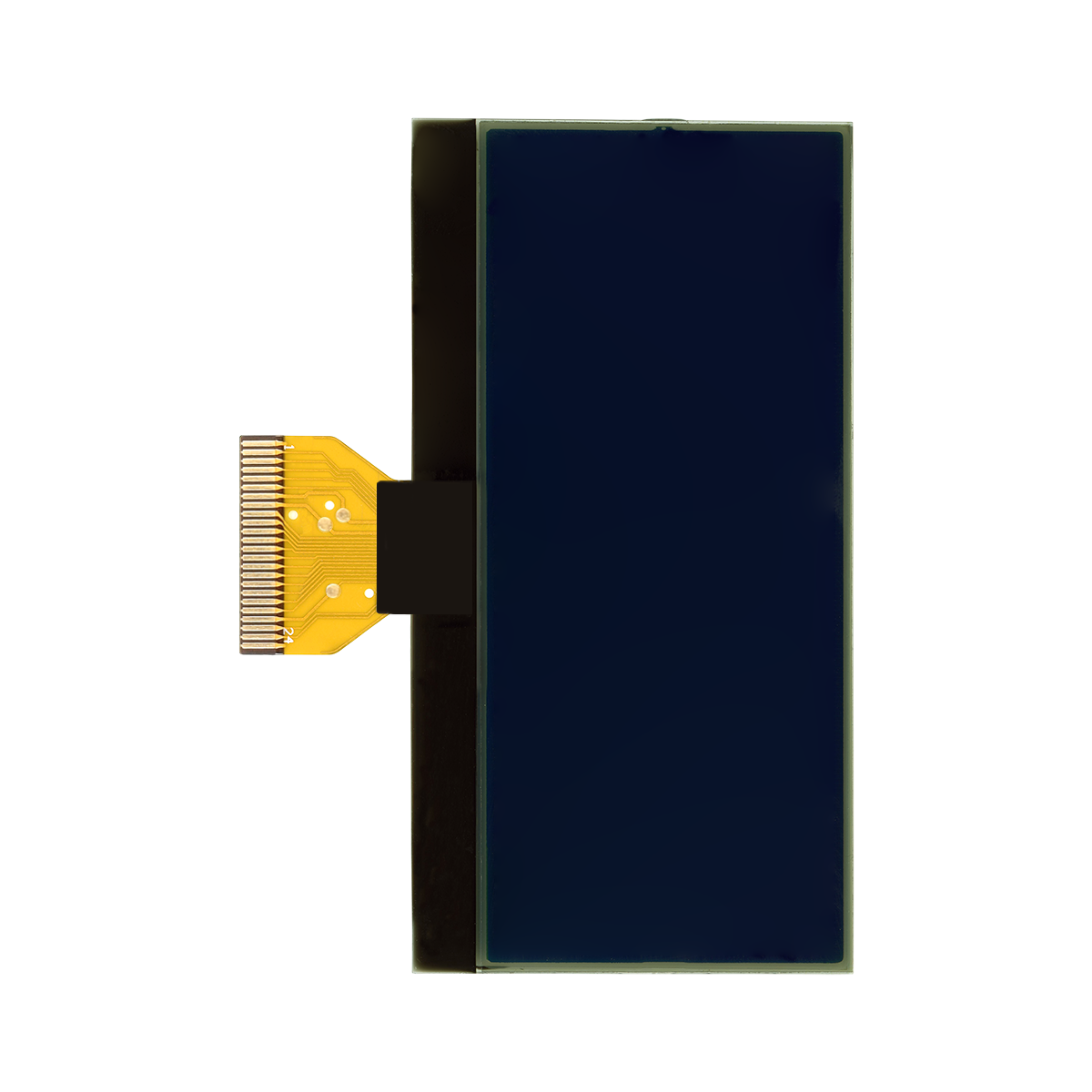

SEPDISP08-7V
Änderungsanleitung für Tacho Display Mercedes A und B-Klasse
Vor dem Einbau des neuen Displays SEPDISP08-7V lesen Sie folgende Anweisung sorgfältig. Zur Veranschaulichung haben unsere Techniker ein Video Tutorial zur Durchführung der Reparatur erstellt.
Keinen Schritt überspringen.
Achtung: diese Schritte sind nur für erfahrenes Personal empfohlen.
Folgende Änderung ist für die korrekte Funktion des Displays SEPDISP08-7V notwendig.
• Ersetzen Sie das Display in einer Umgebung mit einer Temperatur von etwa 25 °C.
• Nach dem Austausch vom Display versorgen Sie das Kombiinstrument mit Strom (Pin Nr. 1 negativ, Pin Nr. 5 und Pin Nr. 6 positiv) und überprüfen Sie die Spannung zwischen den Punkten A und B, wie in der Abbildung 1.
• Liegt die gemessene Spannung zwischen 6,95V und 7,05V, ist keine Änderung erforderlich;
• Wenn die Spannung, dagegen, niedriger als 6,95V oder höher als 7,05V liegt, ist die im folgenden Abschnitt beschriebene Änderung durchzuführen. “Eeprom Änderung”.
Eeprom Änderung
Hinweis: zur Durchführung der Änderung ist ein Eeprom-Programmiergerät erforderlich.
Wir empfehlen unser Programmiergerät SEP-EECLIP.

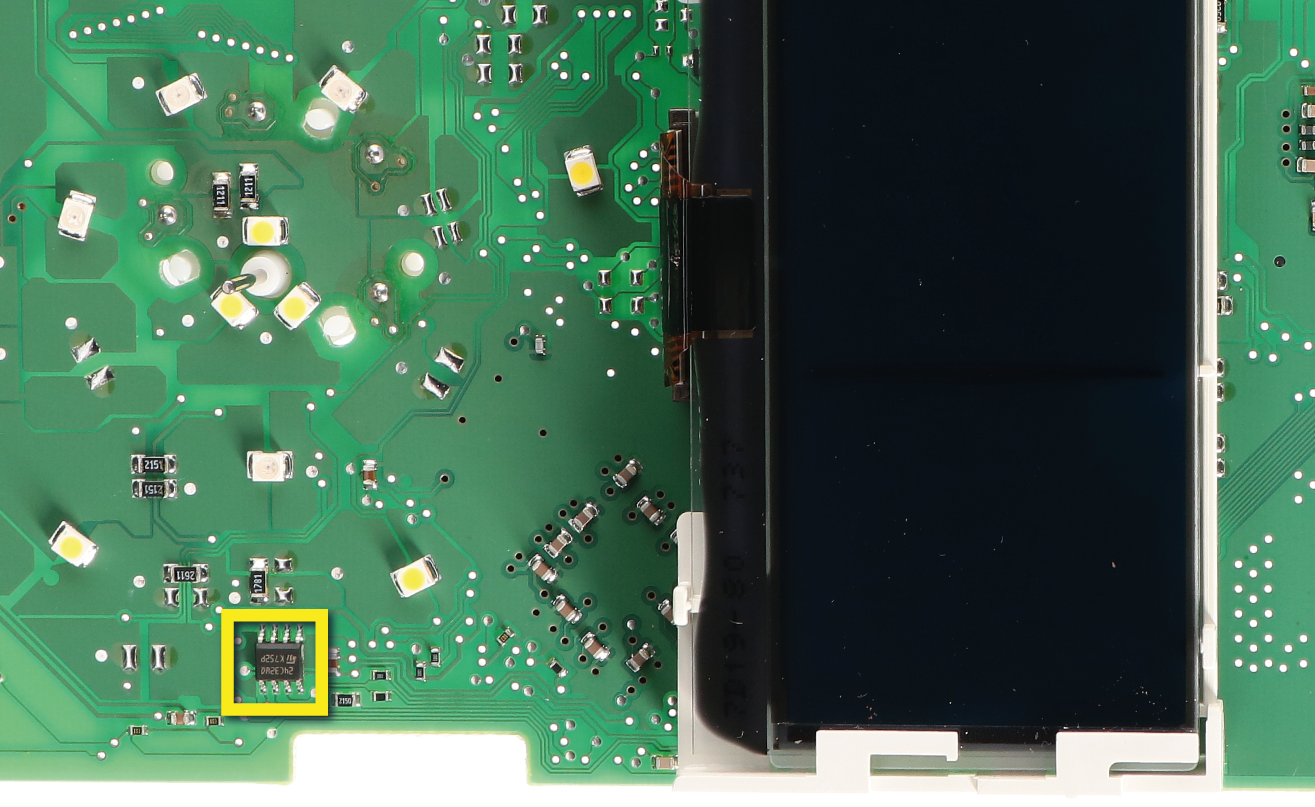

• Entlöten Sie das EEPROM (24C04 oder 24C32) auf der Platine, das in der Abb. 2 hervorgehoben ist;
• Stellen Sie die Programmieranzeige in hexadezimaler Form (HEX) bei 8 Bit ein;
• Wichtig: vor der Änderung erstellen Sie ein Backup des entlöteten Eeprom.
• Um eine Spannung zwischen 6,95V und 7,05V zu erhalten, suchen Sie die beiden Stellen 01BF und 01CF und ändern Sie deren Wert: beim Erhöhen oder Verringern des Wertes der beiden Stellen um 1 Hexadezimaleinheit ergibt sich eine Abweichung von +/- 0,09V.
Wenn Sie mit dem Rechnen in Hexadezimalzahlen nicht vertraut sind, können Sie das Berechnungstools in der unteren Box verwenden und die Daten digital eingeben.
Hinweis: für die Offline-Version können Sie das PDF herunterladen.
Überprüfung
Nach Abschluss dieser Vorgänge löten Sie das EEPROM wieder auf die Platine, versorgen Sie das Kombiinstrument mit Strom und überprüfen Sie die Spannung bei den Punkten A und B erneut (siehe Abb. 1).
Prüfen Sie also, ob tatsächlich eine Spannung zwischen 6,95V und 7,05V erreicht wurde. Falls nicht, verringern Sie oder erhöhen Sie die Stellen erneut, bis sie möglichst nahe an den Wert im gewünschten Bereich liegen.
